Eine Clippingbox ist ein quaderförmiger Ausschnitt für bestimmte Bereiche des Modells. Damit können Sie den Fokus auf bestimmte Objekte legen und weniger relevante Teile des Modells ausblenden.
Tipp
Über die Schaltfläche
in der CAD-Symbolleiste können Sie schnell eine neue Clippingbox definieren.

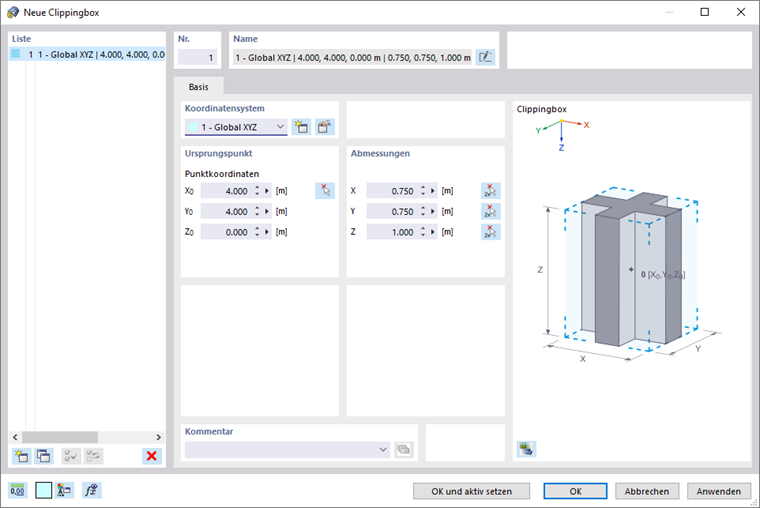

Koordinatensystem
Legen Sie das Koordinatensystem fest, auf das sich die Clippingbox bezieht. Sie können ein benutzerdefiniertes Koordinatensystem in der Liste auswählen oder mit der Schaltfläche
neu erstellen.
Ursprungspunkt
Geben Sie die 'Punktkoordinaten' an, die das Zentrum der Clippingbox darstellen. Sie können diesen Punkt über die Schaltfläche
auch grafisch festlegen.
Abmessungen
Die Größe des Quaders wird durch die Maßangaben beschrieben, die vom Zentrum aus symmetrisch in jede der drei Richtungen angesetzt werden. Für eine asymmetrische Anordnung benutzen Sie die Schaltfläche
und wählen zwei beliebige Punkte im Arbeitsfenster aus.

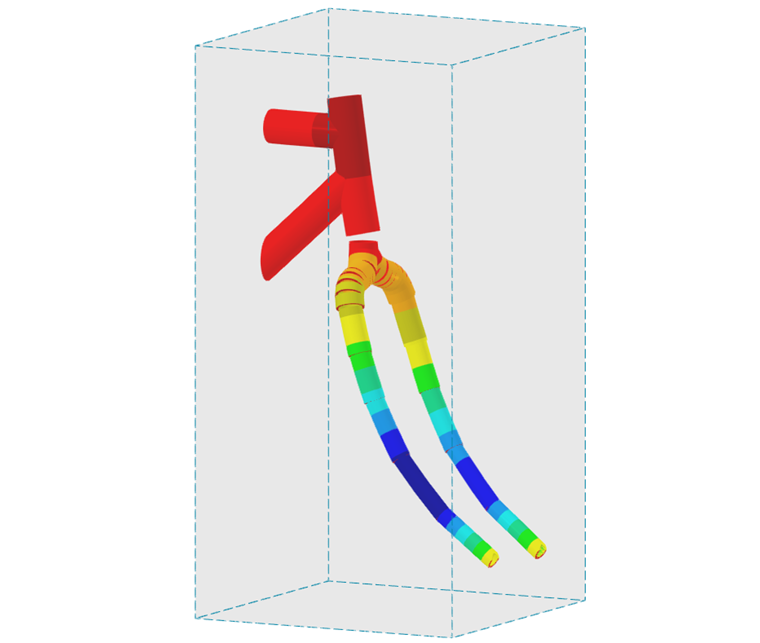

Im Arbeitsfenster wird die Clippingbox durch einen Quader eingefasst. Außerhalb befindliche Teile sind abgeschnitten.
Um eine Clippingbox ein- oder auszuschalten, nutzen Sie das Kontextmenü im Navigator (vergleiche Bild Clippingebene ein- und ausschalten ).
