Las barras son propiedades de las líneas. Al asignar una sección (que también define un material), la barra recibe una rigidez. Al generar la malla de elementos finitos, se crean elementos 1D en las barras.
Las barras solo pueden conectarse entre sí en los nudos. Si las barras se cruzan sin tener un nudo en común, no existe conexión. En tales puntos de cruce no se transmiten esfuerzos internos.
Gráficamente, las barras se pueden colocar de forma individual o continua. Las funciones correspondientes son accesibles a través del botón de lista.
Después de introducir la sección (véase la figura Nueva barra), aparece un diálogo que, según la función, está diseñado como 'simple' o 'general'. El diálogo general ofrece opciones avanzadas, por ejemplo, para definir líneas curvas o utilizar distancias entre barras para la colocación.
De forma predeterminada, el diálogo Nueva barra consta de las pestañas Base y Sección. Se describen en los dos subcapítulos siguientes.
Propiedades de una barra

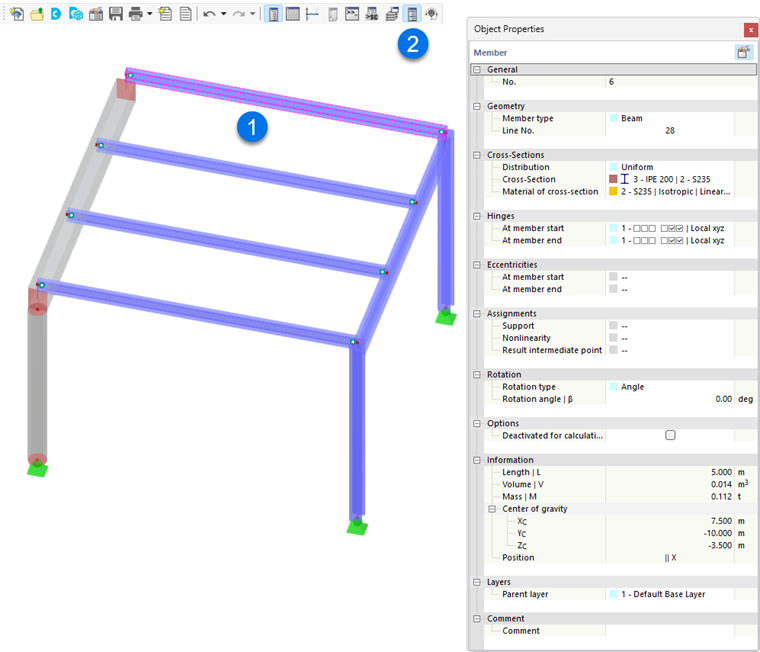

Las propiedades importantes de una barra se pueden mostrar en el panel Propiedades del objeto:
- Seleccione la barra.
- Active el panel 'Propiedades del objeto' mediante el botón
de la barra de herramientas.
En el panel se muestra información como el tipo de barra, la sección, el material y los datos geométricos.
