Generátor zatížení usnadňuje aplikování zatížení větrem na pruty a plochy modelu v souladu s normou.

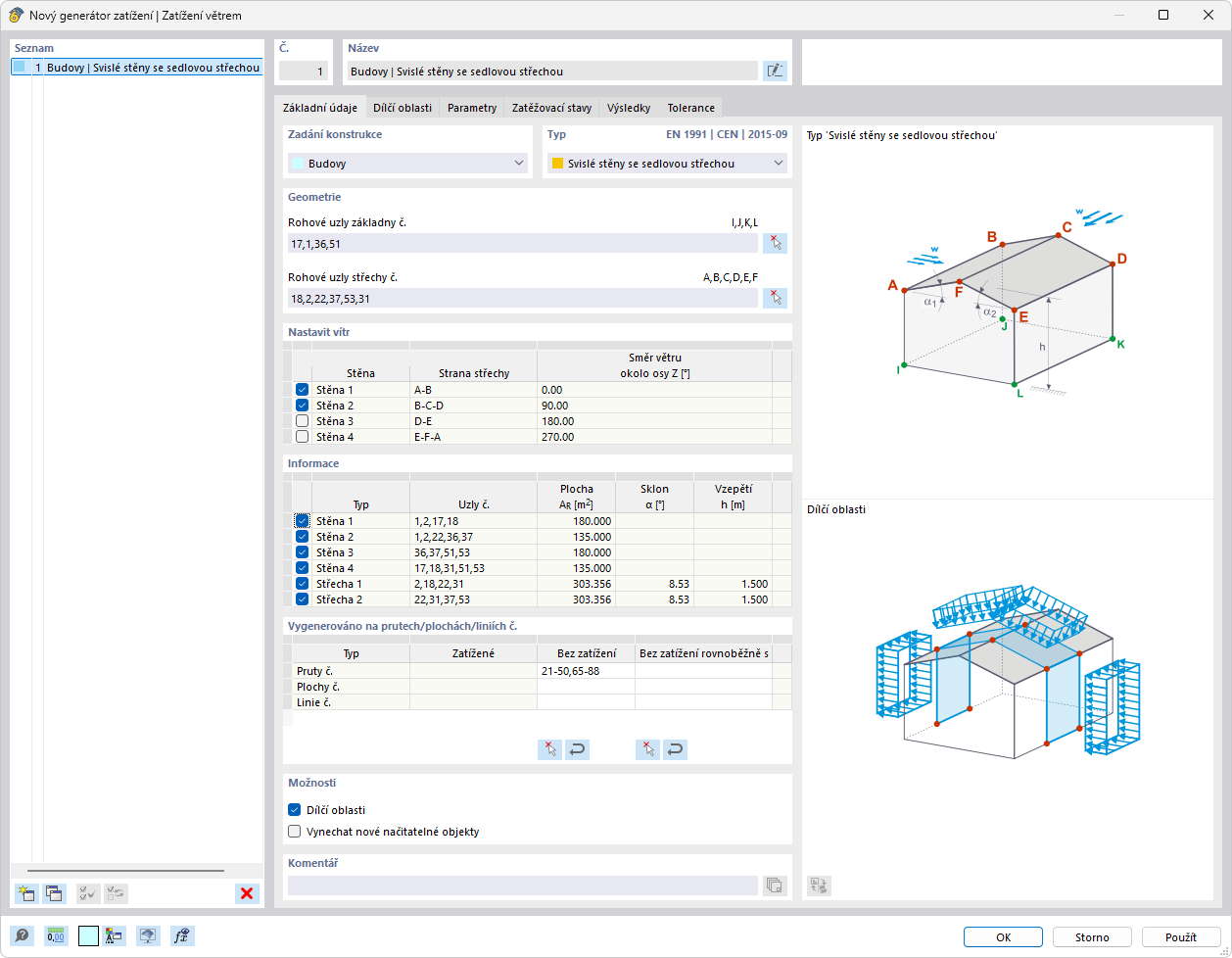

Základní údaje
Záložka Základní údaje spravuje parametry geometrie střechy a případně budovy.
Definice struktury
Určete, zda mají být zatížení větrem generována na střechu a stěny budovy, nebo pouze na střechu. V seznamu jsou k dispozici odpovídající možnosti:
- Budova
- Volně stojící střechy
Typ
Podle definice struktury jsou v seznamu k dispozici následující tvary budovy resp. střechy:
- Svislé stěny s plochou/pultovou střechou
- Svislé stěny se sedlovou střechou
- Plochá/pultová střecha
- Sedlová střecha
Pokud generujete zatížení větrem na stěny se střechou, nejprve určete 'základní rohové uzly' budovy. Použijte k tomu tlačítko
a postupně klikněte na čtyři rohové uzly půdorysu v pracovním okně.

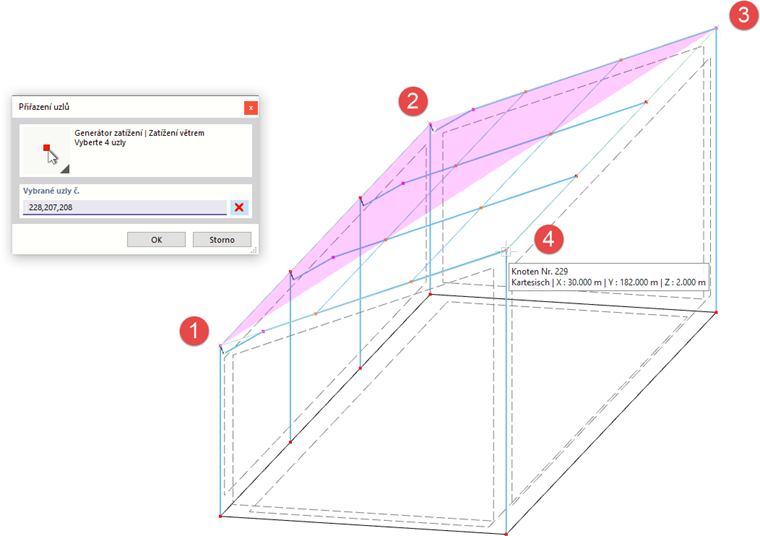

Poté určete – stejně jako při zatížení větrem pouze na střechy – ohraničení roviny střechy tak, že opět pomocí tlačítka
kliknete na čtyři resp. šest rohových uzlů roviny. Při střešních přesazích vyberte horní uzly stěn, nikoliv uzly střechy.
Proudění větru kolmo na / Proudění větru ve směru
V tabulce jsou vypsány čtyři směry proudění. Směry větru se vztahují ke stranám střechy podle grafického schématu. Pomocí zaškrtávacích políček můžete určit, které směry přicházejí v úvahu pro generování zatížení.
Určení zatížené stěny / zatížené střechy
Tabulka poskytuje přehled o vlastnostech roviny stěny resp. střechy. V případě potřeby můžete pomocí zaškrtávacích políček vyloučit strany stěn nebo střechy z přidělení zatížení.
Generováno na prutech/plochách/liniích č.
V této sekci jsou uvedeny pruty, plochy a linie, které obdrží podíl zatížení větrem. Položky jsou k dispozici, jakmile je zatížení větrem vygenerováno z kompletních údajů tlačítkem
.

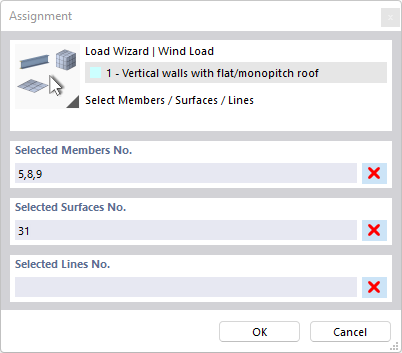

Chcete-li určité pruty, plochy nebo linie vyloučit z přenosu zatížení, klikněte do pole sloupce 'Bez zatížení'. Pomocí tlačítka
pak můžete v pracovním okně vybrat objekty, které jsou bez zatížení, například ztužidla nebo vaznice. Můžete také zadat vzorový prut nebo vzorovou linii, která probíhá rovnoběžně s nezatíženými pruty nebo liniemi. Tím nemusíte objekty vybírat jednotlivě.
Možnosti
Pomocí zaškrtávacího políčka 'Částečné oblasti' máte možnost generovat zatížení pro určité oblasti obálky budovy. Zatížení větrem je aplikováno pouze na prvky oblastí, které můžete určit na záložce Částečné oblasti.
Pokud zaškrtnete políčko 'Ignorovat nové zatížitelné objekty', zatížení větrem působí pouze na objekty uvedené v sekci Generováno na prutech/plochách/liniích č.. Pruty, plochy nebo linie, které později doplníte do roviny zatížení, neobdrží žádné podíly zatížení větrem.
Částečné oblasti
Na záložce Částečné oblasti můžete definovat oblasti ploch střech a stěn, na kterých působí zatížení větrem. Zatížení jsou generována pouze pro prvky těchto částečných oblastí. Ostatní oblasti neobdrží žádná zatížení větrem.
Určete částečné oblasti po řádcích zadáním jejich 'rohových uzlů'. Pomocí obou tlačítek na konci tabulky můžete částečné oblasti určit také graficky.
|
|
Klikejte postupně na rohové uzly oblasti (viz obrázek Určení uzlů). |
|
|
Klikejte postupně na buňky (viz obrázek Výběr buněk). |
Parametr
Na záložce Parametr můžete určit parametry zatížení a zohlednit zvláštní okrajové podmínky pro generování.
Definice
Pokud jste na záložce Parametr modelu převzali místo z online mapy, je jako typ zadání přednastavena možnost 'Mapa a parametr'. Zatížení větrem je určeno automaticky. Tlačítkem
můžete mapu zatížení větrem otevřít i na této záložce.
Pomocí typu zadání 'Uživatelsky definovaný' můžete ručně určit větrnou oblast, kategorii terénu, nadmořskou výšku a hodnotu základní rychlosti větru.
Pro volně stojící střechy jsou k dispozici možnosti 'Celková síla cf' a 'Čistý tlak cp,net'. Tím můžete určit, zda je zatížení větrem aplikováno jako výsledná celková síla na střechu, nebo jako zónově působící čistý tlak resp. sání. To umožňuje diferencované zachycení místního průběhu tlaku na volně stojících střechách a přesnější základ pro posouzení jednotlivých oblastí střechy.
Parametr
Pokud 'zatížená zóna' není zadána automaticky, můžete ji vybrat v seznamu. Položky jsou přizpůsobené normě, kterou jste určili na záložce Normy I u základních údajů modelu.
'Kategorie terénu' a 'výška nad mořem' jsou obvykle přednastaveny z parametrů modelu, ale lze je určit i ručně. Ovlivňují základní hodnotu základní rychlosti větru. 'Výška struktury' je u generátoru zatížení pro stěny převzata z geometrie modelu. U zatížení větrem na střechy je třeba hodnotu určit ručně.
Rychlost větru
Základní hodnota základní rychlosti větru vb,0 je přednastavena z geografických údajů. Chcete-li hodnotu změnit, zaškrtněte políčko 'Ruční definice rychlosti větru'.
Součinitele
'Směrový součinitel' cdir a 'součinitel ročního období' cseason vstupují do určení základní rychlosti větru (viz EN 1991-1-4, 4.2).
Dynamický tlak
'Základní dynamický tlak větru' qb podle EN 1991-1-4, (4.10) je potřebný pro určení maximálního dynamického tlaku, který zahrnuje průměrné a krátkodobé změny rychlosti.
Průběh zatížení
Aktuálně se na prutech generují pouze lichoběžníková zatížení, která vyplývají z podílů zatížení.
Možnosti
Pokud zaškrtnete políčko 'Zamknout pro nové objekty', zatížení větrem působí pouze na aktuálně existující pruty, plochy nebo linie rovin podle definice na záložce 'Základní údaje'. Objekty, které později doplníte do stěny nebo roviny střechy, neobdrží žádné podíly zatížení větrem.
Možnost 'Zohlednit excentricitu prutu' určuje, zda zatížení větrem působí na pruty v rovině bez zohlednění excentricit (přednastaveno). Pokud políčko aktivujete, zatížení není aplikováno na pruty s odsazením z roviny.
Pomocí políčka 'Zohlednit průběh průřezu' můžete určit, zda zatížení větrem působí i na šikmé pruty, které vznikají definicí klínového průřezu (přednastaveno). Pokud políčko aktivujete, zatížení větrem není aplikováno na pruty v rovině zatížení s nerovnoměrným průběhem průřezu (viz kapitola Průběh průřezu ).
Pokud zaškrtnete políčko 'Zohlednit vnitřní tlak', můžete v dodatečné kategorii určit součinitele vnitřního tlaku cpi pro každý směr proudění. Tím lze zachytit efekty způsobené otvory ve stěnách. V odborném článku Určení součinitelů vnitřního tlaku (cpi) pro jednopodlažní budovy podle EN 1991-1-4 naleznete podrobné informace k tomuto tématu.
Při generování zatížení podle AISC 7 můžete také 'zohlednit krouticí moment', který zatížení větrem vytváří kolem osy budovy. Tento dodatečný moment vždy působí soustředně kolem osy budovy. Generátor vytváří různé zatěžovací stavy pro kladný nebo záporný smyb krouticího momentu.
Zatěžovací stavy

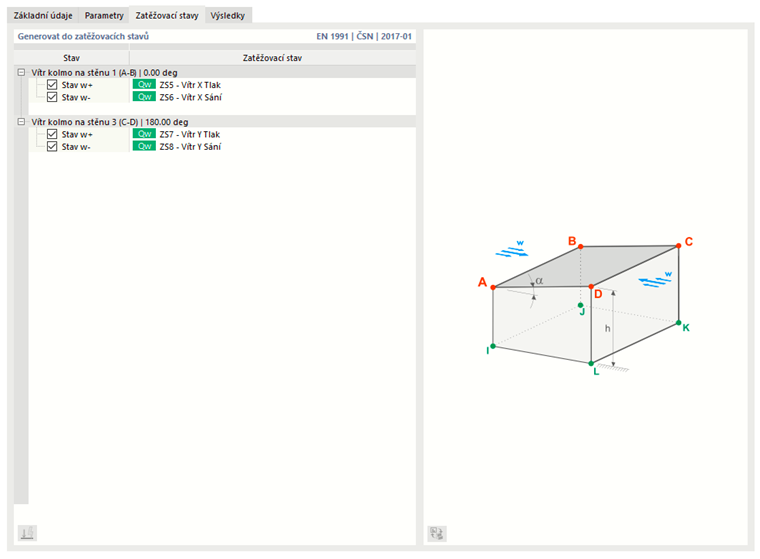

Záložka Zatěžovací stavy určuje, v jakých zatěžovacích stavech budou zatížení větrem uložena.
Určete pro jednotlivé směry větru, v jakých zatěžovacích stavech mají být zatížení větrem uložena. Jak je například popsáno v EN 1991-1-4, tabulce 7.3a, je u pultové střechy nutné zohlednit různé součinitele tlaku. K tomu jsou tlaková zatížení generována v 'případě w+' a sání v 'případě w-'. Odpovídající zatěžovací stavy můžete vytvořit tlačítkem
.
Výsledky

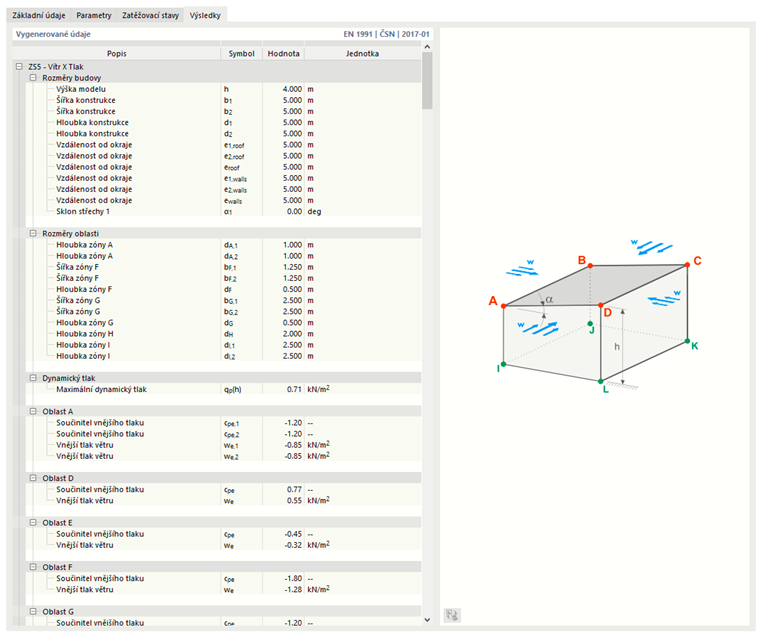

Na záložce Výsledky naleznete přehled o parametrech generování zatížení větrem.
V tabulce je udán 'součinitel vnějšího tlaku' cpe a 'vnější větrný tlak' we podle zatěžovacího stavu pro každou oblast. Tak můžete pro každou rovinu stěny a střechy zkontrolovat větrné tlaky působící na vnější plochy.
Tolerance
Na záložce Tolerance můžete ovlivnit kritéria, podle kterých jsou pruty a uzly hodnoceny jako příslušné k rovině nebo linii. Parametry jsou popsány v kapitole Zatížení na prut z plošného zatížení .
