Reprezentaty zbiorów prętów są szablonami dla zbiorów prętów o identycznych właściwościach dotyczących materiału, przekroju, typu i długości oraz typu zbioru prętów. Funkcja odpowiada możliwościom opisanym dla prętów w rozdziale Przedstawiciele prętów.

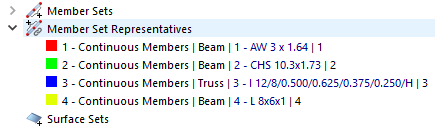

Reprezentaty nie są tworzone ręcznie, ale generowane automatycznie przez program RFEM na podstawie właściwości zbiorów prętów dostępnych w modelu. Są one wyświetlane w nawigatorze.
.png)
Domyślnie program RFEM tworzy reprezentatywne dla następujących kryteriów:
- Materiał pręta
- Przekrój pręta
- Typ linii
- Typ pręta
- długość pręta
- Typ zbioru prętów
- orientacja pręta
Kreator reprezentatywnych zbiorów prętów umożliwia doprecyzowanie wymienionych kryteriów. Ten kreator znajduje się w oknie dialogowym 'Ogólne dane modelu', 'Przedstawienie zbioru prętów ', które można otworzyć za pomocą przycisku
lub za pomocą 'Przedłużenia zbiorów prętów ' menu kontekstowe w Nawigatorze ( porównaj zdjęcie # extbookmark manual |image025458 |' Przedstawiciele pręta ' - menu kontekstowe #).

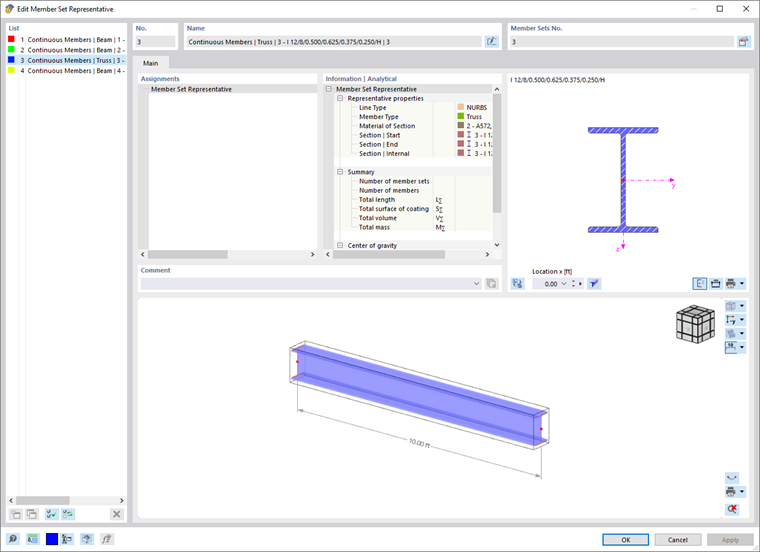

Właściwości reprezentatywne można sprawdzić w oknie dialogowym 'Edytować reprezentatywne zbiory prętów'. Okno dialogowe można otworzyć za pomocą funkcji menu kontekstowego Edytuj lub klikając dwukrotnie pozycję nawigatora.
'Lista' zawiera przegląd wszystkich przedstawicieli modelu. W sekcji okna dialogowego 'Zbiory prętów' wyświetlane są numery zbiorów prętów, które mają te same właściwości i są przypisane do wybranego reprezentatywnego.
W zakładce Baza można zobaczyć informacje o ' | Kontrola analityczna ' dla reprezentatywnego dla analizy statycznej. 'Podsumowanie' pokazuje między innymi łączną masę zbiorów prętów uwzględnionych w reprezentatywnym.
