Zástupci sad prutů

Představitelé sad prutů jsou šablony pro sady prutů, které mají stejné vlastnosti materiálu, průřezu, typu a délky prutu i typu sady prutů. Funkce odpovídá možnostem popsaným u prutů v kapitole Zástupci prutů .

Informace

Pro zobrazení zástupců sady prutů je nutné tuto volbu aktivovat v manuálu # extbookmark manual | tabmožnosti |Nastavení a možnosti #.

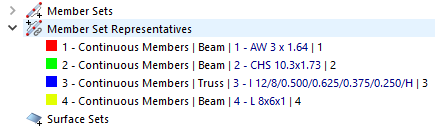

Zástupci se nevytvářejí ručně, ale generuje se automaticky v programu RFEM na základě vlastností sad prutů, které jsou v modelu k dispozici. Zobrazí se v navigátoru.

Standardně RFEM vytvoří zástupce pro následující kritéria:

  • Materiál tyče
  • Průřez prutu
  • Typ linie
  • Typ prutu
  • Délka prutu
  • Typ sady prutů
  • orientace prutu

Průvodce zástupcem pro sady prutů umožňuje upřesnit uvedená kritéria. Tento průvodce se nachází v dialogu ' Základní údaje modelu ' ' Zástupci sady prutů ', který lze otevřít pomocí tlačítka Úprava základních údajů nebo pomocí funkce ' Zástupci sady prutů ' místní nabídku v navigátoru (srovnej obrázek # extbookmark manual |image025458 |' Zástupci prutů ' - místní nabídka #).

Vlastnosti zástupce je možné zkontrolovat v dialogu ' Upravit reprezentativní sadu prutů '. Dialog otevřeme příkazem z místní nabídky Upravit nebo dvojím kliknutím na položku v navigátoru.

V 'seznamu' najdete přehled všech zástupců modelu. V sekci 'Sady prutů' se zobrazí čísla sad prutů, které mají stejné vlastnosti a jsou přiřazeny vybranému zástupci.

V záložce Základ se zobrazí informace ' | Analytická kontrola ' pro zástupce statické analýzy. V sekci 'Souhrn' se mimo jiné uvádí celková hmotnost sad prutů, které se v modelu nacházejí.
