Valori di risultato sulle superfici

Il pulsante mostra o nasconde i valori dei risultati delle aste. Per i risultati delle superfici sono disponibili funzioni speciali che consentono una valutazione mirata.

Visualizzazione dei valori dei risultati

Nel 'Navigatore - Risultati' è possibile controllare se i valori dei risultati vengono visualizzati sulle superfici e quali risultati vengono mostrati in dettaglio. Utilizzare a tale scopo le voci Valori sulle superfici nelle due sezioni del navigatore.

Visualizzazione dei valori sulle superfici

Con la categoria 'Valori sulle superfici' nella sezione superiore è possibile attivare e disattivare la visualizzazione dei valori dei risultati. Qui è anche possibile definire il tipo o i tipi di risultato i cui valori vengono visualizzati.

La categoria 'Valori sulle superfici' nella sezione inferiore gestisce alcune impostazioni con cui è possibile influenzare l'output e la visualizzazione dei valori dei risultati.

Categoria dei risultati per i valori

Nella sezione superiore del navigatore si definisce la categoria dei risultati da utilizzare per la visualizzazione dei valori.

Selezione corrente

Visualizzazione dei valori della categoria di risultati corrente

Il campo di selezione 'Selezione corrente' è adattato ai risultati grafici: Nell'immagine sopra, questi sono i momenti interni di base m_y. In questo modo, vengono visualizzati i valori dei risultati della grafica corrente di deformazione, delle forze interne o delle tensioni.

Gruppi

Visualizzazione del gruppo di momenti principali

Il campo di selezione 'Gruppi' offre la possibilità di visualizzare due valori dei risultati in ogni punto di risultato. Sono disponibili quattro gruppi con forze interne e tensioni. L'immagine sopra mostra il gruppo dei momenti principali m₁ e m₂. I valori della griglia sono disposti ruotati dell'angolo α_b.

Specifico

Visualizzazione dei valori delle tensioni principali per il lato positivo e negativo della superficie

Con le opzioni del campo di selezione 'Specifico' è possibile definire individualmente quali valori dei risultati vengono visualizzati: deformazioni, forze interne, tensioni, distorsioni. L'immagine sopra mostra i valori delle tensioni principali presenti rispettivamente sul lato positivo e negativo della superficie.

Impostazioni per i valori dei risultati

Nella sezione inferiore del navigatore è possibile definire in quali punti vengono visualizzati i valori dei risultati e in quale forma appaiono.

Visualizzazione dei valori estremi dei momenti della superficie con i simboli

Estremi

Con il campo di controllo 'Estremi' è possibile controllare se vengono visualizzati solo i valori estremi dei risultati. A seconda dell'impostazione, vengono visualizzati i rispettivi minimi o massimi del modello, delle superfici o dei solidi. L'immagine sopra mostra i momenti principali minimi e massimi m₁ presenti in ciascuna superficie.

Nei punti di griglia e personalizzati / Nei nodi della mesh EF

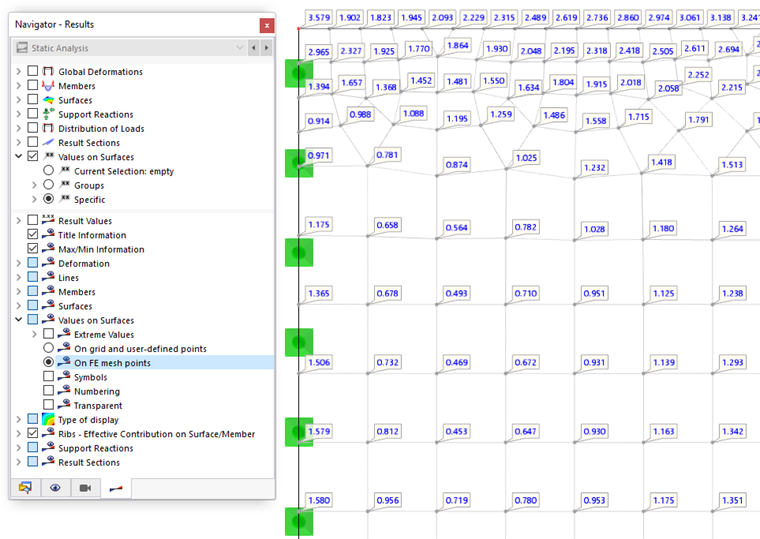

Visualizzazione dei valori dei risultati sui punti mesh EF

I valori dei risultati vengono visualizzati nei punti della griglia e nei punti di risultato personalizzati oppure nei nodi della mesh EF. L'immagine sopra mostra le tensioni equivalenti massime σ_v presenti ai nodi della mesh.

Le impostazioni per la griglia di risultati di una superficie possono essere definite nella finestra Modifica superficie. I punti di risultato personalizzati sono gestiti nella categoria Oggetti di risultato. Con il pulsante è anche possibile impostare direttamente i punti di risultato.

Simboli / Numerazione / Trasparente

Gli ultimi tre campi di controllo della sezione inferiore 'Valori sulle superfici' controllano come vengono visualizzati i valori.

• Simboli: Il tipo di risultato (u, m₁, σ_z) viene indicato insieme.
• Numerazione: Viene visualizzato il numero del punto della griglia R o del nodo della mesh EF N.
• Trasparente: I valori vengono visualizzati senza cornice e senza sfondo.

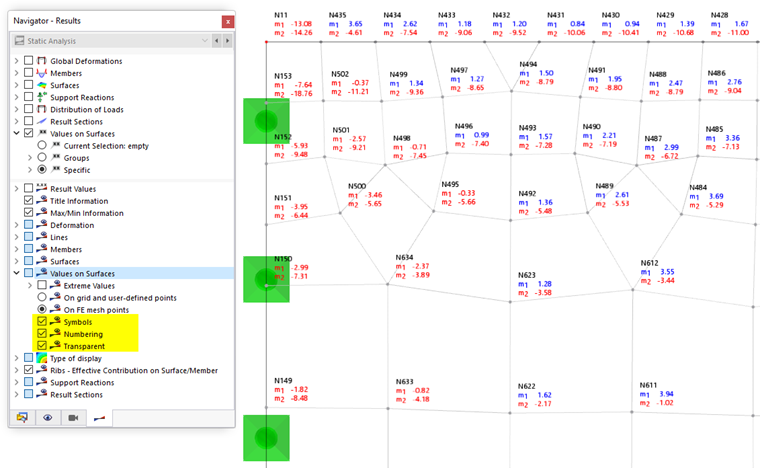

L'immagine seguente mostra i momenti principali con numerazione dei nodi EF in rappresentazione trasparente.

Visualizzazione dei momenti principali con simboli e numerazione

Regolazione di colore e carattere dei valori dei risultati

Per regolare i colori e il tipo di carattere dei valori dei risultati, selezionare la funzione Proprietà di visualizzazione nel menu Opzioni. Nella finestra 'Proprietà di visualizzazione' aprire quindi la categoria Risultati. Selezionare la voce Valori sulle superfici.

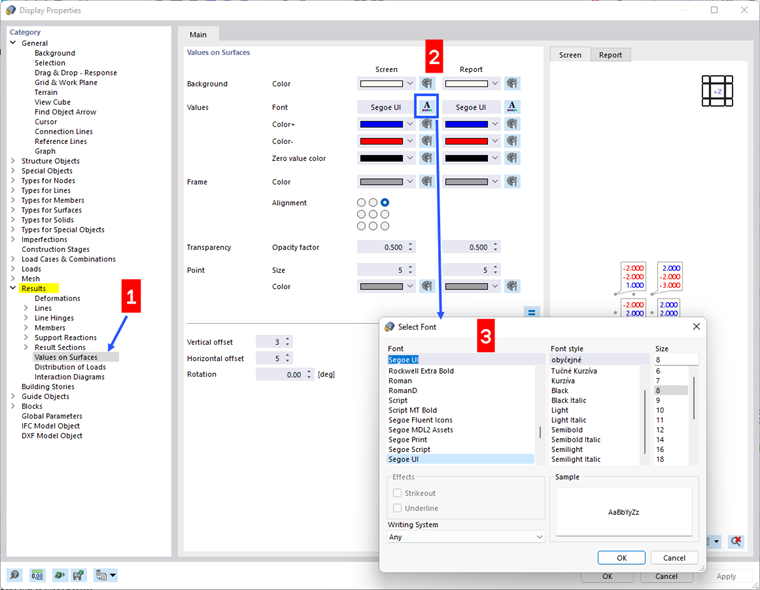

Modifica del carattere e visualizzazione dei valori dei risultati

Nella sezione 'Valori sulle superfici' è ora possibile regolare il colore dello sfondo e della cornice, il tipo di carattere, la disposizione e la trasparenza. Le modifiche vengono mostrate nell'anteprima a destra.

Sono possibili impostazioni separate per lo 'Schermo' e il 'Protocollo'. Se il pulsante è attivato, le modifiche vengono sincronizzate per entrambi i tipi di output.

Filtro dei valori dei risultati

Per i valori dei risultati sono disponibili opzioni di filtro che è possibile utilizzare per la visualizzazione dei risultati. Richiamare la finestra 'Filtro valori di risultato' nel menu 'Risultati' con la funzione Filtro valori di risultato.

Chiama il filtro del valore del risultato

Nel filtro valori di risultato è possibile definire i criteri per la visualizzazione dei valori dei risultati.

Definizione dei criteri di filtro per i valori dei risultati

Set di filtri corrente

La sezione in alto a sinistra offre la possibilità di salvare le impostazioni di filtro. Tutti i risultati senza limitazioni sono preimpostati come 'Standard'.

Per salvare determinate impostazioni per i valori dei risultati, fare clic sul pulsante . Inserire un nome nella finestra 'Nuovo set di filtri'.

Finestra di dialogo "Nuovo set di filtri".

Dopo OK è possibile effettuare le impostazioni per il nuovo set di filtri. Saranno quindi disponibili per la valutazione nell'elenco 'Set di filtri corrente'.

Valori

Nell'albero delle directory, utilizzare i campi di controllo per definire per quali tipi di risultato si desidera impostare i criteri. Se si seleziona un campo di controllo, è possibile specificare le condizioni per questo tipo di risultato nella sezione 'Visualizza secondo criteri'.

Visualizza secondo criteri

Qui è possibile definire le condizioni che si applicano ai valori dei risultati del tipo di risultato selezionato. Selezionare nella seconda colonna il confronto da applicare. Nella terza colonna inserire il valore determinante.

Per definire un ulteriore criterio, selezionare nell'ultima colonna la voce 'o' (ogni criterio vale di per sé) o 'e' (ogni criterio deve essere soddisfatto). Quindi definire la condizione successiva nella nuova riga.

L'immagine Definizione dei criteri di filtro per i valori dei risultati mostra i criteri per i momenti principali della superficie. Con queste impostazioni, tutti i valori dei momenti m₁ compresi tra ±50 kNm vengono nascosti.

Valori dei risultati con criteri di filtro
