Imperfekcje prętów

Imperfekcje prętowe oferują możliwość modelowania wpływów imperfekcji za pomocą zastępczych wstępnych odkształceń w formie początkowych pochyleń i wygięć prętów. Są one uwzględniane w obliczeniach przez równoważne zastępcze obciążenia.

Okno dialogowe "Nowa wada konstrukcyjna pręta"

Kategorie

Imperfekcje prętowe mogą być modelowane na różne sposoby. Ustawienia w sekcji 'Kategorie' kontrolują, jakie dane należy wprowadzić w sekcji 'Parametry'.

Typ imperfekcji

Wybierz z listy typ imperfekcji.

Wybór typu imperfekcji

'Przedskręt' reprezentuje początkowe pochylenie, 'przegięcie' - miarę początkowego ugięcia pręta. Opcja 'Przegięcie i kryterium' oferuje możliwość zdefiniowania przegięcia w zależności od pochylenia. W zależności od wyboru i typ definicji, możesz w sekcji 'Parametry' określić wartości pochylenia lub przegięcia.

Przegięcie jest modelowane przez przebieg siły normalnej w węzłach MES wzdłuż pręta.

Typ definicji

Lista oferuje różne możliwości określenia imperfekcji ręcznie lub zgodnie z normami.

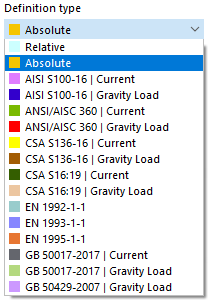

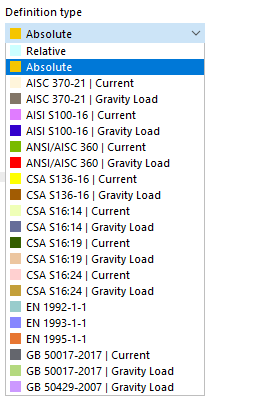

Wybór typu definicji

W zależności od wyboru, możesz w sekcji 'Parametry' zdefiniować wartości pochylenia lub przegięcia jako wartości względne (odnoszące się do długości pręta), absolutne lub parametry specyficzne dla normy. Ta sekcja dostosowuje się dynamicznie do typu definicji i typu imperfekcji. Na grafice dialogowej przedstawiono rodzaje i parametry.

Układ współrzędnych

Możesz odnosić kierunek imperfekcji do następujących układów współrzędnych przekroju pręta:

• Lokalne osie xyz: osie wprowadzania przekroju, które dla przekrojów symetrycznych odpowiadają osiom głównym
• Główne osie xuv: główne osie przekroju

Kierunek imperfekcji

Określ na liście, w którym kierunku osi działa imperfekcja.

Wybór kierunku imperfekcji

Parametry

W tej sekcji możesz określić wartości przedskętów i przegięć. Pola wprowadzania danych są dostosowane do typu imperfekcji i typu definicji. Obraz Nowa imperfekcja prętowa pokazuje ogólne parametry dla względnego wprowadzenia pochylenia.

Dla typu definicji EN 1993-1-1 należy podać parametry przedstawione na poniższym obrazku.

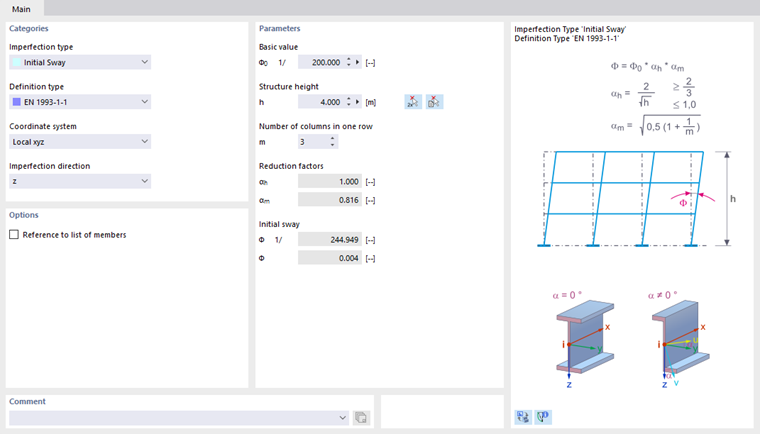

Parametry dla obrotu wstępnego zgodnie z Eurokodem 3

Na podstawie podanych danych, współczynniki redukcyjne i przedskręty są określane zgodnie z normą. Jeśli linia zwichrzenia pręta nie jest znana (na przykład dlatego, że istnieje złożony przekrój), linia zwichrzenia d jest przyjmowana jako najgorszy przypadek.

Jeśli ustawiłeś typ definicji ANSI/AISC 360-16 | Obciążenie wagowe, parametry należy określić jak pokazano na poniższym obrazku.

Parametry nachylenia zgodnie z ANSI/AISC

Jeśli ustaliłeś typ imperfekcji Przegięcie i kryterium, możesz wybrać 'Kryterium aktywacji' z listy.

Wybór kryterium aktywności

Przegięcie może zadziałać zawsze, od określonego smukłości zgodnie z normą lub od użytkownika zdefiniowanej liczby charakterystycznej pręta.

Opcje

Pole kontrolne 'Odniesienie do listy prętów' kontroluje, czy imperfekcja działa osobno na każdy pręt czy jako całość na wszystkie pręty, którym przypisano imperfekcję. Podejścia te są przedstawione na poniższym obrazku.

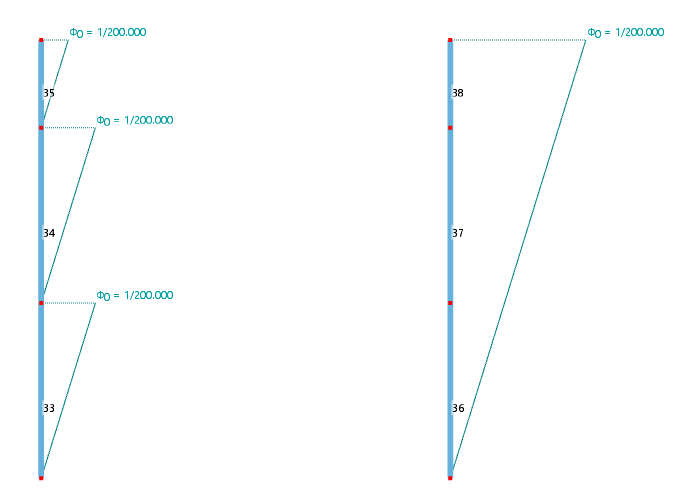

Imperfekcja związana z prętami (po lewej) i lista prętów (po prawej)

Pole kontrolne 'Odniesienie do końców pręta' działa tylko wtedy, gdy imperfekcja nie jest stosowana na całej długości pręta (patrz poniższy akapit). Możesz wtedy w sekcji 'Parametry' określić odległości A i B w odniesieniu do końca pręta.

W większości przypadków 'Imperfekcja działa na całej długości pręta'. Jeśli odznaczysz pole kontrolne, możesz w sekcji 'Parametry' podać odległości imperfekcji. Odległość A opisuje dystans od początku imperfekcji, a odległość B od końca imperfekcji. Obie odległości odnoszą się do początku pręta.

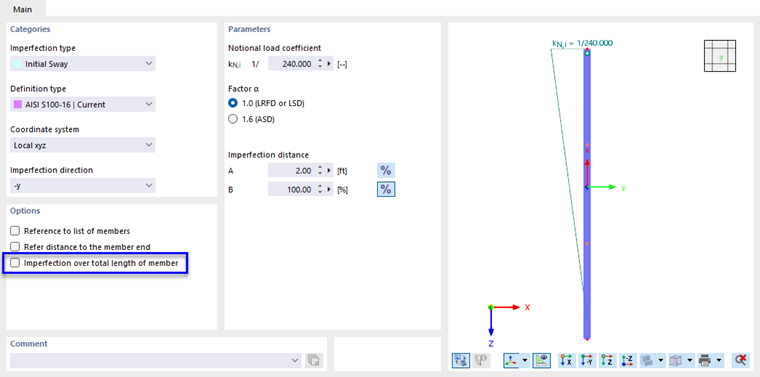

Definiowanie odległości nieskończoności

Przyciskiem możesz przełączać między względnym a absolutnym wprowadzaniem odległości.
