Imperfekce prutu

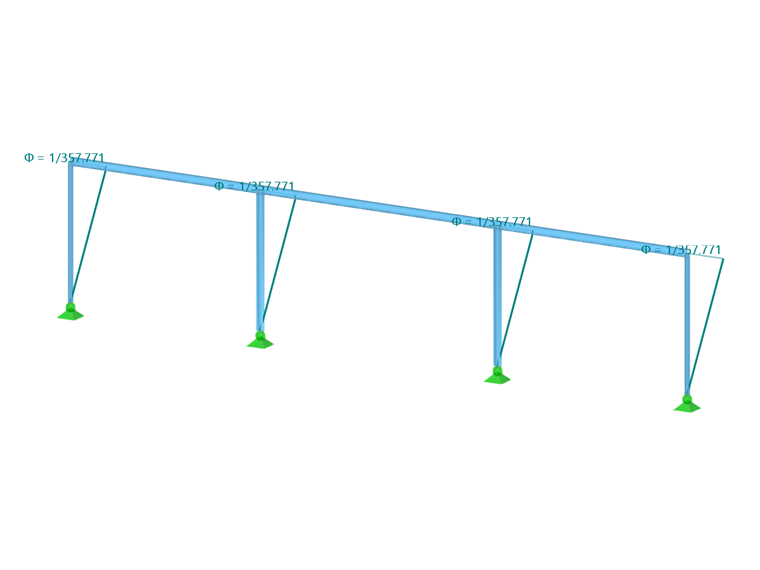

Nedokonalosti prutů nabízejí možnost reprezentovat vlivy nedokonalostí prostřednictvím náhradních deformací ve formě počátečního vybočení a předpokřivení prutů. Při výpočtu se zohledňují pomocí ekvivalentních náhradních zatížení.

Dialog 'Nová imperfekce prutu'

Kategorie

Nedokonalosti prutů lze modelovat různými způsoby. Požadavky v sekci 'Kategorie' určují, jaké údaje je třeba zadat v sekci 'Parametry'.

Typ nedokonalosti

Vyberte typ nedokonalosti ze seznamu.

Výběr typu imperfekce

'Předotočení' představuje počáteční vybočení, 'předpokřivení' míru počátečního vychýlení prutu. Možnost 'Předpokřivení a kritérium' umožňuje definovat předpokřivení v závislosti na vybočení. Podle výběru a typu definice můžete v sekci 'Parametry' stanovit hodnoty vybočení nebo předpokřivení.

Předpokřivení se zobrazuje podle průběhu normálové síly v FE uzlech prutu.

Typ definice

Seznam nabízí různé možnosti, jak nedokonalost uživatelsky definovat nebo zadat dle norem.

Výběr typu zadání

Podle výběru můžete v sekci 'Parametry' definovat hodnoty vybočení nebo předpokřivení pomocí relativních (vztahujících se k délce prutu) hodnot, absolutních údajů nebo parametrů specifických pro normu. Tato sekce se dynamicky přizpůsobuje typu definice a typu nedokonalosti. V dialogové grafice jsou znázorněny typy a parametry.

Souřadnicový systém

Směr nedokonalosti můžete vztažít na následující souřadnicové systémy průřezu prutu:

• Lokální osy xyz: osy průřezu, které u symetrických průřezů odpovídají hlavním osám
• Hlavní osy xuv: hlavní osy průřezu

Směr nedokonalosti

V seznamu určete, v jakém směru osy nedokonalost působí.

Výběr směru imperfekce

Parametry

V této části můžete nastavit hodnoty předotočení a předpokřivení. Vstupní pole jsou sladěna s typem nedokonalosti a typem definice. Obraz Nová nedokonalost prutu zobrazuje obecné parametry pro relativní zadání vybočení.

Při typu definice EN 1993-1-1 je třeba uvést parametry zobrazené v následujícím obrázku.

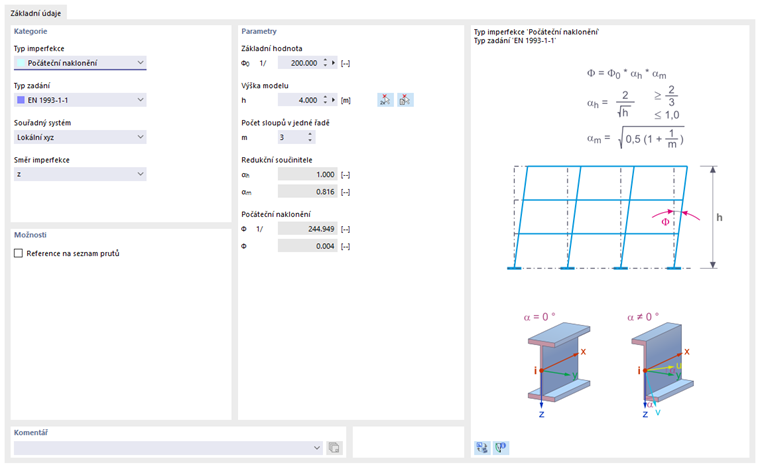

Parametry předběžného natočení podle Eurokódu 3

Z poskytnutých údajů jsou normálním způsobem stanoveny faktory omezení a předotočení. Pokud není známá křivka vzpěru prutu (například u složeného průřezu), je použita křivka vzpěru d jako nejnepříznivější možnost.

Pokud přednastavíte typ definice ANSI/AISC 360-16 | Zatížení hmotností, nastavte parametry podle následujícího obrázku.

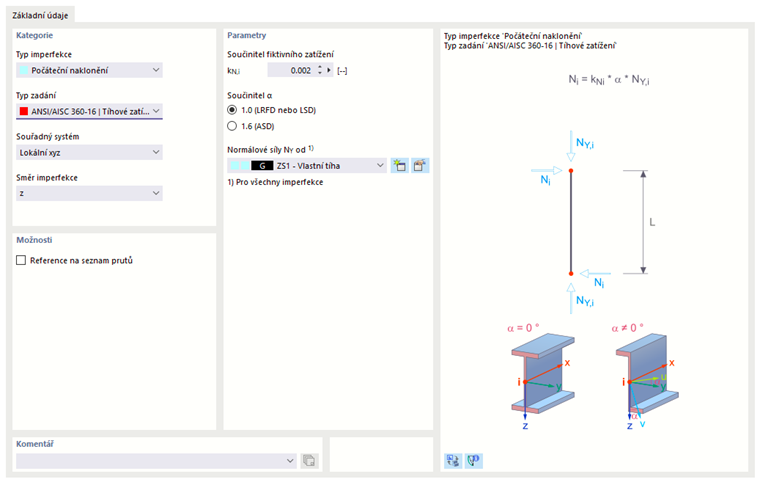

Parametry pro sklon podle ANSI/AISC

Pokud jste stanovili typ nedokonalosti Předpokřivení a kritérium, můžete v seznamu zvolit 'Kritérium aktivace'.

Výběr kritéria aktivity

Předpokřivení může být účinné vždy, od určité štíhlosti podle normy nebo od vlastního uživatelského kritéria prutu.

Možnosti

Kontrolní pole 'Odkaz na seznam prutů' určuje, zda nedokonalost působí samostatně na každý prut nebo společně na všechny pruty, kterým nedokonalost přiřadíte. Přístupy jsou v následujícím obrázku porovnány.

Imperfekce vztažená na pruty (vlevo) a seznam prutů (vpravo)

Kontrolní pole 'Odstup od prutu' ukazuje pouze účinek, když nedokonalost není aplikována po celé délce prutu (viz následující odstavec). Poté v sekci 'Parametry' můžete stanovit odstupy A a B s ohledem na konec prutu.

Ve většině případů působí 'Nedokonalost po celé délce prutu'. Pokud deaktivujete kontrolní pole, můžete v sekci 'Parametry' zadat odstupy nedokonalosti. Odstup A popisuje vzdálenost začátku nedokonalosti, odstup B vzdálenost konce nedokonalosti. Oba odstupy se vztahují k začátku prutu.

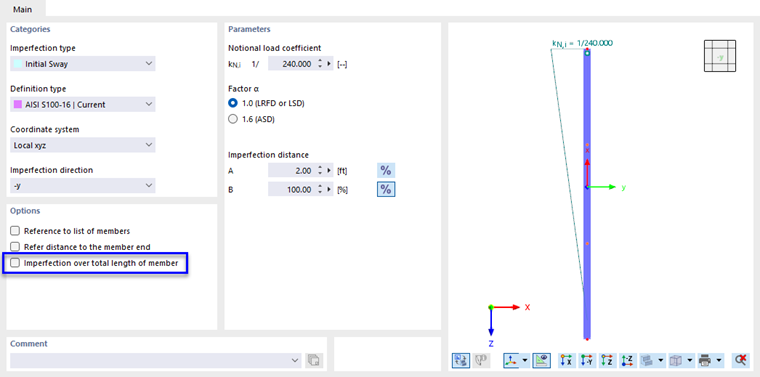

Definování vzdálenosti imperfekcí

Tlačítkem můžete přepínat mezi relativním a absolutním zadáním odstupů.
