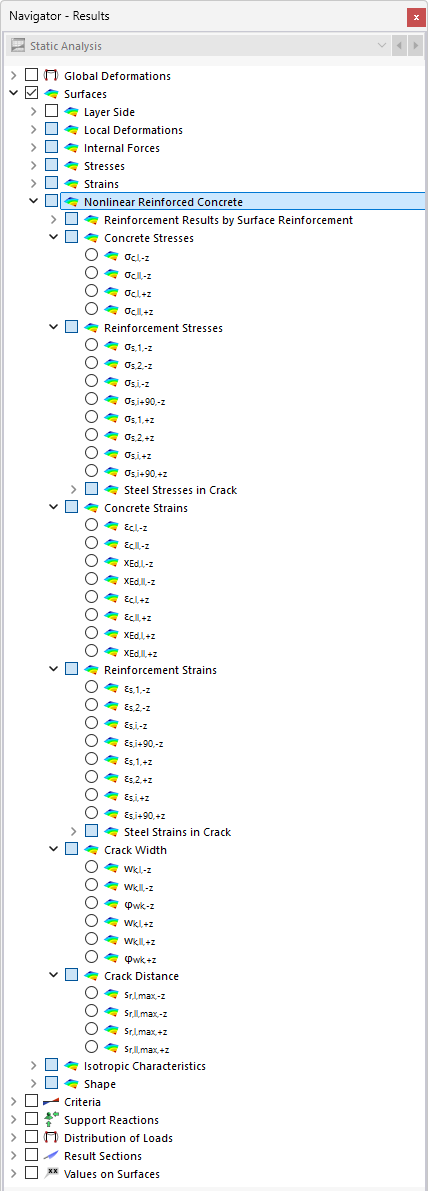

Для железобетонных поверхностей с нелинейными свойствами материалов в Навигаторе можно отобразить результаты статического расчёта, относящиеся к Нелинейному железобетону.
Результаты в дополнении «Расчёт железобетонных конструкций» и в нелинейном железобетоне в RFEM следуют иной концепции, чем классические главные напряжения из механики. Концепция основана на следующих соображениях:
- Напряжение в бетоне σc,I всегда представляет собой максимальное сжимающее напряжение, поскольку эта величина представляет основной интерес для расчёта, особенно для проверки сжимающих напряжений.
- Благодаря этому σc,I также согласуется с максимальным напряжением в арматуре σs,I и шириной раскрытия трещин wk,I на соответствующей противоположной стороне сечения.
Это ориентированное на расчёт назначение намеренно отклоняется от алгебраической сортировки линейных главных напряжений (σ1 ≥ σ2), поскольку для расчёта железобетона разделение на сжатие и растяжение более практично.
