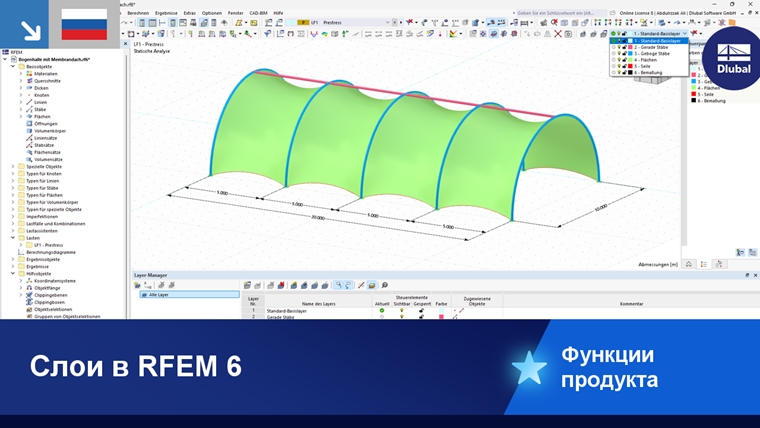

Слой

Слои позволяют структурировать объекты по определённым критериям для изображения. Они сопоставимы с функциями CAD-программ, служащими для включения и выключения отображения отдельных слоёв на чертеже. К объектам, которыми можно управлять в слоях, относятся не только объекты модели, такие как узлы, стержни или поверхности, но и вспомогательные объекты, такие как размеры, комментарии или конструктивные линии.

Посредством цвета и оформления линий каждому слою можно назначить特定的 свойства изображения. Слои также могут быть заблокированы, чтобы объекты не были случайно перемещены или удалены.

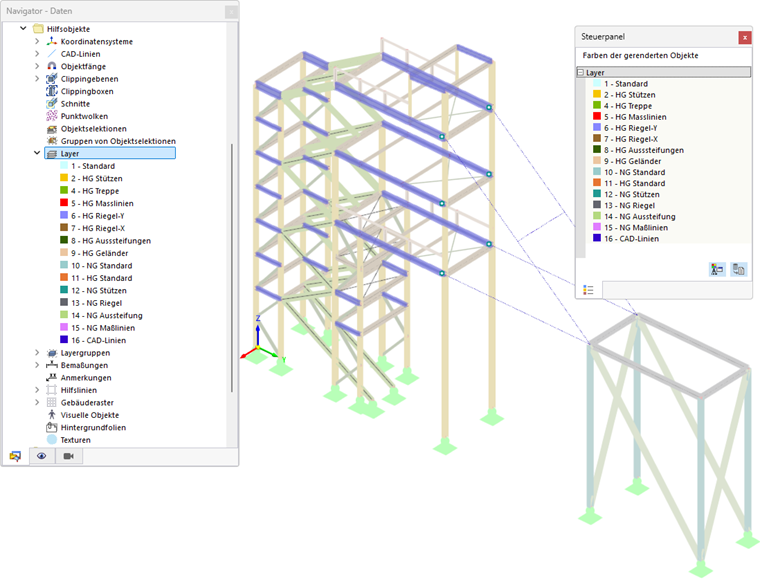

Слой для объектов лестничной башни с вспомогательным зданием

Менеджер слоёв

Слоями управляют в Менеджере слоёв. Там можно создать новые слои, включить и выключить видимость слоёв или заблокировать редактирование слоя.

Используйте одну из следующих возможностей, чтобы вызвать менеджер слоёв:

• Дважды щёлкните в Навигаторе - Данные по записи в категории Вспомогательные объекты → Слои.
• Активируйте кнопку на панели инструментов.
• Используйте меню Вид → Менеджер слоёв.

Менеджер слоев

В Навигаторе в обычном случае присутствует только запись 'Все слои'. Если вы создали Группы слоёв, они также отображаются. С помощью подзаписей можно целенаправленно управлять слоями: в таблице перечисляются только слои выбранной группы слоёв.

Таблица

Таблица предоставляет не только сводку всех слоёв, но и возможности управления изображением. Отдельные столбцы означают:

1. table.uni.withheader#

width=27%|width=73% Столбец|Содержание и опции Номер слоя|Номер слоя Имя слоя|Заданное пользователем обозначение слоя Текущий|Рабочий слой для создания новых объектов Видимый|Возможность управления изображением объектов слоёв Заблокирован|Возможность управления доступом к объектам слоёв Цвет|Цветовое оформление объектов слоя Тип конструктивных линий|Изображение линии (сплошная, точечная, штриховая и т. д.) Толщина конструктивных линий|Толщина линии (от 1 до 20) Назначенные объекты|Типы объектов каждого слоя в виде символов (узлы, стержни, размеры и т. д.) Комментарий|Заданное пользователем примечание

1. /

Кнопки

Кнопки на панели инструментов менеджера слоёв наделены следующими функциями:

1. table.uni.withheader#

align=left |Отображает объекты в цветах слоёв (см. раздел [[#rendering Рендеринг]]) #/ == Назначение объектов слою == Чтобы управлять объектами в слоях, можно действовать следующим образом: # Создайте в [[#layer-manager Менеджере слоёв]] с помощью кнопки HIDDENSTART_IMAGE_865D55138FC3448BBA1CA18BBAFE441F_HIDDENEND один или несколько слоёв. # Введите подходящие обозначения и проверьте предустановленные параметры, такие как цвет или изображение линий. # Выберите в рабочем окне объекты, которые вы хотите назначить слою. # Выберите в [[#toolbar Панели инструментов]] соответствующий слой в списке. Слой можно также задать на панели [[006233#image064344 Свойств объекта]]. image064449">

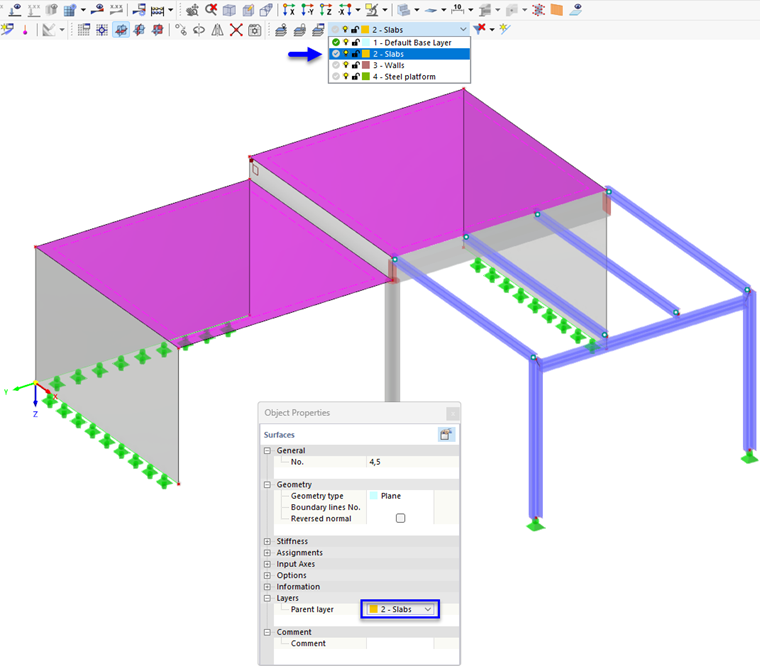

Назначение объектов слою

Назначенные объекты указываются в менеджере слоёв символами для узлов, стержней, поверхностей и т. д. (см. рисунок Менеджер слоёв).

1. banner.tip . #banner.textЧтобы установить слой как текущий, выберите его в списке на панели инструментов (см. рисунок [[#image064449 Назначение объектов слою]]). В качестве альтернативы щёлкните в менеджере слоёв в столбце 'Текущий' слоя, чтобы галочка стала зелёной. #/ toolbar">

Панель инструментов

На панели инструментов рабочего окна доступны некоторые настройки для слоёв.

Панель инструментов с функциями для слоев

Поле отображает текущий слой. В списке можно выбрать другой слой и установить его как текущий. Изменение синхронизируется с Менеджером слоёв: этот слой получает символ .

Вы можете — как описано выше — выбрать объекты и через список назначить их определённому слою. Символы перед обозначением слоя показывают, является ли текущий слой видимым или заблокированным.

Кнопки имеют следующие функции:

1. table.uni.withheader#

align=left

Рендеринг

Каждому слою автоматически назначается цвет. Однако вы также можете настроить цвета:

1. Дважды щёлкните в Таблице менеджера слоёв по цвету.
2. Задайте в диалоговом окне Выбор цвета слоя подходящий цвет.

Задать цвет слоя

Чтобы объекты отображались в цветах слоёв, требуется соответствующая настройка для изображения. Эти цвета можно активировать двумя способами:

• Менеджер слоёв: кнопка на панели инструментов для изображения объектов в цвете материала или слоя
• Навигатор - Изображение: категория Цвета отрендеренных объектов по → Слою

Отображение объектов цветами слоев

На панели управления вы можете проверить цвета, назначенные объектам в каждом видимом слое.
