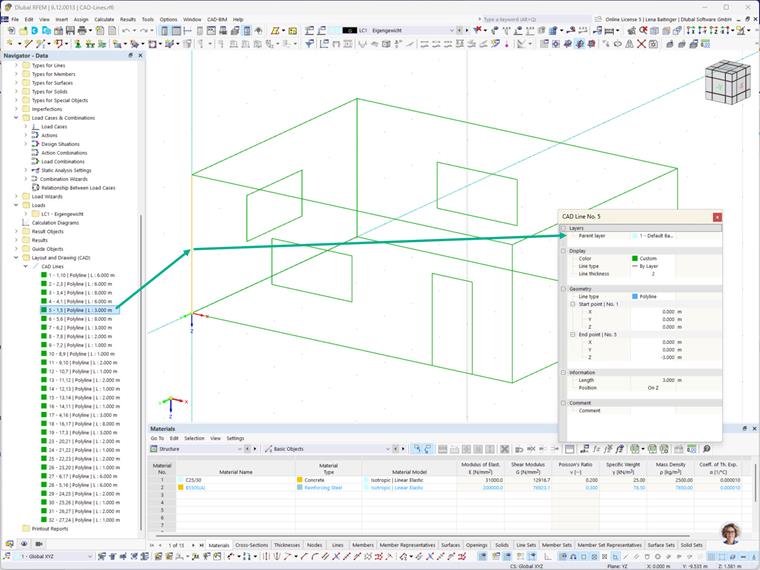

С помощью CAD-функций вы можете создавать CAD-линии и управлять ими в так называемых слоях. Они сопоставимы со слоями в CAD-программах и облегчают построение объектов модели.
