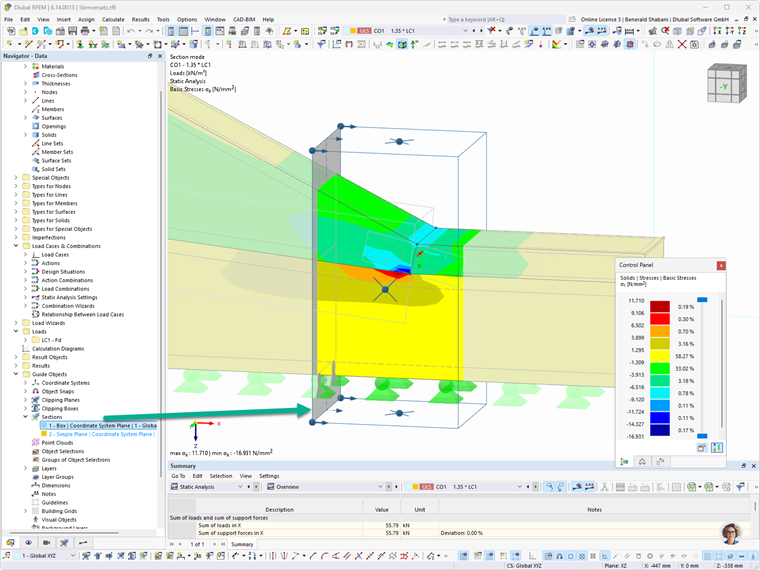

Сечения как вспомогательные объекты позволяют создавать плоские или коробчатые сечения через конструкционную модель. Они полезны для анализа отдельных областей, проверки распределения нагрузок или отображения результатов определённых плоскостей. Они также очень удобны для создания чертежей и детальных видов для Листы чертежей.
Активно
Флажок в разделе справа вверху управляет тем, включено ли сечение в рабочем окне и действует ли оно. С помощью кнопки
также можно включить новое (или выбранное) сечение для отображения.
Категории
В этом разделе задаётся тип сечения и определяются параметры.
Тип сечения
Можно выполнить два различных вида сечений. Выберите подходящую запись из списка.
| Тип сечения | Описание |
|---|---|
| Простая плоскость | Плоскость сечения в модели |
| Короб | Прямоугольная «коробка» в области модели |
Остальные параметры согласованы с типом сечения и типом задания.
Тип задания
Список предлагает несколько возможностей для геометрического описания плоскости сечения или короба.
Если сечение расположено параллельно плоскости системы координат, центр сечения или короба автоматически помещается в центр модели на этой плоскости. При задании через точки, углы или векторы первая точка определяет центр плоскости сечения. Для короба центр коробки автоматически помещается в центр модели в этой области.
Координаты точек или углы поворота можно указать в разделах справа. С помощью кнопки
существует возможность задать точки графически в рабочем окне.
Параллельно
Эта категория отображается, когда сечение определяется в плоскости системы координат. Выберите в списке плоскость глобальной или пользовательской системы координат, которой параллельна плоскость сечения.
Направление
Направление определяет, располагается ли сечение положительно или отрицательно по отношению к плоскости или базовой плоскости короба. В зависимости от заданных настроек объекты отображаются выше или ниже сечения. На отображение также влияет настройка в категории «Изображение модели».
Направление определяется ориентацией оси, перпендикулярной плоскости. Направление сечения можно проверить, активировав предварительный просмотр модели в графике диалогового окна с помощью кнопки

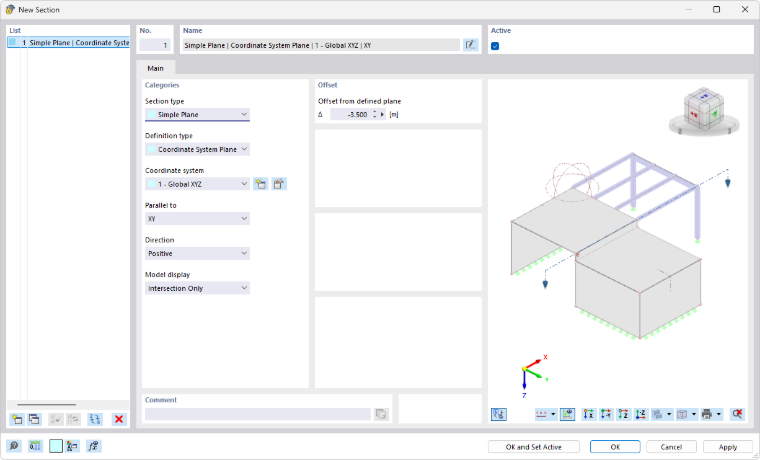

(см. рисунок Новое сечение).
Изображение модели
В списке можно задать, какие объекты модели будут захвачены сечением.
| Изображение модели | Описание |
|---|---|
| Только пересечение | Отображает только объекты, лежащие точно в плоскости сечения, все остальные объекты прозрачны |
| Обрезано сечением | Отображает все объекты выше или ниже плоскости либо внутри короба, все остальные объекты прозрачны |
| Полная модель | Отображает все объекты полностью, без прозрачности |
Смещение
В разделе справа задаётся расстояние сечения от исходной плоскости. Для простой плоскости это плоскость глобальной или локальной системы координат, для короба — базовая плоскость прямоугольной коробки.
Пример: Определение короба
Для создания сечения в форме короба рекомендуется следующий порядок действий:
- Откройте диалоговое окно Новое сечение.
- Выберите тип сечения Короб.

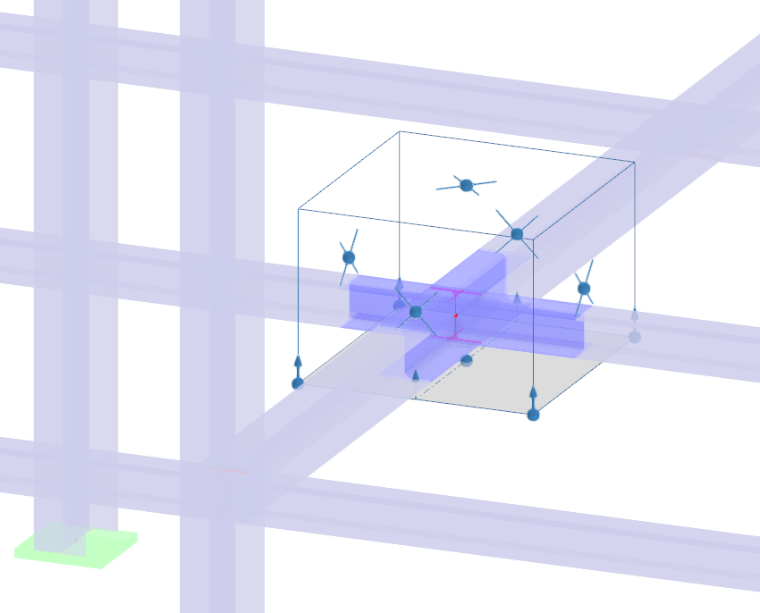

- Проверьте, что для параметра «Изображение модели» задана опция Обрезано сечением.
- Задайте тип задания (для примера: 3 точки).
- В разделе Начальная точка справа нажмите кнопку
.
- В рабочем окне задайте базовую плоскость короба, последовательно щёлкнув три точки в этой плоскости.
- Нажмите в диалоговом окне кнопку
.
- Теперь в рабочем окне можно перемещать область с помощью маркеров.

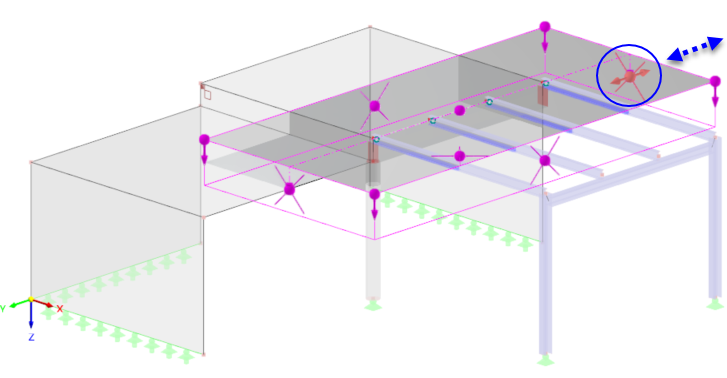

Маркеры имеют следующие функции:
|
Углы: изменение высоты короба в положительном или отрицательном направлении (вверх/вниз) |
|
Середины: изменение размера короба в направлениях плоскости (влево/вправо, вперёд/назад) |
