С помощью конструктивных поверхностей можно, как в CAD-программе, создавать поверхности и назначать их слоям. Эти поверхности облегчают построение объектов модели.

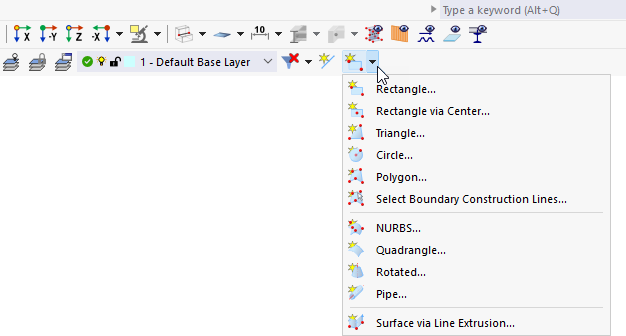

В контекстном меню навигатора (сравните рисунок Конструктивная линия через контекстное меню) и в списке панели инструментов доступны для выбора различные типы плоских и пространственных конструктивных поверхностей.
Конструктивные поверхности можно определять таким же образом, как соответствующие «настоящие» поверхности модели.
Конструктивные поверхности в слоях
Конструктивные поверхности можно назначать слою и управлять ими в менеджере слоёв. Это позволяет целенаправленно использовать конструктивные поверхности при моделировании.

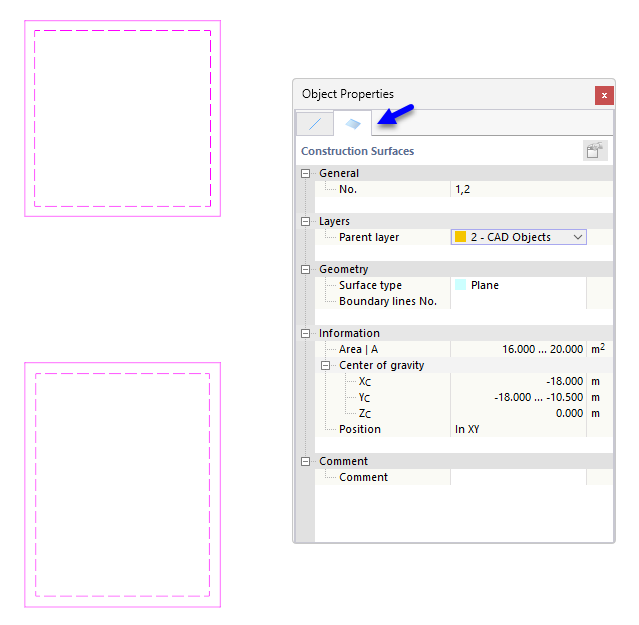

Чтобы назначить конструктивную поверхность слою, выполните следующие действия:
- Выберите конструктивную поверхность.
- Активируйте панель 'Свойства объекта' с помощью кнопки
на панели инструментов. Альтернативно дважды щёлкните конструктивную поверхность. - В списке категории панели 'Слой' выберите подходящий элемент.
