Объединение линий/стержней

Функция Объединение линий/стержней объединяет две прилегающие друг к другу линии или стержни в один объект. Общий узел при этом удаляется. Поэтому эта функция подходит только для линий и стержней, лежащих на одной прямой. При ломаных или криволинейных контурах исходные объекты будут утрачены.

Функции Объединить линии и Объединить стержни в меню Инструменты → Изменить линии или Изменить стержни позволяют объединять линии или стержни, не имеющие прямолинейного контура. Так, например, можно объединить несколько полилиний или дуг в одну линию. Из контура исходных объектов программа создаёт полилинию или — при сложном контуре — линию типа NURBS. Линии или стержни не обязательно должны лежать в одной плоскости.

Эти функции также можно вызвать с помощью кнопок или на панели инструментов CAD (см. рисунок Инструменты моделирования).

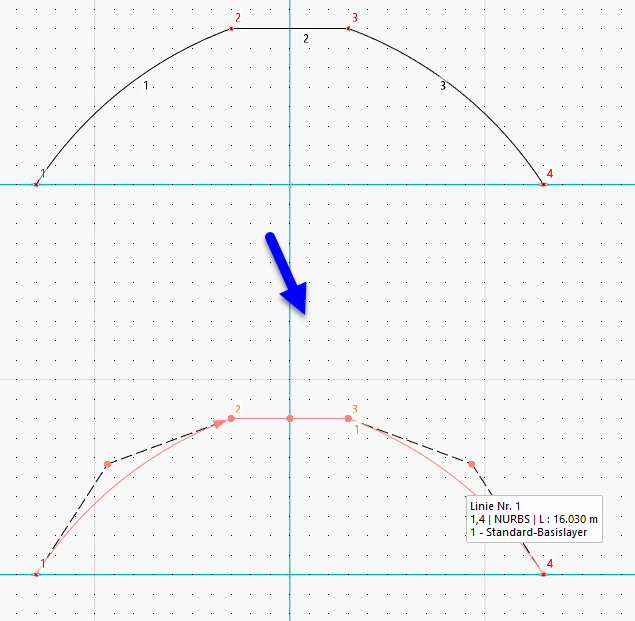

Объединение линий: оригинал (вверху) и результат (внизу)

Порядок действий

Вариант 1

1. Выберите линии или стержни.
2. Вызовите функцию.

Вариант 2

1. Вызовите функцию.
2. Выберите линии или стержни.
3. Нажмите клавишу Enter (↵).
