Puede mostrar gráficamente los resultados para superficies a través de la categoría del Navegador Superficies. Los resultados numéricos de superficies se encuentran en las categorías de tabla Resultados por superficies en puntos de rejilla y Resultados por superficies en nudos de malla.
Nudos de malla de EF y puntos de rejilla
Los resultados gráficos se basan en los resultados en los nudos de malla de EF. En las tablas, además de estos resultados en los nudos de EF, también están disponibles los valores interpolados en los puntos de rejilla que están definidos para cada superficie (ver capítulo Superficies). Esta rejilla representa una salida de resultados independiente de la malla de elementos finitos en puntos de resultado con distancias regulares.
Los valores de los resultados de los puntos de rejilla también se pueden mostrar en el gráfico. Esta opción se describe en el capítulo Valores de resultados en superficies.
Lado de capa

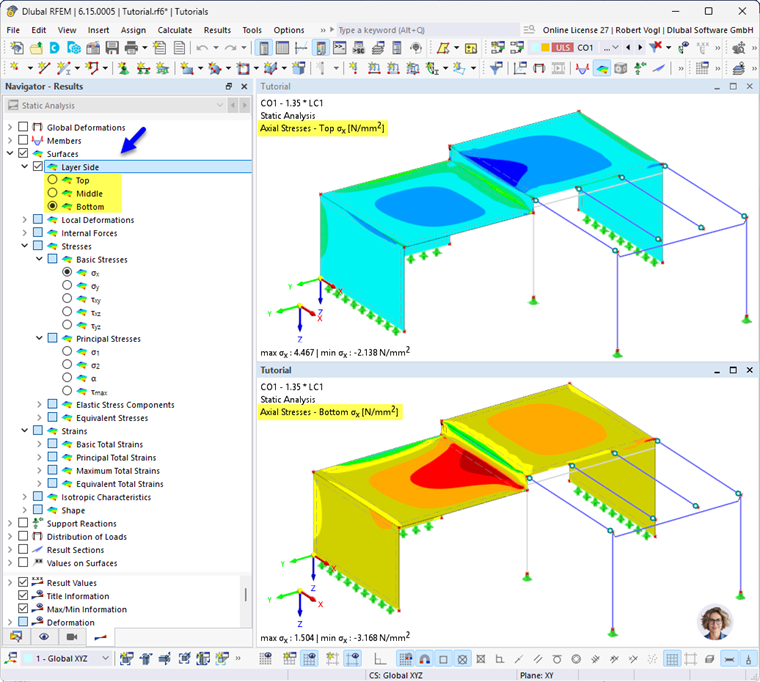

El panel de control del Navegador Lado de capa permite cambiar rápidamente entre los resultados de las caras superior e inferior, así como de los centros de la superficie.
De esta manera, puede comprobar, por ejemplo, las tensiones y distorsiones que ocurren en los lados de las superficies sometidas a flexión. Los esfuerzos internos de superficie, por otro lado, están siempre relacionados con los resultados de los centros de la superficie del análisis por elementos finitos (plano del modelo de alambre).
Si el panel de control 'Lado de capa' está desactivado, puede seleccionar los resultados de los lados de la superficie a través de los paneles de control de las tensiones y distorsiones (σx+, σx-, εx+, εx-, etc.).
Superior / Inferior
Si el eje z local en los Datos base del modelo está orientado hacia abajo, la cara superior está en el lado de la superficie en la dirección del eje z negativo de la superficie (−z), y la cara inferior correspondientemente en la dirección del eje z positivo (+z). Si el eje z local está orientado hacia arriba, esta definición se invierte.
