Zatížení na otvory

Zatížení na otvor jsou síly působící na otvory v plochách. To umožňuje modelovat plošné zatížení v oblasti otvoru, například na okno. Zatížení se rozloží na hraniční linie otvoru.

V seznamu vyberte 'zatěžovací stav', kterému chcete přiřadit zatížení.

Kategorie

Jako 'Typ zatížení' je možná pouze síla na plochu, která působí konstantně nebo lineárně proměnně na oblast otvoru.

V seznamu 'Průběh zatížení' jsou k dispozici dvě varianty:

  • Konstantní/lichoběžníkové: zatížení má konstantní velikost. Na hraniční linie obdélníkového otvoru bude působit lichoběžníkové zatížení.
  • Lineární/lichoběžníkové: průběh zatížení je lineárně proměnný. V sekci 'Parametry' je možné zadat tři referenční uzly s příslušnými velikostmi zatížení. Zatížení působí na hraniční linie otvoru lichoběžníkovým zatížením.

Souřadný systém

Zatížení na plochu může působit kolmo na rovinu zatížení ('lokální osa z') nebo ve vztahu ke globálnímu souřadnému systému XYZ. Další možností je vybrat uživatelský souřadný systém nebo vytvořit nový.

Směr zatížení

Pokud zatížení na plochu nepůsobí kolmo na rovinu plochy, ale ve směru některé globální osy, nabízí seznam různé možnosti.

Zatížení na plochu lze vztáhnout na skutečnou plochu (jako např. tíhové zatížení) nebo na průmět plochy (jako např. zatížení sněhem). Směr zatížení je znázorněn v obrázku v dialogu.

Parametry

Zadejte velikost konstantního zatížení na plochu. Pokud je zadáno lineárně proměnné zatížení, lze zde zadat čísla tří uzlů s přiřazenými zatíženími. Pomocí tlačítka Vyberte jednotlivě lze uzly vybrat také graficky v pracovním okně.

Informace

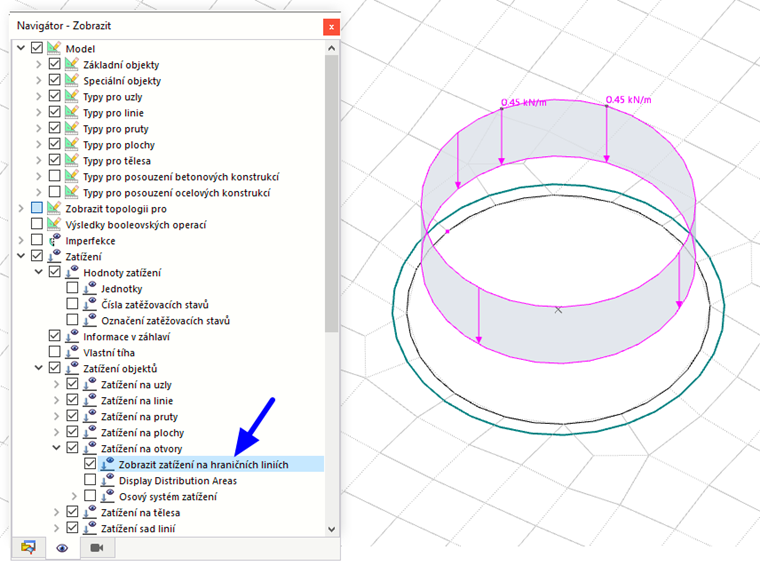

Pokud chcete zkontrolovat průběh zatížení na okrajích otvoru, použijte Zobrazit zatížení na hraničních liniích v navigátoru 'Zobrazení'.

Možnosti

Zaškrtávací políčko 'Vyhlazené bodové zatížení' umožňuje vyhladit bodová zatížení, která se mohou u složitých geometrií případně vyskytovat jako důsledek rozložení zatížení. Bodová zatížení se poté rozdělí na přilehlé linie.
