Konstrukcja

Obciążenia na otwory

Obciążenia wywołane otworami to siły działające na otwory w powierzchniach. Pozwala to na zamodelowanie obciążenia powierzchniowego w obszarze otworu, np. obciążenia na włazie. Obciążenie rozkłada się na liniach granicznych otworu.

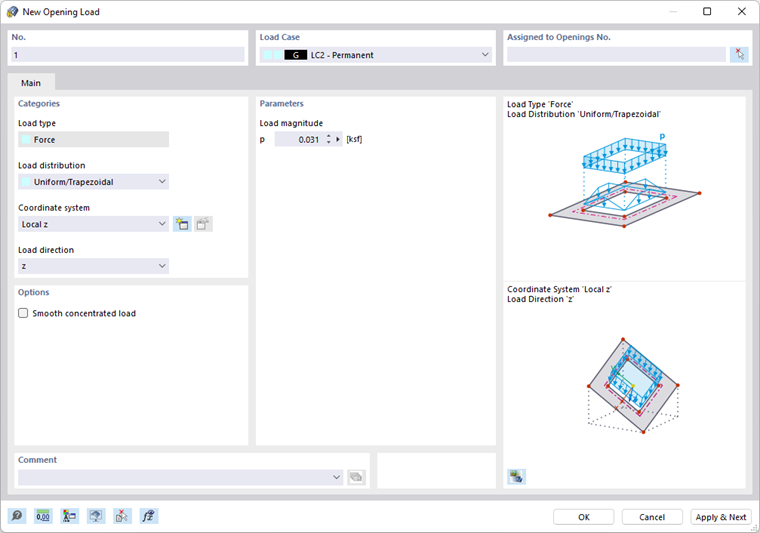

Z listy należy wybrać 'przypadek obciążenia', do którego ma zostać przyporządkowane obciążenie.

Kategorie

'Typ obciążenia' może być tylko siłą działającą równomiernie lub liniowo w obszarze otworu.

Na liście 'Rozkład obciążenia' dostępne są dwie opcje do wyboru:

  • Równomierne/trapezowe: Obciążenie ma stałą wielkość. Jest on przykładany jako obciążenie trapezowe do linii granicznych prostokątnego otworu.
  • Liniowy/trapezowy: Obciążenie powierzchniowe ma rozkład liniowo zmienny. W sekcji okna dialogowego 'Parametry' można zdefiniować trzy węzły referencyjne wraz z odpowiednimi wartościami obciążenia. Obciążenie jest przykładane jako obciążenie trapezowe do linii granicznych otworu.

Układ współrzędnych

Obciążenie powierzchniowe może działać prostopadle do płaszczyzny obciążenia ('Lokalny z') lub w odniesieniu do globalnego układu współrzędnych XYZ. Alternatywnie można wybrać układ współrzędnych zdefiniowany przez użytkownika lub utworzyć nowy.

Kierunek obciążenia

Jeżeli obciążenie powierzchniowe nie działa prostopadle do płaszczyzny obciążenia, ale w kierunku osi globalnej, lista zawiera różne opcje.

Obciążenie powierzchniowe może być odniesione do powierzchni rzeczywistej (np. obciążenie ciężarem) lub do powierzchni rzutowanej (np. obciążenie śniegiem). Kierunek obciążenia jest zilustrowany na szkicu w oknie dialogowym.

Parametry

Należy wprowadzić wielkość równomiernego obciążenia powierzchniowego. Jeżeli obciążenie jest zmienne liniowo, można zdefiniować numery trzech węzłów, do których przydzielono obciążenia. Za pomocą przycisku Wybierz Indywidualnie można wybrać węzły graficznie w oknie roboczym.

Informacje

Jeżeli chcą Państwo sprawdzić rozkład obciążenia podczas otwierania na liniach granicznych, należy użyć funkcji Pokazać obciążenia na liniach granicznych w Nawigatorze - Wyświetlanie.

Opcje

Pole wyboru 'Wygładzić obciążenie skupione' pozwala wygładzić obciążenia punktowe, które mogą pojawić się w przypadku złożonych geometrii w trakcie rozkładu obciążenia. W ten sposób skoncentrowane obciążenia zostaną rozłożone na sąsiednie linie.
