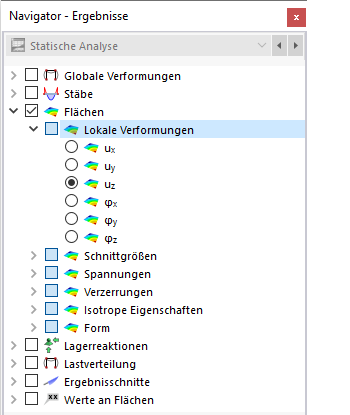

Legen Sie im Navigator fest, welche Verformungen an den Flächen dargestellt werden sollen. Die Tabelle listet die Verformungen einer jeden Fläche nach den Vorgaben auf, die im Ergebnistabellen-Manager festgelegt sind. Dort können Sie auch steuern, welche Extremwerte ausgegeben werden.

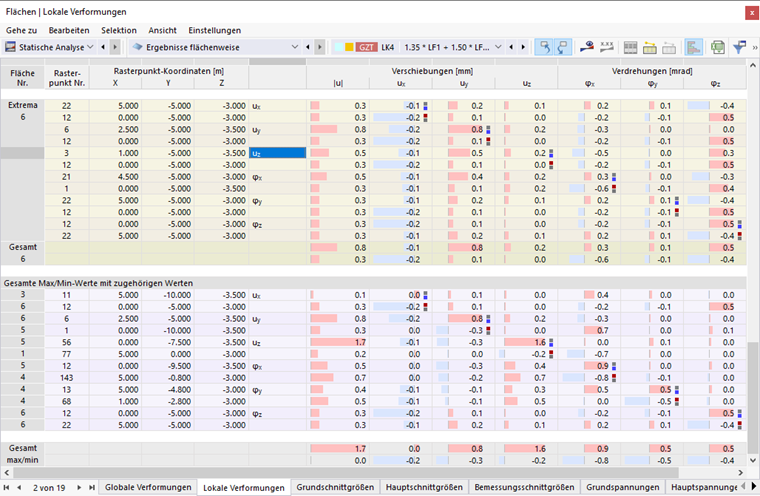

Das Bild Ergebnisse flächenweise in Tabelle zeigt die Tabelle mit den globalen Flächenverformungen. Diese sind auf die Achsen X, Y und Z bezogen. Die im Bild Lokale Verformungen der Flächen in Tabelle gezeigten Ergebnisse beziehen sich auf die Flächenachsen x, y und z.
Die lokalen Verschiebungen und Verdrehungen bedeuten:
| |u| | Absolutwert der Gesamtverschiebung |
| ux | Verschiebung in Richtung der lokalen x-Achse |
| uy | Verschiebung in Richtung der lokalen y-Achse |
| uz | Verschiebung in Richtung der lokalen z-Achse |
| φx | Verdrehung um die lokale x-Achse |
| φy | Verdrehung um die lokale y-Achse |
| φz | Verdrehung um die lokale z-Achse |
Bei gekrümmten Flächen beziehen sich die Flächenachsen auf die Achsen der finiten Elemente (siehe Bild FE-Achsensysteme anzeigen ).
Verformungszustand des Modells

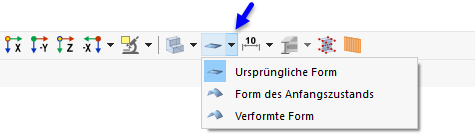

Die Listenschaltfläche in der Symbolleiste bietet die Möglichkeit, die Form des realen Modells in verschiedenen Verformungszuständen darzustellen.
Die Funktionen der Schaltflächen sind im Kapitel Ergebnisse knotenweise beschrieben. Bitte beachten Sie, dass die Verformungen fest mit dem Faktor 1.00 skaliert sind.
