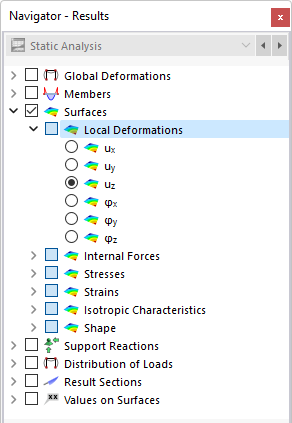

W nawigatorze należy zdefiniować odkształcenia , które mają być wyświetlane na powierzchniach. W tabeli wyszczególnione są odkształcenia każdej powierzchni zgodnie ze specyfikacjami zawartymi w Menedżer tabeli wyników . Można tam również określić, które wartości ekstremalne mają być wyświetlane.
Ilustracja Wyniki według powierzchni na ilustracji Table przedstawia tabelę z globalnymi deformacjami powierzchni. Odnoszą się one do osi X, Y i Z. Wyniki pokazane na obrazku Lokalne odkształcenia powierzchni w tabeli odnoszą się do osi x, y i z powierzchni.
Lokalne przemieszczenia i obroty mają następujące znaczenie:
| u | Bezwzględna wartość całkowitego przemieszczenia | ||
| ux | Przemieszczenie w kierunku lokalnej osi x | ||
| uy | Przemieszczenie w kierunku lokalnej osi y | ||
| uz | Przemieszczenie w kierunku lokalnej osi z | ||
| φx | Obrót wokół lokalnej osi x | ||
| φy | Obrót wokół lokalnej osi y | ||
| φz | Obrót wokół lokalnej osi z |
Podczas analizy powierzchni zakrzywionych osie powierzchni odnoszą się do osi elementów skończonych (patrz ilustracja Wyświetlanie układów osi ES ).
Stan odkształcenia modelu
Przycisk Lista na pasku narzędzi umożliwia wyświetlenie kształtu rzeczywistego modelu w różnych stanach odkształcenia.
Funkcje przycisków są opisane w Wyniki według węzła chapter. Należy pamiętać, że odkształcenia są stale skalowane ze współczynnikiem 1,00.
