Sloučení linií/prutů

Dva sloupce... Odpověď:

Dvě přímky nebo pruty, které na sebe navazují, mohou být sloučeny do jedné přímky resp. prutu ("spojeny"). Program nabízí dvě možnosti.

Kontextová nabídka uzlu

Klikněte pravým tlačítkem myši na společný uzel. V kontextové nabídce uzlu zvolte funkci Smazat uzel.

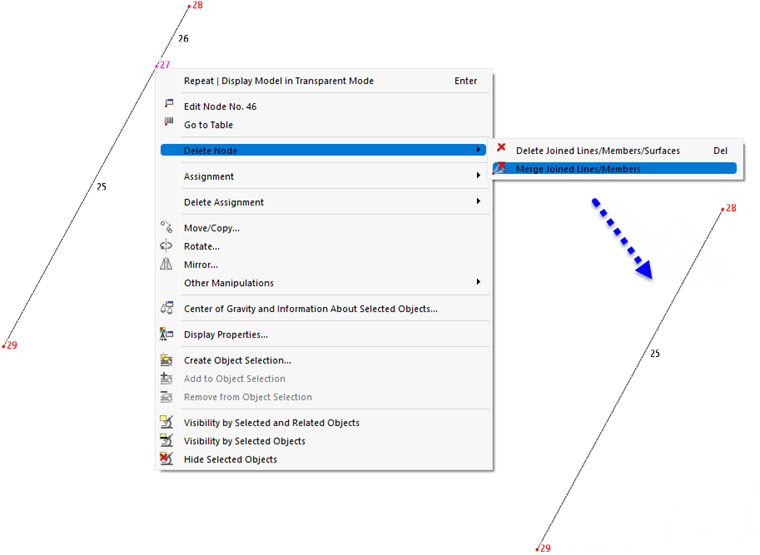

Místní nabídka pro uzel pro sloučení linií s výsledkem

První volba odpovídá mazání pomocí klávesy Delete: Vybraný uzel je odstraněn spolu s ním i připojené přímky, pruty a plochy. Volba Spojit připojené přímky/pruty naopak smaže pouze uzel a sloučí obě přímky nebo oba pruty. Tato možnost existuje pro uzly, na nichž navazují právě dvě přímky nebo pruty.

Funkce nabídky

1. Vyberte společný uzel.
2. V nabídce Nástroje zavolejte funkci Smazat uzel a spojit připojené přímky/pruty (viz obrázek Nástroje modelování v nabídce 'Nástroje').
