Zwei Linien oder Stäbe, die aneinander anschließen, können zu einer Linie bzw. einem Stab zusammengeführt ("verschmolzen") werden. Das Programm bietet zwei Möglichkeiten an.

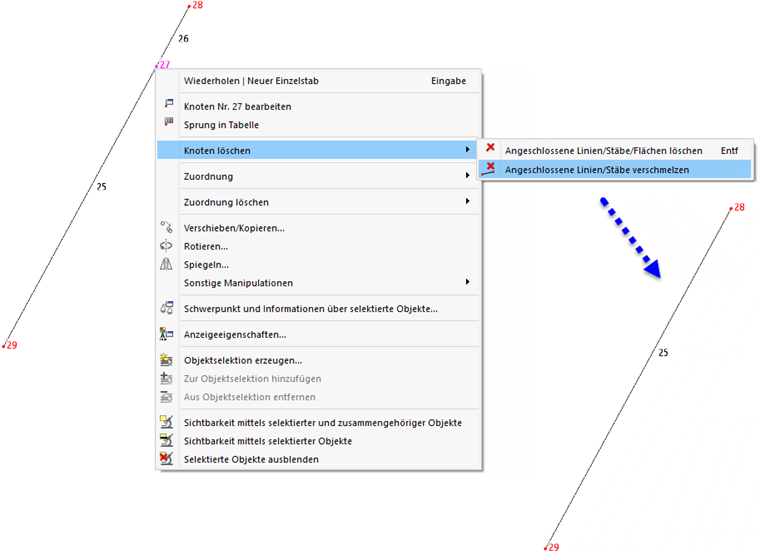

Knoten-Kontextmenü
Klicken Sie den gemeinsamen Knoten mit der rechten Maustaste an. Im Knoten-Kontextmenü wählen Sie die Funktion Knoten löschen aus.
Die erste Option entspricht dem Löschen mit der Entf-Taste: Der selektierte Knoten und mit ihm werden die angeschlossenen Linien, Stäbe und Flächen entfernt. Die Option Angeschlossene Linien/Stäbe verschmelzen hingegen löscht nur den Knoten und vereinigt die beiden Linien oder Stäbe. Diese Möglichkeit besteht für Knoten, an denen genau zwei Linien oder Stäbe anschließen.
Menüfunktion
- Selektieren Sie den gemeinsamen Knoten.
- Rufen Sie im Menü Extras die Funktion Knoten löschen und angeschlossene Linien/Stäbe verschmelzen auf (siehe Bild Modellierungstools im Menü 'Extras').
