Le aste sono proprietà delle linee. Assegnando una sezione trasversale (che definisce anche un materiale), l'asta riceve una rigidezza. Durante la generazione della mesh EF, sulle aste vengono creati elementi 1D.
Le aste possono essere collegate tra loro solo tramite nodi. Se le aste si incrociano senza condividere un nodo comune, non esiste alcuna connessione. In tali punti di intersezione non vengono trasmesse forze interne.
Graficamente, le aste possono essere inserite singolarmente o in modo continuo. Le funzioni corrispondenti sono accessibili tramite il pulsante a elenco.
Dopo aver inserito la sezione trasversale (vedere l'immagine Nuova asta), viene visualizzata una finestra di dialogo progettata come 'semplice' o 'generale' a seconda della funzione. La finestra di dialogo generale offre opzioni avanzate, ad esempio per definire linee curve o utilizzare le distanze tra le aste per l'inserimento.
Per impostazione predefinita, la finestra di dialogo Nuova asta è composta dalle schede Base e Sezione. Sono descritte nei due sottocapitoli seguenti.
Proprietà di un'asta

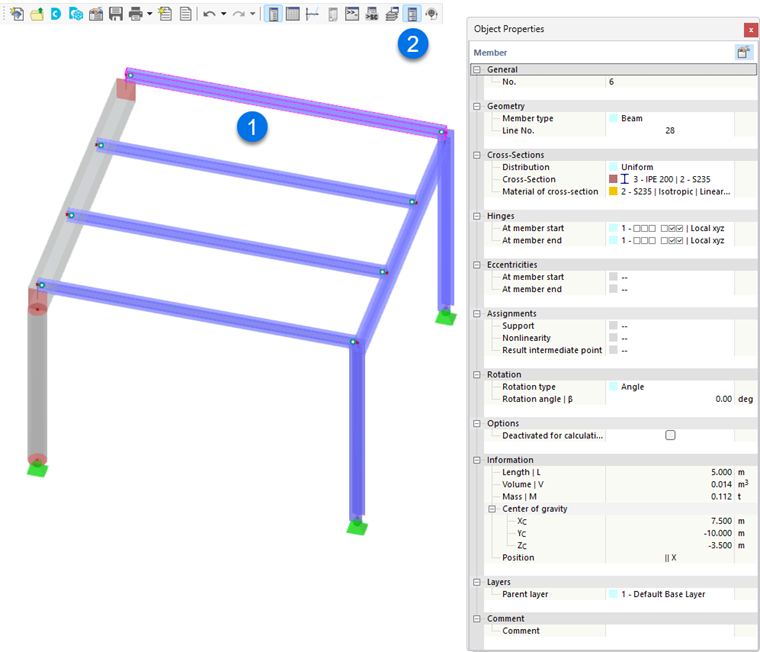

È possibile visualizzare le proprietà importanti di un'asta nel pannello Proprietà dell'oggetto:
- Selezionare l'asta.
- Attivare il pannello 'Proprietà dell'oggetto' tramite il pulsante
nella barra degli strumenti.
Nel pannello vengono visualizzate informazioni come tipo di asta, sezione, materiale e dati geometrici.
