Viariazioni della struttura

Una modifica strutturale consente di adattare individualmente le rigidità dei materiali, degli oggetti e dei tipi di oggetto. Inoltre, è possibile disattivare oggetti selezionati o proprietà oggettuali non lineari per il calcolo.

Finestra di dialogo 'Nuova modifica della struttura'

Modifica delle rigidità

Stabilisci in questa sezione, spuntando la casella, per quali tipi di oggetto desideri modificare le rigidità. Puoi modificare le proprietà di materiali, sezioni trasversali, aste, superfici, cerniere e supporti. Inoltre, è possibile considerare le specifiche rigidità degli oggetti di alcuni componenti aggiuntivi di verifica per l'analisi statica, come l'influenza dell'armatura del calcestruzzo armato (in preparazione), la classe di umidità delle aste in legno secondo SIA 261 [1] in connessione con SIA 265 [2], o l'influenza dei campi di taglio e delle culle di rotazione per le aste con un calcolo a sette gradi di libertà.

Le proprietà di rigidità dei singoli oggetti possono essere definite in schede separate. Sono adattate al tipo di oggetto. Per l'adattamento della rigidità di un materiale, per esempio, si fornisce il fattore di moltiplicazione o divisione per il modulo di elasticità e per il modulo di taglio.

Regolazione della rigidezza del materiale tramite il coefficiente

Per sezioni trasversali, supporti e cerniere puoi definire fattori per le singole rigidità o gradi di libertà. L'immagine seguente mostra come il momento d'inerzia di torsione di una sezione rettangolare viene ridotto al 10% della rigidità.

Regolazione della rigidezza della sezione trasversale per la torsione

Per aste e superfici è necessario assegnare o ridefinire un tipo di modifica della rigidità nelle relative schede. Questi tipi sono descritti nel capitolo Modifica della rigidità delle aste e nel capitolo Modifica della rigidità delle superfici.

Definizione della modifica della rigidezza per le aste

Inserisci i numeri delle aste e delle superfici pertinenti o seleziona gli oggetti graficamente tramite il pulsante .

Disattivazione delle non linearità

Se nel modello sono utilizzati oggetti con proprietà non lineari, puoi disattivare l'effetto di singoli tipi di oggetto. Ad esempio, puoi impedire la perdita di 'tipi di aste' come aste di trazione e compressione o forze di sollevamento in un 'supporto di superficie' a comportamento non lineare. Tutti gli oggetti con i campi di controllo spuntati saranno considerati lineari nel calcolo.

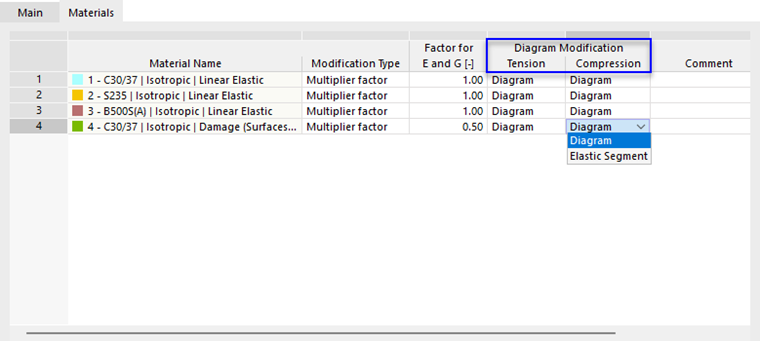

Se il componente aggiuntivo di analisi Comportamento del materiale non lineare è attivato (licenza richiesta), puoi anche disattivare non linearità del materiale. Nella scheda aggiuntiva 'Modelli di non linearità del materiale' sono elencati tutti i materiali con proprietà non lineari che hai definito.

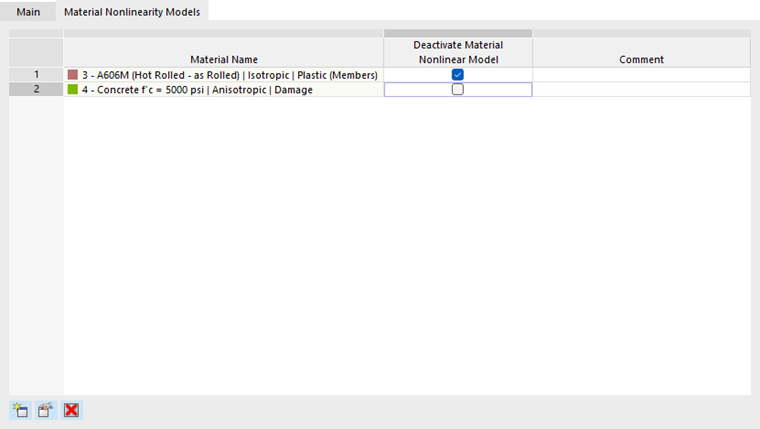

Disattivazione delle proprietà non lineari di un materiale

I campi di controllo della colonna 'Materiale disattivare | Modello non lineare' ti permettono di controllare quali materiali con proprietà non lineari saranno utilizzati in modo convenzionale (elastico lineare) nel calcolo.

Altre Opzioni

La funzione 'Disattiva oggetti' offre la possibilità di non considerare determinati oggetti modello nel calcolo. Ad esempio, puoi studiare l'effetto di aste temporanee (puntelli di montaggio) o supporti senza eliminare le aste o i supporti.

Spuntando il campo di controllo, la scheda 'Disattiva oggetti' diventa disponibile.

Disattivazione di aste e vincoli nodali

Puoi disattivare sia gli 'oggetti di rigidità' come aste, superfici e volumi sia i 'supporti'. Gli oggetti singoli devono essere definiti in una 'Selezione oggetto' (vedi capitolo Selezioni oggetto). Seleziona dalla lista una selezione oggetto esistente o crea un nuovo tipo tramite il pulsante .
