Flächensteifigkeitsmodifizierungen

Eine Flächensteifigkeitsmodifizierung bietet verschiedene Möglichkeiten, die Steifigkeit von Flächen zu beeinflussen.

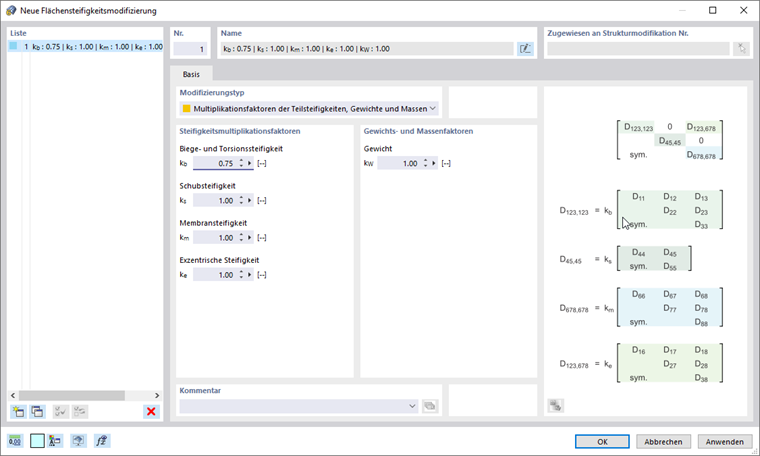

Dialog 'Neue Flächensteifigkeitsmodifizierung'

Modifizierungstyp

In der Liste stehen verschiedene Typen zur Auswahl. Die weiteren Abschnitte des Dialogs sind auf den Modifizierungstyp abgestimmt.

Modifizierungstyp auswählen

Multiplikationsfaktoren

Sie können die Steifigkeit auf verschiedene Weise über 'Multiplikationsfaktoren' anpassen:

• Gesamtsteifigkeiten: Alle Elemente der Steifigkeitsmatrix werden einheitlich mit dem Faktor 'k' multipliziert.
• Teilsteifigkeiten, Gewichte und Massen: Die Elemente der Steifigkeitsmatrix und das Gewicht sind über spezifische Faktoren modifizierbar.
• Steifigkeitsmatrixelemente: Jedes Element der Steifigkeitsmatrix kann durch einen Faktor beeinflusst werden.

Das Bild Neue Flächensteifigkeitsmodifizierung zeigt, wie die Biege- und Torsionssteifigkeit auf 75 % reduziert wird.

Einstellungen

Für US- und kanadische Normen bestehen Modifizierungsmöglichkeiten, um die Steifigkeitsfaktoren normkonform anzusetzen.

ACI 318-19 / CSA A23.3

Einstellungen für ACI

Wählen Sie den 'Komponententyp' in der Liste aus:

* Wände ungerissen

• Wände gerissen
• Flachplatten und Flachdecken

Der Faktor k_b zur Ermittlung der Biege- und Torsionssteifigkeit wird jeweils gemäß Norm eingestellt.
