Wyniki według linii

Wyniki dla podpartych linii można wyświetlić graficznie przy użyciu kategorii Reakcje podporowe. W przypadku zwolnień liniowych w kategorii Zwolnienia można kontrolować odkształcenia i siły. Wyniki numeryczne podpór liniowych i zwolnień liniowych znajdują się w kategorii tabeli Wyniki według linii.

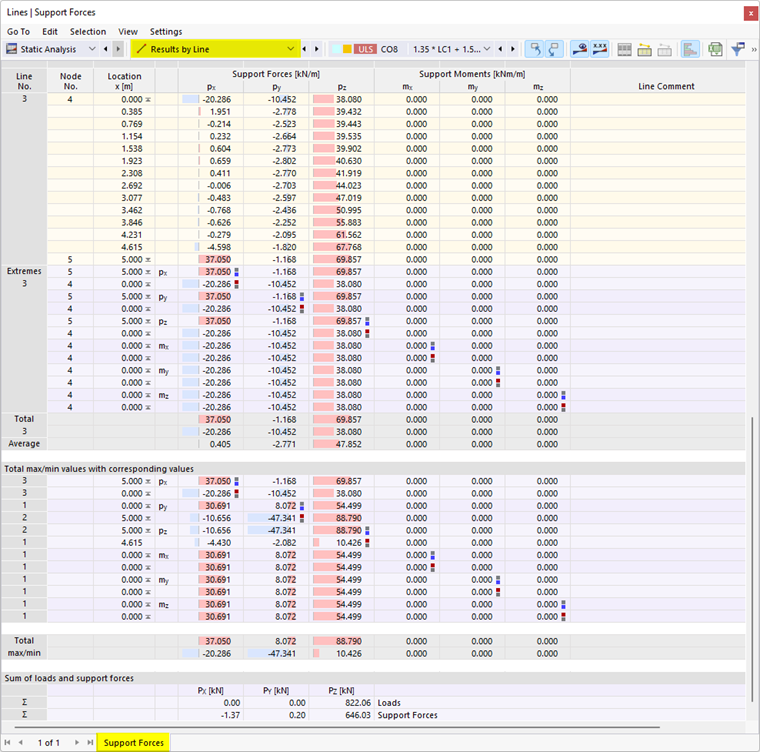

Wyniki według linii w tabeli

siły podporowe

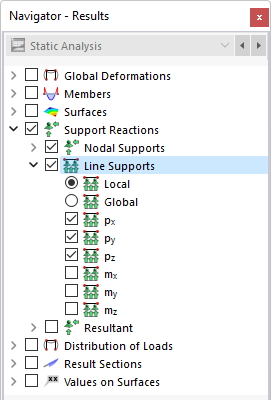

Wybór wyników podpory liniowej w Nawigatorze

Rysunek Wyniki według linii w tabeli przedstawia tabelę z siłami podporowymi dla linii. Siły podporowe są oznaczone przez 'p', a momenty podporowe przez 'm'. Zazwyczaj są one odniesione do lokalnego układu współrzędnych linii. W nawigatorze można zdefiniować symbole graficzne.

W tabeli wyszczególnione są siły i momenty podporowe uporządkowane według linii. 'Położenie x' opisuje odległość węzła ES od początku linii.

W tabeli wyświetlane są siły i momenty przyłożone do podpory liniowej. Tabela nie przedstawia zatem, ze względu na znaki, sił i momentów reakcji podpory. Znaki wynikają z kierunku osi globalnych. Jeżeli globalna oś Z jest skierowana w dół, przypadek obciążenia "ciężar własny" wywołuje dodatnią globalną siłę podporową p_Z. Siły podporowe widoczne w tabeli stanowią zatem obciążenia fundamentu.

Lokalne siły podporowe są odniesione do lokalnego układu osi linii; znaki przyłożonych sił wynikają zatem z kierunków lokalnych osi podpory. Można je wyświetlać i ukrywać za pomocą menu kontekstowego podpór liniowych.

W przeciwieństwie do wyników w tabeli, wektory 'Support Reactions' przedstawiają na rysunku siły i momenty od reakcji podpór. Komponenty są wizualizowane przez rozmiar i kierunek wektorów. Dodatni moment podporowy działa zgodnie z ruchem wskazówek zegara wokół odpowiedniej osi dodatniej.

Suma obciążeń i suma sił podporowych

W przypadku przypadków obciążeń i kombinacji obciążeń sumy kontrolne Σ obciążeń i sił podporowych są podawane w tabeli na końcu tabeli. Równowaga ta wykaże różnicę, jeżeli model posiada również podpory węzłowe, prętowe lub powierzchniowe. Te siły podporowe należy również uwzględnić w ogólnym bilansie.

Wykresy wyników dla sił podporowych

Siły podporowe można wyświetlić również graficznie w oknie 'Wykres wyników': Wybierz podporę liniową. Następnie w menu Wyniki należy wybrać opcję Wykresy wyników dla wybranych podpór liniowych. Można również kliknąć prawym przyciskiem myszy podporę liniową i wybrać opcję Wykresy wyników w menu kontekstowym.

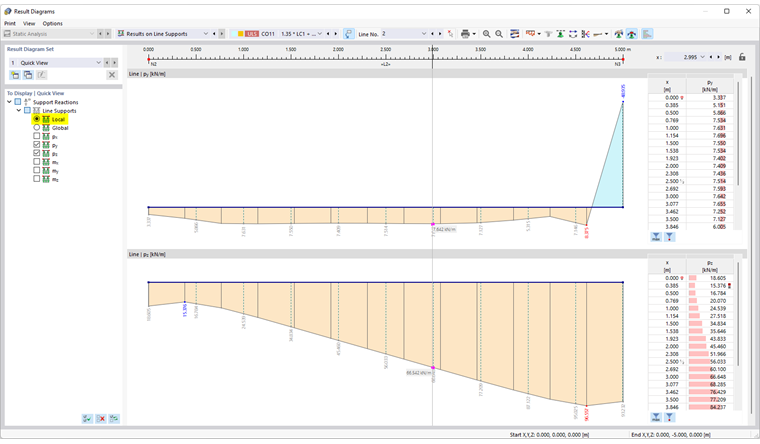

Wyświetlanie wykresów wyników podparcia liniowego

Okno 'Wykresy wyników' zostało opisane w rozdziale wyników.

Deformacje w zwolnieniach liniowych

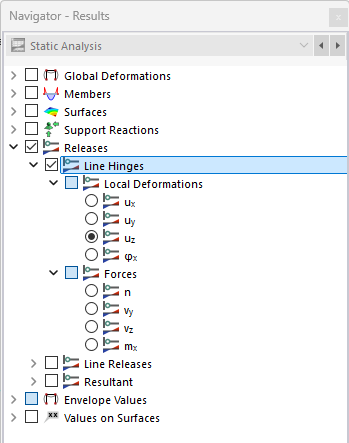

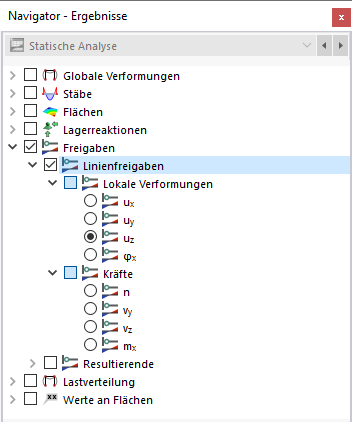

Wybór wyników w nawigatorze dla zwolnień liniowych

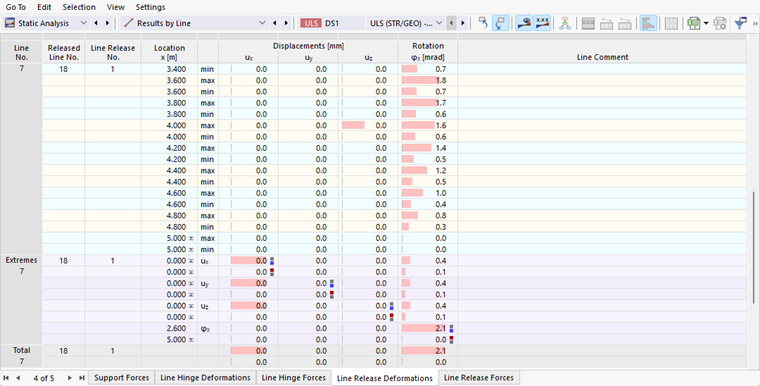

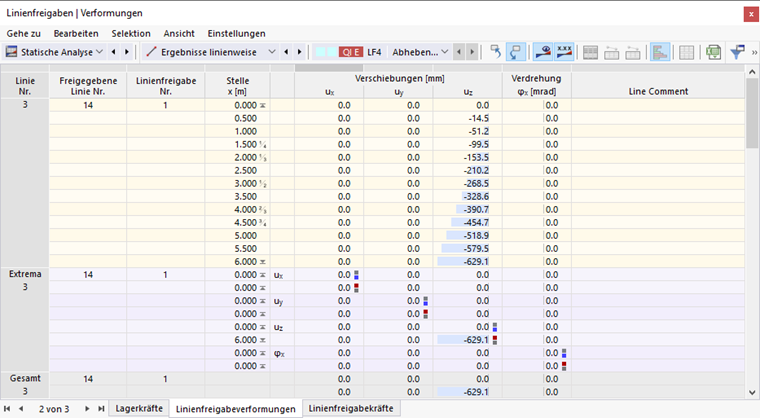

Odkształcenia zwolnień liniowych w tabeli

Jak opisano w rozdziale Zwolnienia liniowe, w przypadku zwolnienia liniowego tworzone są kopie oryginalnych linii. Przemieszczenia i obroty wygenerowanych kopii są pokazane graficznie oraz w tabeli.

Lokalne przemieszczenia i obroty odpowiadają 'warunkom typu zwolnienia' dla typów zwolnienia liniowego. Mają one następujące znaczenie:

Siły w zwolnieniach liniowych

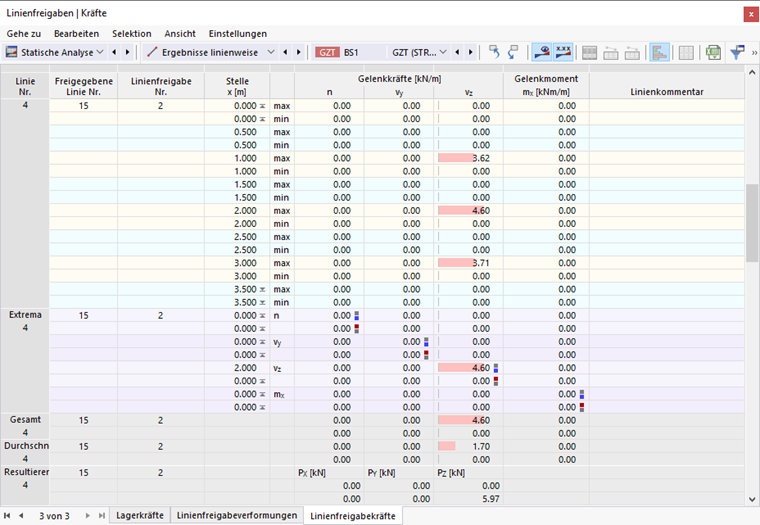

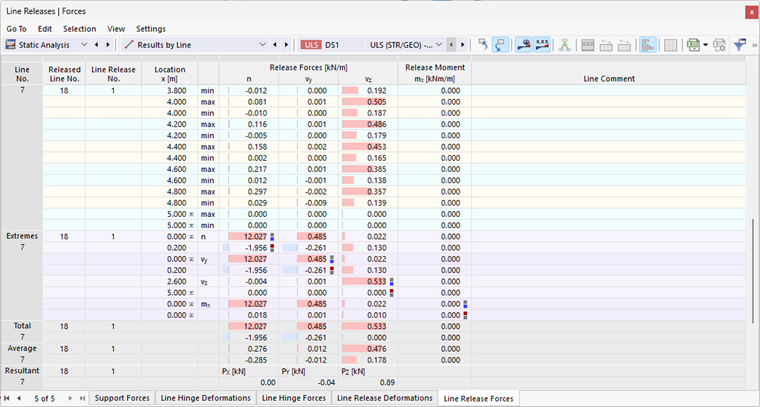

Liniowe siły zwolnienia w tabeli

Można kontrolować wyniki graficzne, wybierając Siły w kategorii 'Zwolnienia' (patrz image Wyniki dla zwolnień liniowych). Tabela 'Siły zwolnienia liniowego' przedstawia siły wewnętrzne linii, występujące w każdym punkcie siatki ES. Wartości są zależne od długości i odpowiadają 'warunkom typu zwolnienia' dla typów zwolnienia liniowego:

FAQ 004954 wyjaśnia, jak interpretować znaki sił w zwolnieniu liniowym.

Tabela pokazuje również wartości średnie i wypadkowe P_X, P_Y i P_Z (patrz Rysunek Siły zwolnienia liniowego w tabeli). Siły wynikowe są odniesione do globalnego układu współrzędnych. Wypadkowe można wyświetlić graficznie za pomocą kategorii Wypadkowe w nawigatorze.

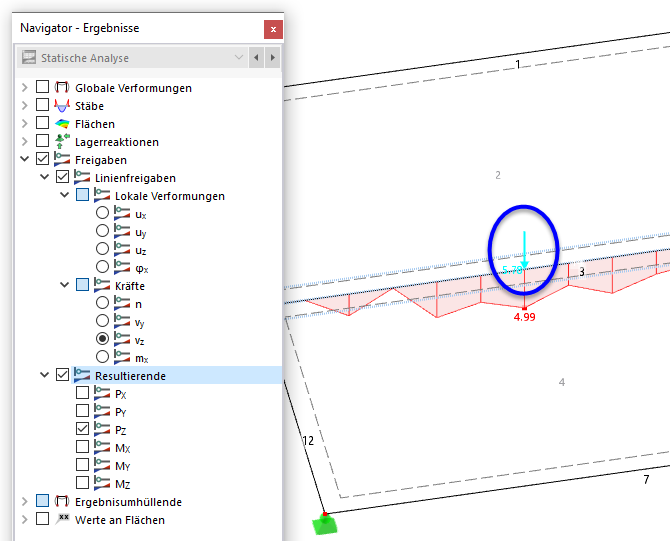

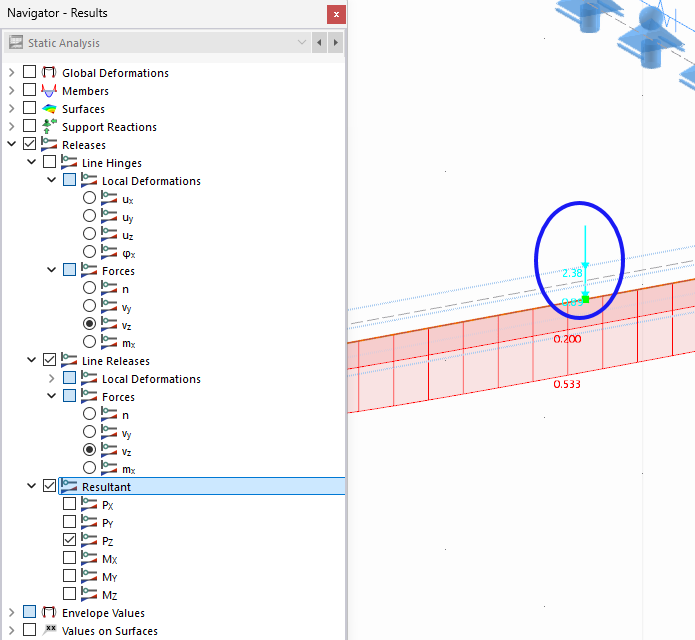

Wypadkowa zwolnienia liniowego

Więcej informacji na temat oceny wypadkowych można znaleźć w artykule technicznym Kierunek i stosunek wynikowych przekroju i zwolnienia.
