Výsledky po liniích

Výsledky pro podepřené linie lze graficky zobrazit v kategorii Podporové reakce. Pokud jsou k dispozici liniová uvolnění , lze v kategorii Uvolnění nastavit deformace a síly. Číselné výsledky liniových podpor a liniových uvolnění najdete v kategorii výsledků po liniích.

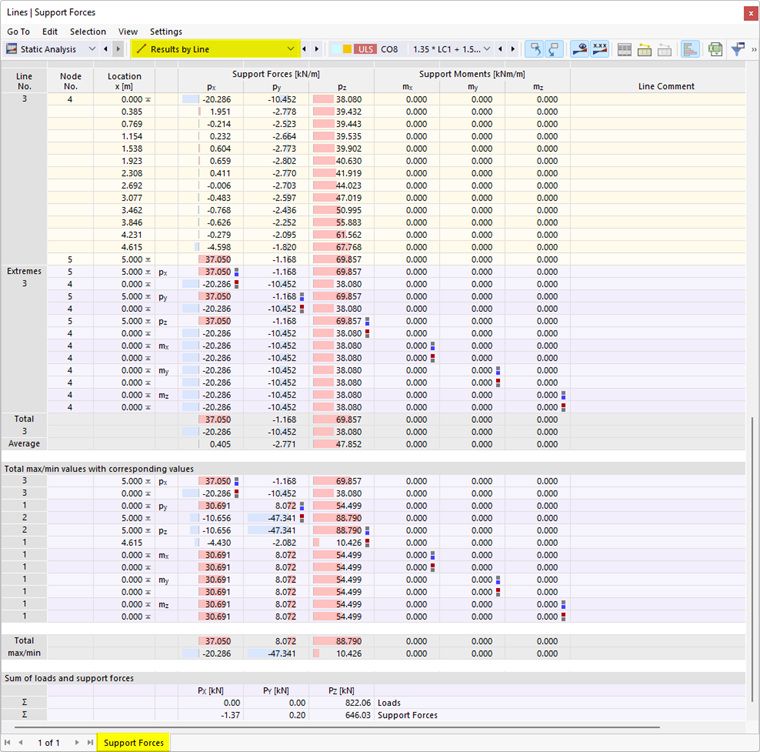

Výsledky po řádcích v tabulce

Podporové síly

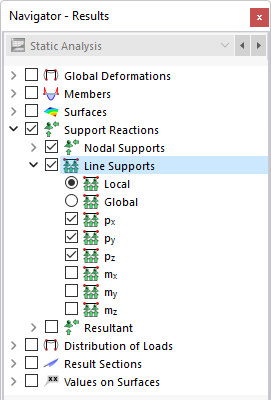

Výběr výsledků pro liniové podpory v navigátoru

Na obrázku Výsledky po liniích v tabulce je tabulka s podporovými silami linií. Podporové síly se označují 'p', podporové momenty 'm'. Obvykle se vztahují k lokálnímu osovému systému linií. V navigátoru lze určit, které složky se graficky zobrazí.

V tabulce jsou uvedeny podporové síly a momenty seřazené po liniích. Poloha 'x' udává vzdálenost uzlu sítě KP od začátku linie.

V tabulce jsou uvedeny síly a momenty, které působí na liniovou podporu. Podle znamének tak nejde o silové a momentové reakce od podpory. Znaménka se řídí směrem globálních os. Pokud globální osa_Z směřuje dolů, je zatěžovací stav "Vlastní tíha" výsledkem například kladné globální podporové síly pZ. Podporové síly uvedené v tabulce tak vlastně odpovídají zatížením na základ.

Lokální podporové síly se vztahují k lokálnímu osovému systému linií; znaménka působících sil tak vyplývají ze směrů lokálních os podpory. V místní nabídce liniové podpory je lze zobrazit a skrýt.

Na rozdíl od tabulky představují vektory 'podporové reakce' v grafice silové a momentové reakce od podpor. Složky jsou zobrazeny podle velikosti a směru vektorů. Kladný podporový moment působí pravotočivě okolo příslušné kladné osy.

Souhrn zatížení a souhrn podporových sil

U zatěžovacích stavů a kombinací zatížení se na konci tabulky zobrazí kontrolní součty Σ zatížení a podporových sil. Pokud model obsahuje také uzlové, prutové nebo plošné podpory, objeví se v tomto porovnání rozdíl. Tyto podporové síly se zohledňují také v celkové rovnováze.

Průběhy výsledků podporových sil

Podporové síly lze také graficky zobrazit v okně 'Průběhy výsledků'. Vyberte liniovou podporu. V nabídce Výsledky vyberte Průběhy výsledků pro vybrané liniové podpory. Rovněž je možné kliknout pravým tlačítkem myši na liniovou podporu a vybrat tam položku Průběhy výsledků.

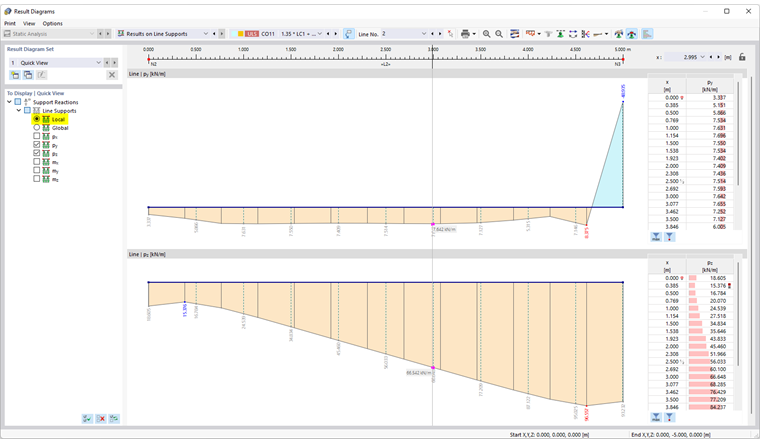

Zobrazení průběhů výsledků liniových podpor

Okno 'Průběhy výsledků' je popsáno v kapitole Průběhy výsledků.

Deformace liniových uvolnění

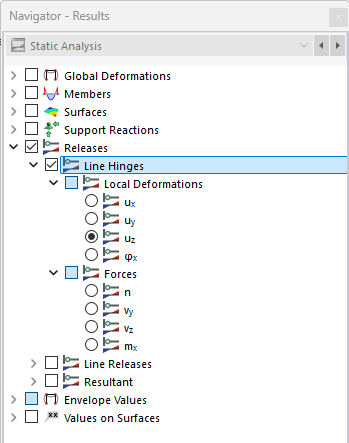

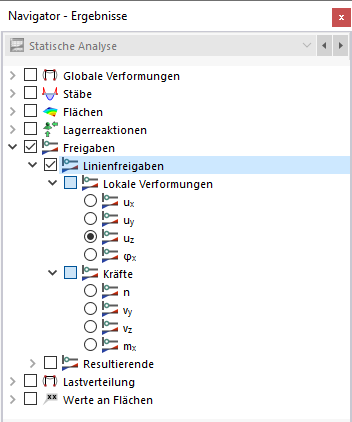

Výběr výsledků pro liniová uvolnění v navigátoru

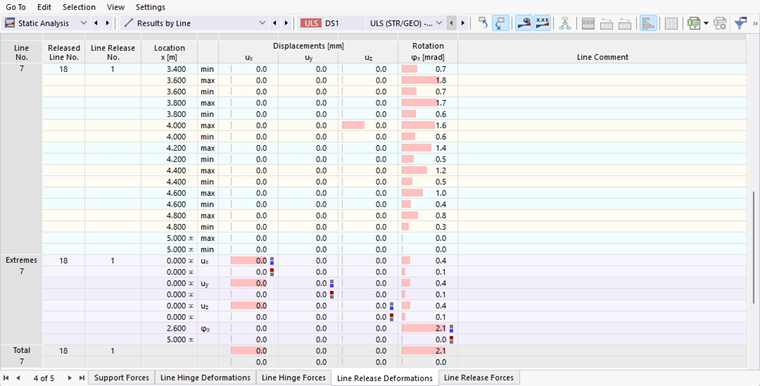

Deformace liniových uvolnění v tabulce

Jak je popsáno v kapitole Liniová uvolnění, v případě liniového uvolnění se vytvoří kopie původních linií. Posuny a natočení těchto vygenerovaných kopií se zobrazí v grafice a v tabulce.

Lokální posuny a natočení odpovídají 'podmínkám typu uvolnění' typů liniového uvolnění. Mají následující význam:

Síly liniového uvolnění

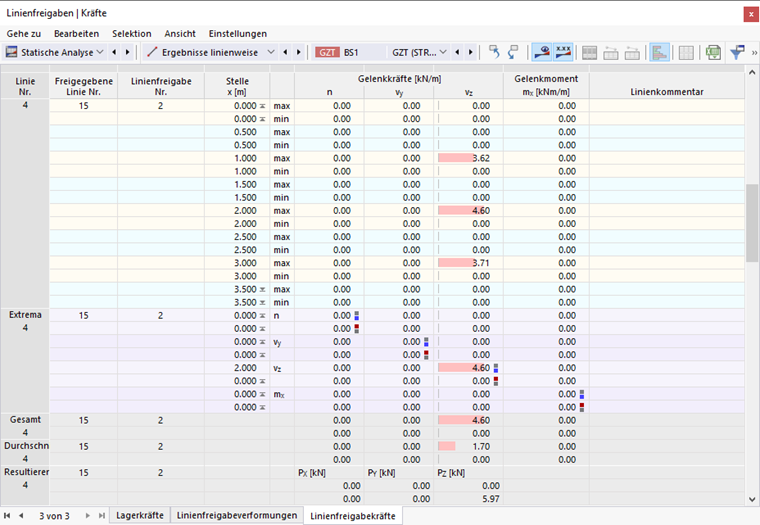

Liniové uvolnění v tabulce

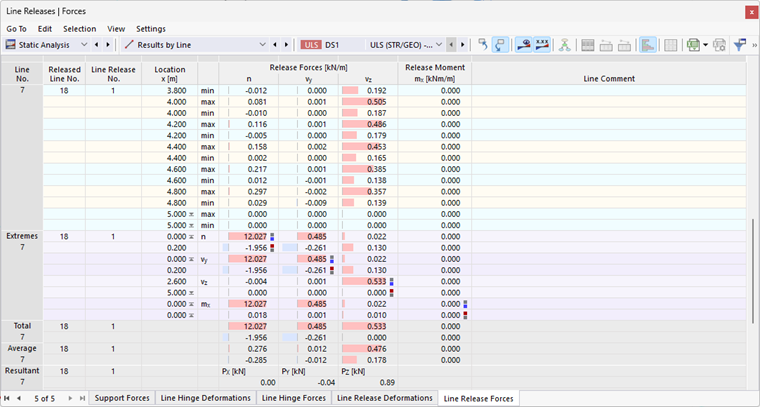

Grafické zobrazení výsledků je možné ovládat výběrem Síly v kategorii 'Uvolnění' (viz obrázek Výsledky pro liniová uvolnění). V tabulce 'Síly v uvolnění na linii' jsou uvedeny vnitřní síly uvolněných linií, které jsou k dispozici v každém bodě sítě prvků. Hodnoty se vztahují k délce a odpovídají 'podmínkám typu uvolnění' typů liniového uvolnění:

FAQ 004954 vysvětluje, jak interpretovat znaménka liniových vypínacích sil.

V tabulce jsou uvedeny také průměrné hodnoty a výslednice P_X, P_Y a P_Z (viz obrázek Liniové uvolnění v tabulce). Výsledné síly se vztahují ke globálnímu souřadnému systému. Výsledné hodnoty lze zobrazit graficky pomocí kategorie v navigátoru Výslednice.

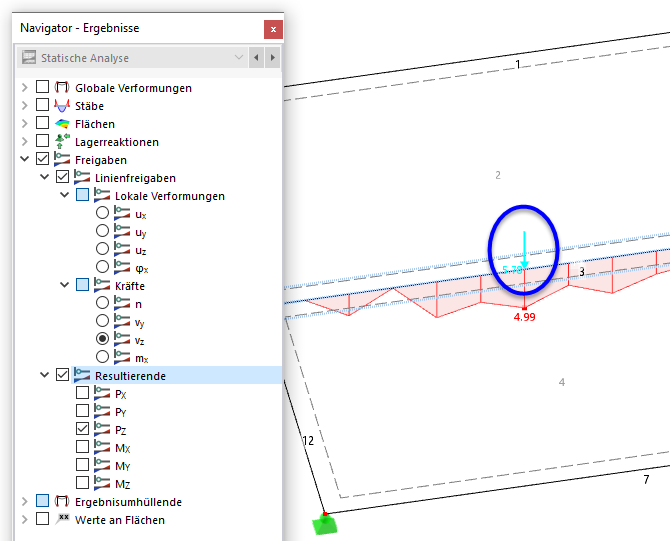

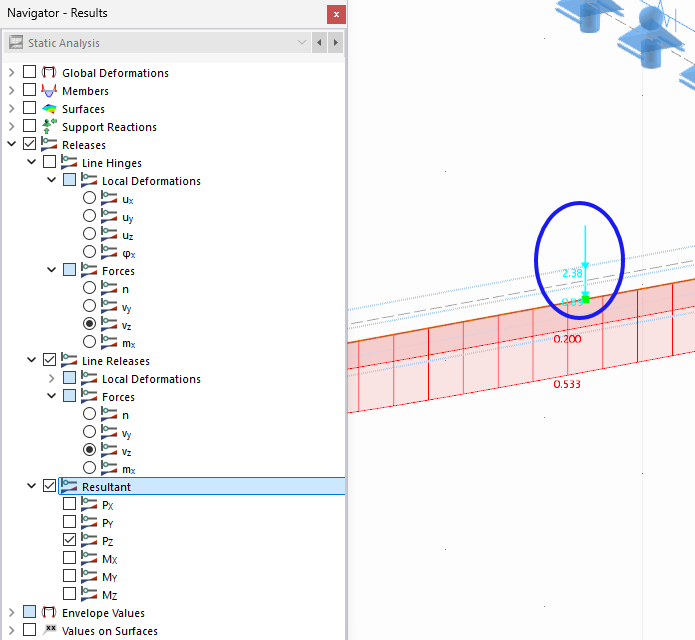

Výslednice liniového uvolnění

V odborném článku Směr a vztah výslednic řezu a uvolnění najdete další informace o vyhodnocení výslednic.
