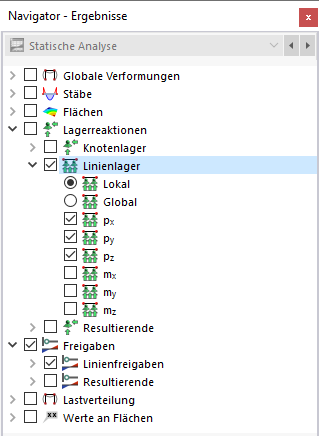

Sie können die Ergebnisse für gelagerte Linien grafisch über die Kategorie Lagerreaktionen darstellen. Wenn Linienfreigaben vorliegen, können Sie die Verformungen und Kräfte in der Kategorie Freigaben steuern. Die numerischen Ergebnisse der Linienlager und Linienfreigaben finden Sie in der Tabellen-Kategorie Ergebnisse linienweise.
Lagerkräfte

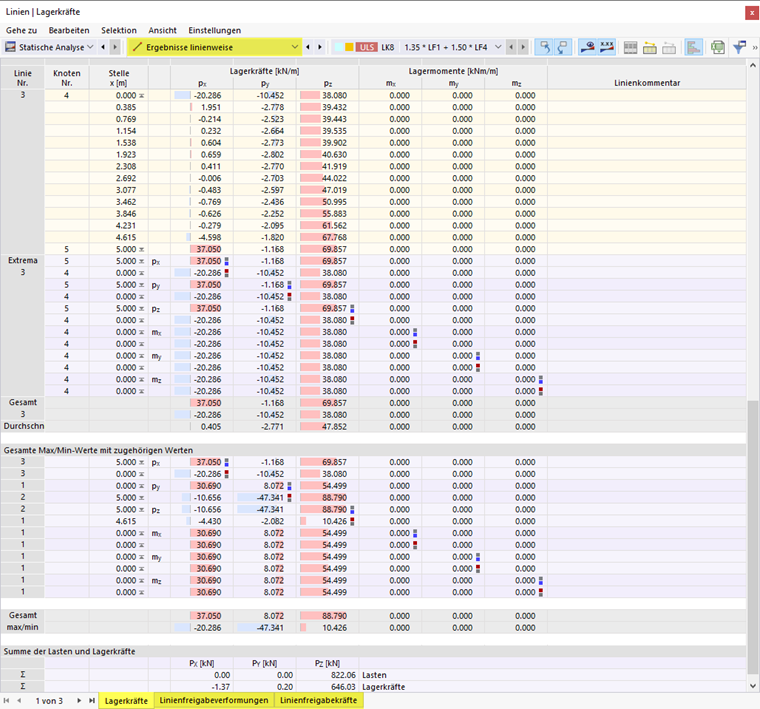

Das Bild Ergebnisse linienweise in Tabelle zeigt die Tabelle mit den Lagerkräften der Linien. Die Lagerkräfte werden mit 'p', die Lagermomente mit 'm' bezeichnet. Sie sind in der Regel auf das lokale Achsensystem der Linien bezogen. Im Navigator können Sie festlegen, welche Komponenten grafisch dargestellt werden.
In der Tabelle sind die Lagerkräfte und -momente nach Linien geordnet aufgelistet. Die 'Stelle x' beschreibt den Abstand des FE-Knotens vom Linienanfang.
Die Tabelle gibt die Kräfte und Momente an, die in das Linienlager eingeleitet werden. Es handelt sich also vorzeichenmäßig nicht um die Reaktionskräfte oder -momente vonseiten des Lagers. Die Vorzeichen ergeben sich aus der Richtung der globalen Achsen. Ist die globale Z-Achse nach unten gerichtet, so hat der Lastfall "Eigengewicht" beispielsweise eine positive globale Lagerkraft pZ zur Folge. Die in der Tabelle ausgewiesenen Lagerkräfte stellen damit die Fundamentlasten dar.
Die lokalen Lagerkräfte sind auf das lokalen Achsensystem der Linien bezogen; die Vorzeichen der eingeleiteten Kräfte ergeben sich damit aus den Richtungen der lokalen Lagerachsen. Diese können Sie über das Linienlager-Kontextmenü ein- und ausblenden.
Anders als in der Tabelle stellen die 'Lagerreaktionen'-Vektoren in der Grafik die Reaktionskräfte und -momente vonseiten der Lager dar. Die Komponenten werden durch die Größe und Richtung der Vektoren visualisiert. Ein positives Lagermoment wirkt rechtsschraubig um die jeweilige positive Achse.
Summe der Lasten und Summe der Lagerkräfte
Bei Lastfällen und Lastkombinationen werden am Ende der Tabelle die Kontrollsummen Σ von Belastung und Lagerkräften angegeben. Diese Bilanz wird eine Differenz ausweisen, wenn das Modell auch Knoten-, Stab- oder Flächenlager aufweist. Diese Lagerkräfte sind in der Gesamtbilanz ebenfalls zu berücksichtigen.
Ergebnisverläufe der Lagerkräfte

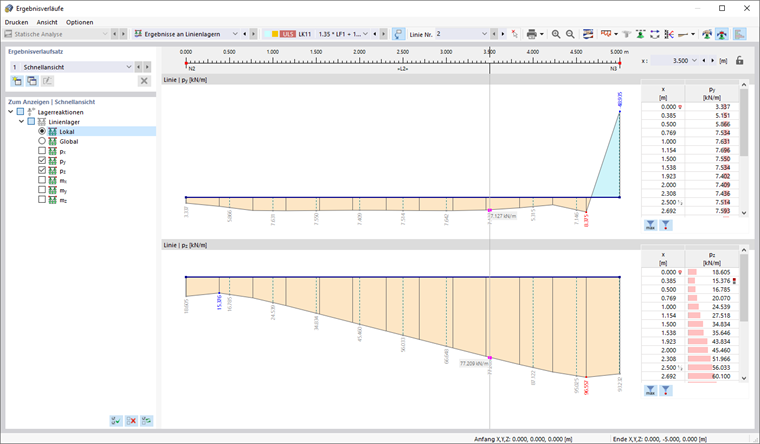

Sie können die Lagerkräfte grafisch auch im Fenster 'Ergebnisverläufe' darstellen: Selektieren Sie das Linienlager. Im Menü Ergebnisse wenden Sie dann die Funktion Ergebnisverläufe für selektierte Linienlager an. Sie können auch das Linienlager mit der rechten Maustaste anklicken und dort den Eintrag Ergebnisverläufe benutzen.
Das Fenster 'Ergebnisverläufe' ist im Kapitel Ergebnisverläufe beschrieben.
Linienfreigabeverformungen

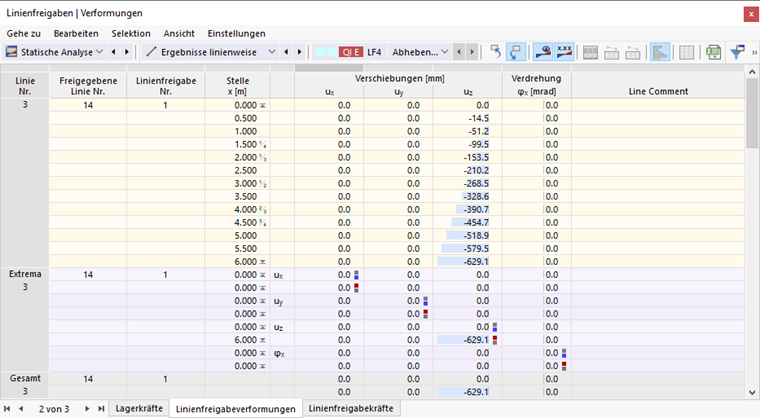

Wie im Kapitel Linienfreigaben beschrieben, entstehen bei einer Linienfreigabe Kopien der Originallinien. In der Grafik und in der Tabelle werden die Verschiebungen und Verdrehungen dieser generierten Kopien angezeigt.
Die lokalen Verschiebungen und Verdrehungen entsprechen den 'Freigabetyp-Bedingungen' der Linienfreigabe-Typen. Sie bedeuten:
| ux | Verschiebung in Richtung der lokalen x-Achse |
| uy | Verschiebung in Richtung der lokalen y-Achse |
| uz | Verschiebung in Richtung der lokalen z-Achse |
| φx | Verdrehung um die lokale x-Achse |
Linienfreigabekräfte

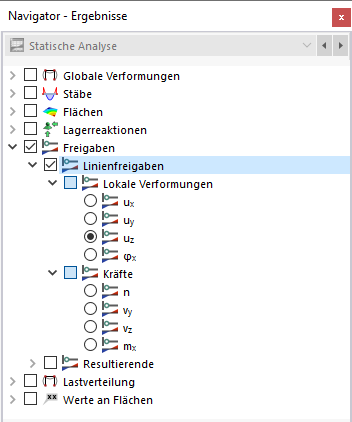

Die grafischen Ergebnisse können Sie über den Eintrag Kräfte in der Kategorie 'Freigaben' steuern (siehe Bild Ergebnisse für Linienfreigaben). In der Tabelle 'Linienfreigabekräfte' werden die Schnittgrößen der freigegebenen Linien angegeben, die in jedem FE-Netzpunkt vorliegen. Die Werte sind längenbezogen und entsprechen den 'Freigabetyp-Bedingungen' der Linienfreigabe-Typen:
| n | Längskraft in Richtung der lokalen x-Achse |
| vy | Querkraft in Richtung der lokalen y-Achse |
| vz | Querkraft in Richtung der lokalen z-Achse |
| mx | Moment um die lokale x-Achse |
In der FAQ 004954 wird erläutert, wie die Vorzeichen der Linienfreigabekräfte zu interpretieren sind.

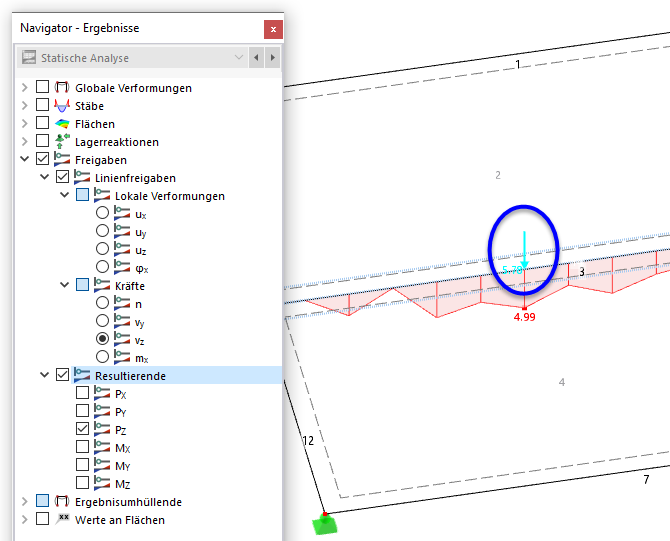

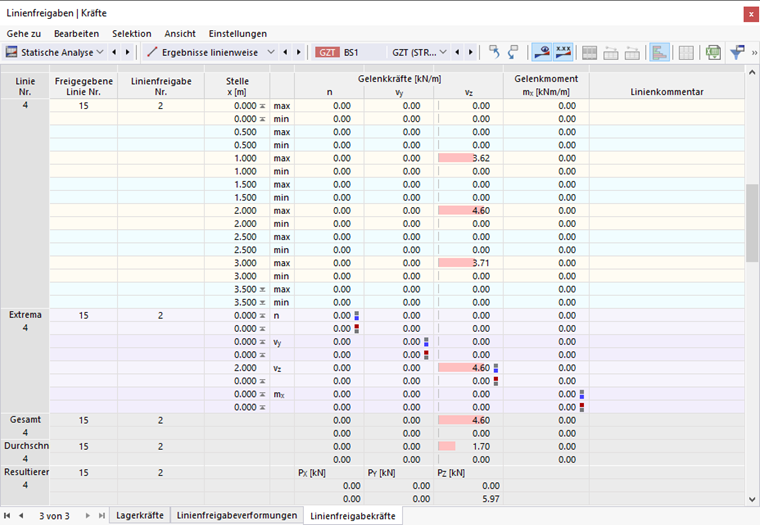

In der Tabelle werden für jede Linie auch die Durchschnittswerte und die Resultierenden PX, PY und PZ angegeben (siehe Bild Linienfreigabekräfte in Tabelle). Die resultierenden Kräfte sind jeweils auf das globale Koordinatensystem bezogen. Grafisch können Sie die Resultierenden über die Navigatorkategorie Resultierende darstellen.
Im Fachbeitrag Richtung und Bezug der Schnitt- und Freigaben-Resultierenden finden Sie weitere Hinweise zur Auswertung der Resultierenden.
