Naprężenia kontaktowe

W przypadku powierzchni wyposażonych w podporę powierzchniową można wyświetlić w nawigatorze i w tabeli 'Naprężenia w kontakcie'. W tabeli wyszczególniono naprężenia kontaktowe dla każdej powierzchni zgodnie ze specyfikacją podaną w # extbookmark manual|toDisplayTab|Menedżer tabel wyników#.

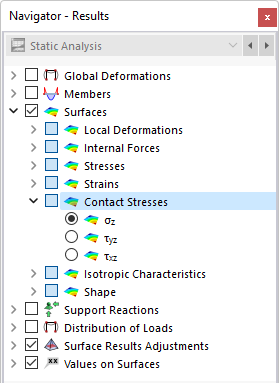

01 Wybór naprężeń kontaktowych w Nawigatorze

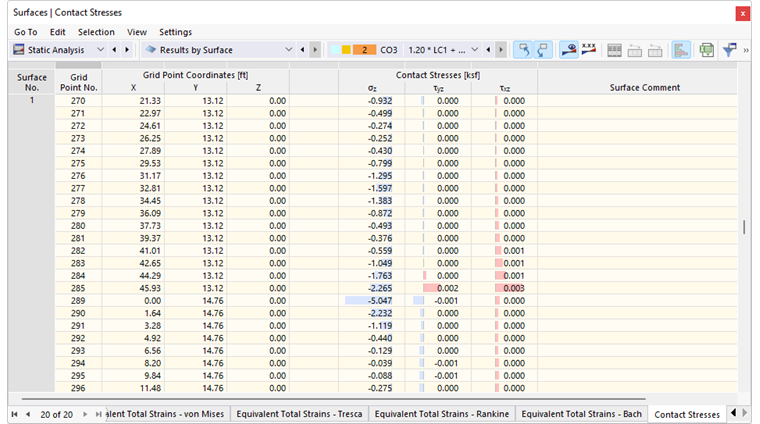

02 Naprężenia kontaktowe powierzchni w tabeli

Naprężenia kontaktowe mają następujące znaczenie:

σ_{z} = \frac{F_{z}}{A}

F_Z	Siła kontaktowa w węźle ES w kierunku z
[LinkToImage04]	Obszar zastosowania węzła ES

Naprężenie kontaktowe σ_z („Nacisk gruntu”) w kierunku osi powierzchni z

τ_{y z} = \frac{F_{y}}{A}

F_y	Siła kontaktowa w węźle ES w kierunku y
[LinkToImage04]	Obszar zastosowania węzła ES

Naprężenie ścinające τ_yz na podstawie podłoża powierzchniowego

τ_{x z} = \frac{F_{x}}{A}

F_x	Siła kontaktowa w węźle ES w kierunku x
[LinkToImage04]	Obszar zastosowania węzła ES

Naprężenie ścinające τ_xz na podstawie podłoża powierzchniowego

Tabela przedstawia naprężenia jako siłę na jednostkę powierzchni, które są wprowadzane do podpory powierzchniowej. Zatem w odniesieniu do znaków tabela nie pokazuje sił ani momentów reakcji podpory. Znaki wynikają z kierunku osi globalnych. Jeżeli lokalna oś z powierzchni jest skierowana w dół, przypadek obciążenia „ciężarem własnym” powoduje na przykład naprężenie dodatnie σ_z. Zatem znaki wynikają z kierunku lokalnej osi z powierzchni.

Informacje

Użyj opcji Odwróć lokalny układ osi z menu kontekstowego powierzchni, aby zmienić orientację lokalnej osi Z. Ta opcja jest dostępna dla wszystkich modeli typu '3D'. Należy pamiętać, że użycie tej funkcji powoduje również zmianę kierunku działania nieliniowości.

Suma obciążeń i suma sił podporowych

Dla przypadków obciążeń i kombinacji obciążeń, sumy kontrolne Σ obciążeń i sił podporowych są podane na końcu tabeli. Równowaga ta pokaże różnicę, jeżeli model posiada również podpory węzłowe, liniowe lub prętowe. Te siły podporowe należy również uwzględnić w ogólnym bilansie.
