Modificaciones estructurales

Una modificación de estructura permite ajustar individualmente las rigideces de materiales, objetos y tipos de objetos. Además, es posible desactivar objetos seleccionados o propiedades de objetos no lineales para el cálculo.

Cuadro de diálogo 'Nueva modificación estructural'

Modificar rigideces

En esta sección, mediante la selección de casillas de verificación, puede establecer para qué tipos de objeto desea ajustar las rigideces. Puede cambiar las propiedades de materiales, secciones transversales, barras, superficies, articulaciones y apoyos. Además, es posible considerar las rigideces específicas de algunos complementos de diseño para el análisis estático, como la influencia del refuerzo de hormigón armado (en preparación), la clase de humedad de las barras de madera según SIA 261 [1] en relación con SIA 265 [2] o la influencia de los campos de cortante y las torsiones para barras en un cálculo con siete grados de libertad.

Las propiedades de rigidez de los objetos individuales se pueden definir en pestañas separadas. Están ajustadas al tipo de objeto. Por ejemplo, para ajustar la rigidez de un material, especifique el factor de multiplicación o factor de división para el módulo elástico y módulo de cortante.

Ajuste de la rigidez del material a través de un factor

En secciones transversales, apoyos y articulaciones, puede establecer factores para las rigideces o grados de libertad individuales. La siguiente imagen muestra cómo se reduce el momento de inercia torsional de una sección rectangular al 10% de la rigidez.

Ajuste de la rigidez de la sección para la torsión

Para barras y superficies, se debe asignar o definir un nuevo tipo de modificación de rigidez en las pestañas correspondientes. Estos tipos se describen en los capítulos Modificaciones de rigidez de barras y Modificaciones de rigidez de superficies.

Definición de la modificación de rigidez para barras

Ingrese los números de las barras y superficies relevantes o seleccione los objetos gráficamente mediante el botón .

Desactivar no linealidades

Si en el modelo se utilizan objetos con propiedades no lineales, puede desactivar el efecto de tipos de objetos individuales. Por ejemplo, previene la falla de 'tipos de barra' como barras de tracción y compresión o fuerzas de levantamiento en un 'apoyo de superficie' que actúa de manera no lineal. Todos los objetos cuyos campos de control estén marcados se considerarán como teniendo un comportamiento lineal en el cálculo.

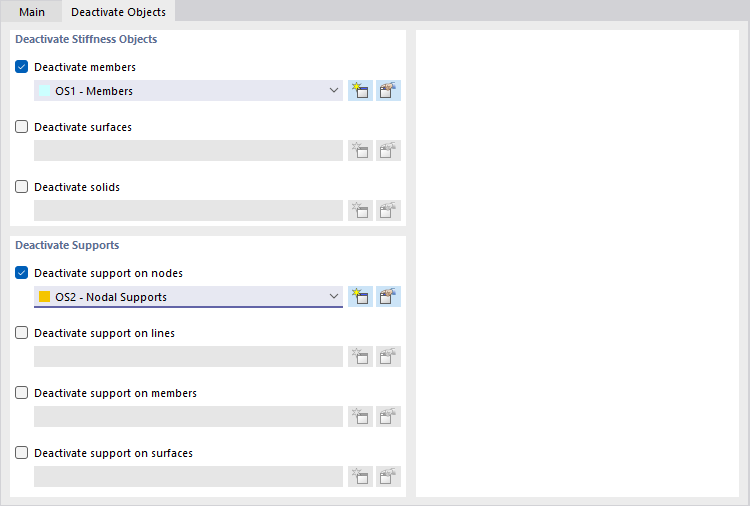

Desactivación de barras y apoyos en nudos

Puede inactivar tanto 'objetos de rigidez' como barras, superficies y volúmenes, así como 'apoyos'. Los objetos individuales deben definirse en una 'selección de objetos' (ver el capítulo Selecciones de objetos). Seleccione una selección de objetos existente en la lista o cree un nuevo tipo a través del botón .
