Une modification de structure permet d'ajuster individuellement les rigidités des matériaux, objets et types d'objets. De plus, il est possible de désactiver les objets sélectionnés ou les propriétés non linéaires des objets pour le calcul.
Modifier les rigidités
Dans cette section, cochez pour quels types d'objets vous souhaitez ajuster les rigidités. Vous pouvez modifier les propriétés des matériaux, sections, barres, surfaces, articulations et appuis. Il est également possible de tenir compte des rigidités spécifiques d'objet de certains modules complémentaires pour l'analyse statique, par exemple l'influence de l'armature en béton armé (en préparation), la classe d'humidité des barres en bois selon SIA 261 [1] en relation avec SIA 265 [2] ou l'influence des champs de cisaillement et des lits tournants pour les barres dans un calcul à sept degrés de liberté.
Les propriétés de rigidité des objets individuels peuvent être définies dans des onglets séparés. Ils sont adaptés au type d'objet. Pour l'ajustement de la rigidité d'un matériau, par exemple, entrez le facteur de multiplication ou de division pour le module d'élasticité et le module de cisaillement.
Pour les sections, les appuis et les articulations, vous pouvez définir des facteurs pour les différentes rigidités ou degrés de liberté. L'image suivante montre comment le moment d'inertie en torsion d'une section rectangulaire est réduit à 10 % de la rigidité.
Pour les barres et les surfaces, un type de modification de rigidité doit être attribué ou défini dans les onglets correspondants. Ces types sont décrits dans le chapitre Modifications de rigidité de barre et le chapitre Modifications de rigidité de surface.
Entrez les numéros des barres et surfaces pertinentes ou sélectionnez les objets à l'aide du bouton
graphiquement.
Désactiver les non-linéarités
Si des objets avec des propriétés non linéaires sont utilisés dans le modèle, vous pouvez désactiver l'effet de certains types d'objets. Cela empêche par exemple les 'types de barres' défaillants comme les barres de traction et compression ou les forces de soulèvement dans un 'appui surfacique' non linéaire. Tous les objets dont les cases sont cochées seront considérés comme linéaires dans le calcul.

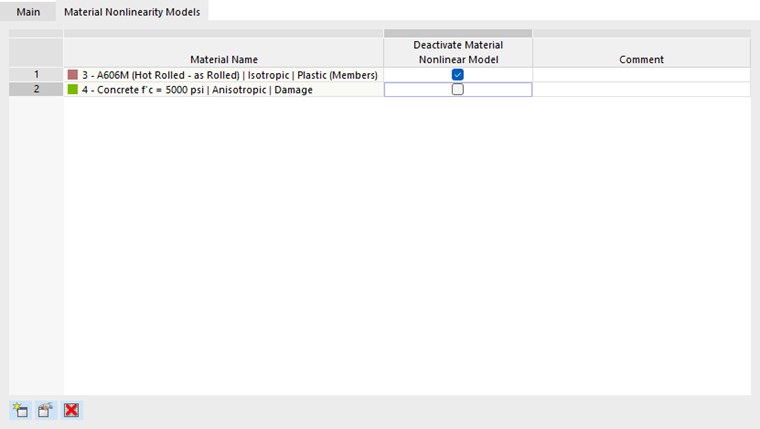

Si le module complémentaire d'analyse Comportement matériau non linéaire est activé (licence requise), vous pouvez également désactiver les non-linéarités des matériaux. Dans l'onglet supplémentaire 'Modèles de non-linéarité du matériau', tous les matériaux avec des propriétés non linéaires que vous avez définis sont listés.
Avec les cases à cocher de la colonne 'Désactiver matériau | Modèle non linéaire', vous pouvez contrôler quels matériaux avec des propriétés non linéaires doivent être utilisés conventionnellement (élasticité linéaire) dans le calcul.
Autres options
La fonction 'Désactiver les objets' offre la possibilité de ne pas prendre en compte certains objets du modèle lors du calcul. Par exemple, vous pouvez examiner l'effet des barres temporaires (poteaux de montage) ou des appuis, sans supprimer les barres ou les appuis.
En cochant la case de contrôle, l'onglet 'Désactiver les objets' devient disponible.
Vous pouvez désactiver à la fois les 'objets de rigidité' comme les barres, surfaces et volumes et les 'appuis'. Les objets individuels doivent être définis dans une 'sélection d'objets' (voir chapitre Sélections d'objets). Choisissez dans la liste une sélection d'objets existante ou créez un nouveau type à l'aide du bouton
.
