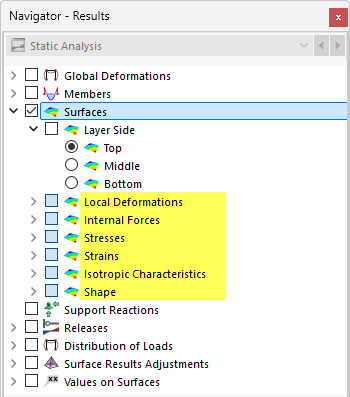

È possibile visualizzare i risultati per le superfici graficamente tramite la categoria del navigatore Superfici. I risultati numerici delle superfici si trovano nelle categorie della tabella Risultati per superfici nei punti della griglia e Risultati per superfici nei nodi mesh.
Nodi mesh EF e punti della griglia

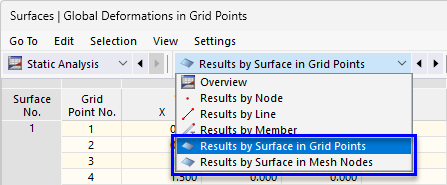

I risultati grafici si basano sui risultati nei nodi mesh EF. In forma tabellare, oltre ai risultati nei nodi EF, sono disponibili anche i valori interpolati nei punti della griglia definiti per ogni superficie (vedere il capitolo Superfici). Questa griglia rappresenta un output in punti di risultato con distanze regolari, indipendente dalla mesh EF.
I valori dei risultati dei punti della griglia possono essere visualizzati anche nel grafico. Questa opzione è descritta nel capitolo Valori dei risultati sulle superfici.
Lato dello strato

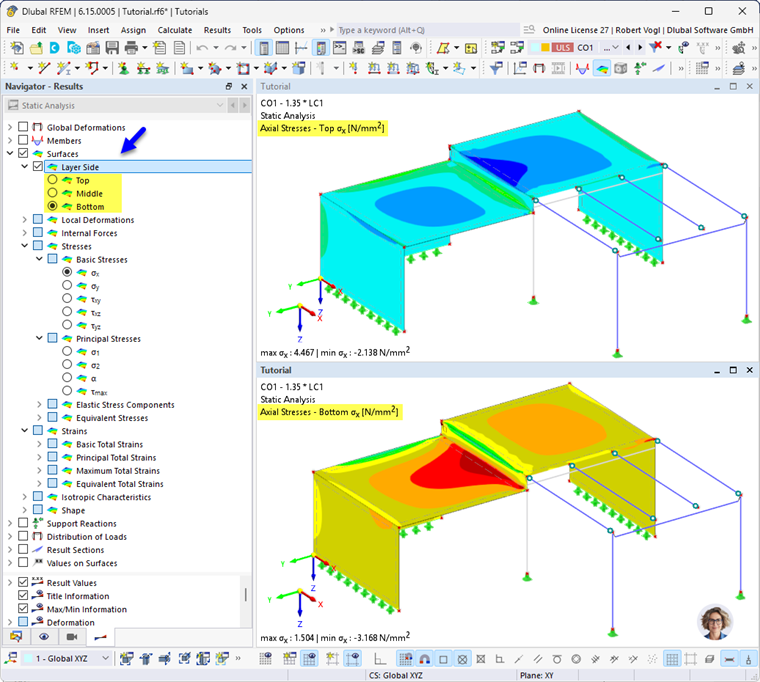

Il pannello di controllo del navigatore Lato dello strato consente di passare rapidamente tra i risultati dei lati superiore e inferiore e i centri delle superfici.
In questo modo è possibile verificare, ad esempio, le tensioni e le distorsioni che si verificano sui lati delle superfici soggette a flessione. Le forze interne della superficie, invece, si riferiscono sempre ai risultati dei centri delle superfici derivanti dall'analisi EF (piano del modello wireframe).
Se il pannello di controllo 'Lato dello strato' è disattivato, è possibile selezionare i risultati dei lati della superficie tramite i pannelli di controllo delle tensioni e delle distorsioni (σx+, σx-, εx+, εx-, ecc.).
Superiore / Inferiore
Se l'asse z locale nei Dati di base del modello è orientato verso il basso, il lato superiore si trova sul lato della superficie in direzione dell'asse z negativo della superficie (−z), il lato inferiore corrispondentemente in direzione dell'asse z positivo (+z). Se l'asse z locale è orientato verso l'alto, questa definizione si inverte.
