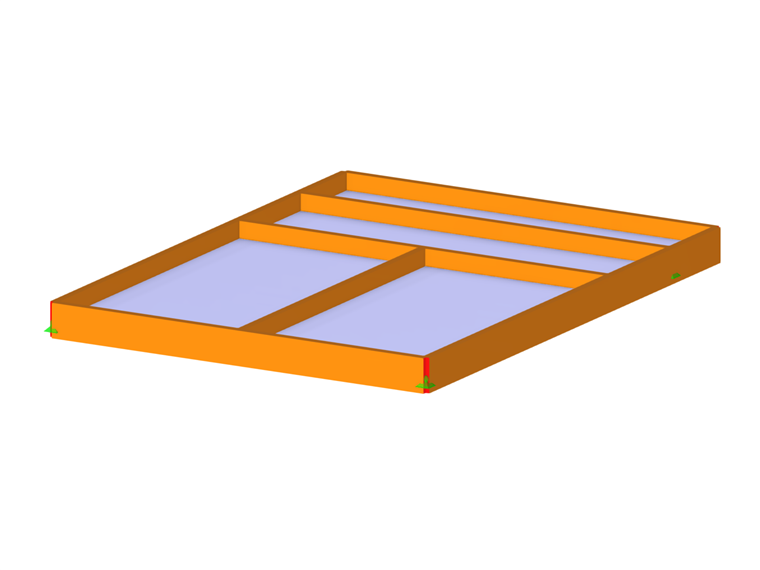

Eine Linienfreigabe ermöglicht es, das Modell entlang einer Linie zu entkoppeln. Damit können Sie beispielsweise modellieren, dass zwei Flächen lose verbunden sind oder nur Druckkräfte an der gemeinsamen Begrenzungslinie übertragen. Die Freiheitsgrade entlang der Linie werden über den 'Linienfreigabe-Typ' gesteuert, der die Eigenschaften des Gelenks beschreibt.
Linienfreigabe-Typ
Die Eigenschaften der Freigabe werden durch ein Gelenk beschrieben, das im im Prinzip einem Liniengelenk entspricht. Wählen Sie den Freigabetyp in der Liste aus oder definieren über die Schaltfläche
einen neuen Typ. Der entsprechende Dialog ist im Kapitel Linienfreigabe-Typen beschrieben.
Freigegebene Objekte
Geben Sie die Nummern der Stäbe, Flächen und Volumenkörper an, die entlang der Linie entkoppelt sind. Über die Schaltfläche
können Sie die Objekte im Arbeitsfenster grafisch festlegen.
Freigabe-Generierung
RFEM erzeugt eine Kopie der Linie an derselben Stelle, die die freigegebenen Verformungen zulässt. Wählen Sie in der Liste aus, ob die Freigabe (das Gelenk) an der 'Ursprungslinie' oder an der 'Freigegebenen Linie' positioniert werden soll. Diese Vorgabe steuert, mit welchem Teil des Modells sich das Gelenk verformt, und kann so die Ergebnisse beeinflussen: Bei Untersuchungen mit dem Analysetyp III. Ordnung oder von Durchschlagproblemen ergeben sich im Zuge der Verformung oft unterschiedliche Koordinatensysteme für die Originallinie und die freigegebene Linie.
Wenn Sie eine Linie festgelegt haben, wird die Nummer der generierten Linie einschließlich Knotennummern angezeigt. Sie ist im Navigator mit dem Zusatz 'Linienfreigabe' gekennzeichnet. Sie kann nicht bearbeitet werden.
Definitionsobjekte
Die freigegebene Linie wird automatisch mit den entsprechenden Knoten als Kopie erzeugt. Wenn Sie für die generierte Linie jedoch einen oder mehrere bereits vorhandene Knoten verwenden möchten, können Sie in diesem Abschnitt die entsprechenden Nummern angeben. Dies wirkt sich auf die Ergebnisse aus, da die Verschiebungen an diesen Knoten nicht freigegeben werden.
Optionen
Mit dem Kontrollfeld 'Freigabe deaktivieren' können Sie die Entkopplung entlang der Linie für bestimmte Untersuchungen aufheben, ohne die Linienfreigabe zu löschen.
