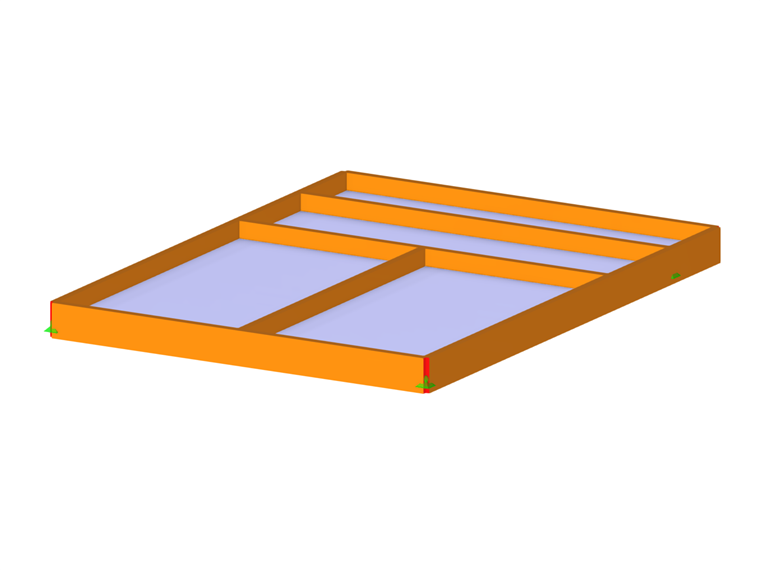

Zwolnienie liniowe umożliwia rozdzielenie modelu wzdłuż linii. Pozwala to na stworzyć model, w którym dwie powierzchnie są luźno połączone lub przenoszą siły ściskające tylko na wspólnej linii granicznej. Stopnie swobody wzdłuż linii są kontrolowane przez 'Typ zwolnienia liniowego', który opisuje właściwości przegubu.
Zwolnienia
Typ zwolnienia liniowego
Właściwości zwolnienia opisuje przegub, który w zasadzie odpowiada przegubowi liniowemu. Wybrać typ zwolnienia z listy lub zdefiniować za pomocą przycisku
edytować. Odpowiednie okno dialogowe jest opisane w rozdziale Typy zwolnień liniowych.
Obiekty ze zwolnieniem
Określ numery prętów, powierzchni i brył, które zostaną rozłączone wzdłuż linii. Za pomocą przycisku
Obiekty można zdefiniować graficznie w oknie roboczym.
Generowanie zwolnienia
Program RFEM generuje kopię linii w tym samym miejscu, w którym są dozwolone odkształcenia zwolnione. Z listy należy wybrać, czy zwolnienie (przegub) ma zostać umieszczone na 'Pierwotnej linii' czy na 'linii ze zwolnieniem'. Ustawienie to określa, przy której części modelu odkształca się przegub, co ma wpływ na wyniki: W przypadku analiz typu analiza dużych deformacji lub analiz postkrytycznych często powstają różne układy współrzędnych, zarówno dla linii pierwotnej, jak i linii zwolnionej.
Po zdefiniowaniu linii wyświetlany jest numer wygenerowanej linii wraz z numerami węzłów. W nawigatorze jest ono oznaczone dodanym oznaczeniem 'Zwolnienie liniowe'. Nie można go edytować.
Obiekty definicji
Zwolniona linia jest tworzona automatycznie jako kopia z odpowiednimi węzłami. Jeżeli jednak do wygenerowanej linii ma zostać wykorzystany jeden lub więcej już istniejących węzłów, w tej sekcji okna dialogowego można wprowadzić odpowiednie numery. Wpływa to na wyniki, ponieważ przemieszczenia w tych węzłach nie są zwalniane.
Opcje
Zaznaczenie pola wyboru 'Dezaktywować zwolnienie' umożliwia anulowanie oddzielenia wzdłuż linii dla niektórych analiz bez konieczności usuwania samego zwolnienia liniowego.
