Benutzerdefinierte Ansichten

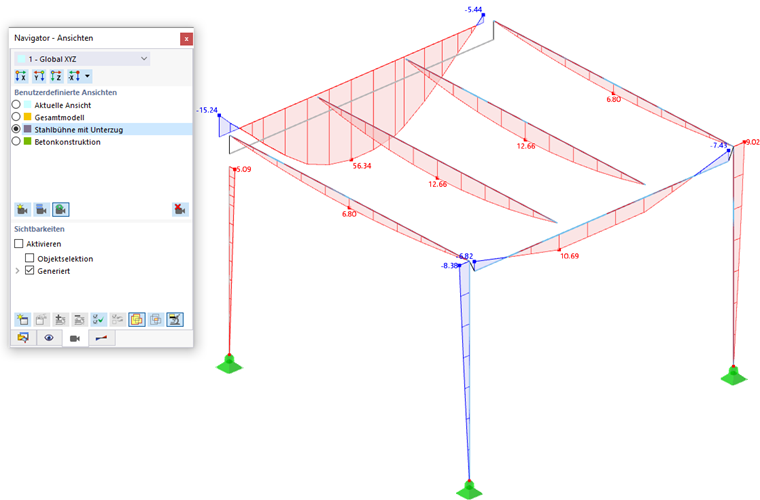

Sie können eine bestimmte Ansicht des Modells oder eine aktuelle Sichtbarkeit als benutzerdefinierte Ansicht ablegen. Damit ist es möglich, bestimmte Betrachtungswinkel, gezoomte Darstellungen, Teile des Modells sowie Einstellungen im Navigator - Zeigen zu speichern und bei der Eingabe oder Auswertung zu verwenden. Die benutzerdefinierten Ansichten werden im Navigator - Ansichten verwaltet.

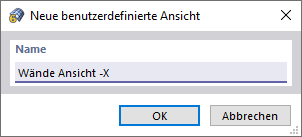

Um die aktuelle Ansicht zu speichern, klicken Sie im Navigatorabschnitt 'Benutzerdefinierte Ansichten' auf die Schaltfläche Neue benutzerdefinierte Ansicht . Im Dialog 'Neue benutzerdefinierte Ansicht' legen Sie dann den Namen der Ansicht fest.

Nach OK wird die Ansicht in der Liste der benutzerdefinierten Ansichten ergänzt. Wenn die Schaltfläche Ansicht aktualisieren aktiviert ist (Standardeinstellung), können Sie mit dem Klick in ein Auswahlfeld Auswahlfeld zwischen den Ansichten wechseln.

Die Schaltflächen unterhalb der Ansichten-Liste haben folgende Funktionen:

Neue benutzerdefinierte Ansicht Erzeugt aus der aktuellen Ansicht eine neue benutzerdefinierte Ansicht
Ansicht neu definieren Ersetzt die selektierte (nicht aktivierte) Ansicht durch die aktuelle Ansicht
Ansicht aktualisieren Steuert, ob die Ansicht über die Auswahlfelder aktualisiert werden kann
Ansicht löschen Löscht die selektierte benutzerdefinierte Ansicht

Um in einer Ansicht beispielsweise Objekte zu ergänzen oder zu löschen, gehen Sie wie folgt vor:

  • Stellen Sie die Ansicht ein.
  • Deaktivieren Sie die automatische Aktualisierung mit einem Klick auf die Schaltfläche Ansicht aktualisieren , sodass sie ohne Rahmen dargestellt wird.
  • Passen Sie die Ansicht an.
  • Speichern Sie die geänderte Darstellung mit der Schaltfläche Ansicht neu definieren .
  • Aktivieren Sie die Schaltfläche Ansicht aktualisieren wieder, damit Sie zwischen den Ansichten wechseln können.

Mit den Schaltflächen im oberen Abschnitt können Sie schnell einen Standard-Blickwinkel einstellen. Die Schaltflächen sind im Kapitel Grafiksteuerung beschrieben. Falls Sie ein benutzerdefiniertes Koordinatensystem für die Achsen anwenden möchten, können Sie dieses in der Koordinatensystem-Liste auswählen.

Standpunkt für Ansicht

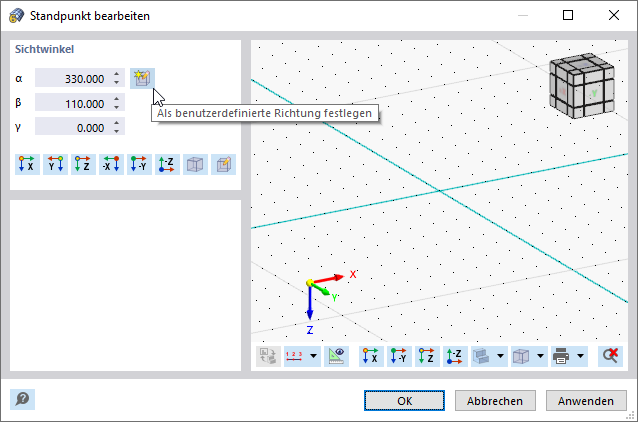

Der Punkt, von dem das Modell betrachtet wird, wird als 'Standpunkt' bezeichnet. Diese Ansichtseinstellung wird im Dialog 'Standpunkt bearbeiten' verwaltet, den Sie über das Menü AnsichtStandpunkt aufrufen können.

Als 'Sichtwinkel' ist die aktuelle Ansicht auf das Modell eingestellt. Diese wird über die Winkel α, β und γ festgelegt, die Sie hier überprüfen und bei Bedarf anpassen können.

Wenn Sie den aktuellen Standpunkt als benutzerdefinierten Blickwinkel abspeichern möchten, klicken Sie auf die Schaltfläche Ansicht im Standpunkt (siehe Bild oben). Nach dem Verlassen des Dialogs können Sie diesen benutzerdefinierten Sichtwinkel mit der Schaltfläche Ansicht im Standpunkt in der Symbolleiste aktivieren (siehe Bild Schaltflächen für Ansicht ).

Mit den übrigen Schaltflächen im Abschnitt 'Sichtwinkel' können Sie eine der Standardansichten voreinstellen.
