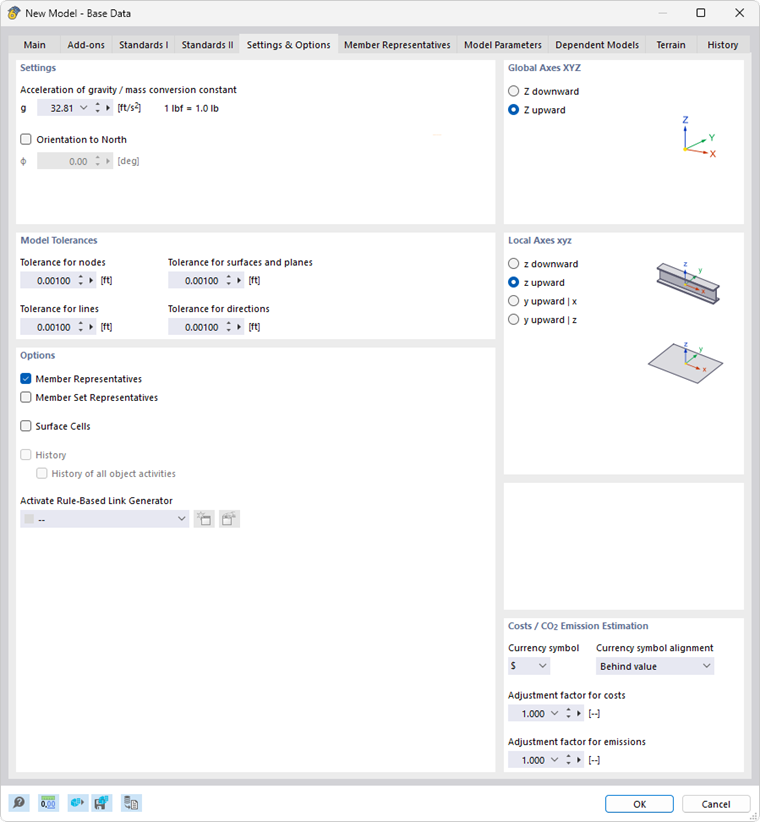

En la pestaña Opciones y ajustes puede ajustar el valor de la aceleración gravitatoria, las tolerancias geométricas de los objetos y la orientación de los ejes, así como realizar ajustes para la conexión automática de objetos y la determinación de costes.
Ajustes
En esta sección puede comprobar el valor de la 'Aceleración gravitatoria' g. Se utiliza para la determinación del peso propio de las barras y superficies, para la conversión de masas ("constante de conversión de masa") y para análisis dinámicos. Está predefinido el valor aproximado de 10,00 m/s2, que puede ajustar si es necesario.
La 'Orientación según el norte' describe la posición del modelo con respecto al punto cardinal principal. Está predefinida una orientación al norte de 0°, lo que corresponde a una orientación norte a lo largo del eje global X. Si desea cambiar la orientación del modelo, active la casilla e introduzca el ángulo Φ.
Tolerancias de modelo
Al modelar o importar datos desde un programa CAD pueden surgir pequeñas diferencias geométricas en los objetos del modelo. RFEM corrige automáticamente estas discrepancias cuando se sobrepasan determinadas distancias. De este modo se unen nudos muy próximos entre sí, se integran en superficies líneas o barras situadas fuera de los planos, o se clasifican como verticales líneas y barras ligeramente inclinadas.
Las tolerancias predefinidas son adecuadas para la mayoría de los modelos. En el caso de modelos con dimensiones pequeñas puede ser necesario ajustar las tolerancias en consecuencia.
Opciones
Las opciones de esta sección controlan si en el modelo se utilizan los denominados "representantes" para barras y conjuntos de barras o "áreas de celda".
Si las casillas de 'Barras representativas' y 'Conjuntos de barras representativos' están activadas, en el diálogo están disponibles las pestañas adicionales Barras representativas y Conjuntos de barras representativos. Si la casilla 'Áreas de celda' está activada, el programa reconoce automáticamente subáreas cerradas de superficies. Este tipo de objeto se describe en el capítulo Áreas de celda.
La lista 'Activar generador de acoplamiento basado en reglas' ofrece la posibilidad de utilizar un generador para acoplar objetos del modelo no conectados. Esta función se describe en el capítulo Generador de acoplamiento basado en reglas. Con el botón
puede crear un nuevo generador y con el botón
editar la entrada seleccionada en la lista.
Ejes globales XYZ
Esta sección regula la orientación del eje global Z. En aplicaciones CAD el eje Z suele apuntar hacia arriba, en programas de cálculo hacia abajo. Para el cálculo esto no tiene importancia.
Si Z está orientado hacia arriba, en la función 'Peso propio activo' del caso de carga (véase el capítulo Casos de carga ) se aplica automáticamente el factor -1,0 en Z.
Ejes locales xyz
En las normas, las denominaciones de los ejes de las barras están reguladas de forma diferente. Aquí puede definir cómo están orientados los ejes principales z o y de la barra y el eje z de la superficie, para adaptar los sistemas de ejes locales a las convenciones regionales.
La posición de los ejes locales de la barra y de la superficie se ilustra en los gráficos de la sección.
Posición del centro de cortante
Con los dos campos de selección puede controlar qué influencia tiene el centro de cortante en el cálculo con seis grados de libertad. En las versiones anteriores se asumía implícitamente la posición del centro de cortante 'En el centro de gravedad', de modo que no podía surgir una torsión plana debida a la geometría de la sección. La opción 'Fuera del centro de gravedad' ofrece ahora la posibilidad de representar de forma realista el comportamiento a torsión de secciones no simétricas.
Estimación de costes / emisiones de CO2
La determinación de los costes y las emisiones de CO2 de un modelo se realiza sobre la base de los elementos de barra, superficie y sólido del modelo. Para ello se utiliza un método como el que también se emplea en la práctica para el cálculo de los costes totales de un edificio. El modelo se divide en unidades como forjado de sótano, muro exterior o viga de cuelgue. Para estas unidades se desarrollan costes unitarios específicos que cubren todos los costes a registrar (precio por superficie, precio por longitud, precio por peso). A continuación, las masas de las unidades individuales (peso, volumen, superficie) se multiplican por los costes unitarios correspondientes. De este modo se obtienen los costes parciales de cada unidad. La suma de todos los costes parciales da como resultado los costes totales del modelo. La estimación de las emisiones de CO2 se basa en el mismo enfoque.
Defina el símbolo de moneda de los costes. A continuación, puede definir los costes por unidad en las Materias y en los objetos.
Los factores de adaptación permiten escalar globalmente los costes y las emisiones de CO2 del modelo. Esto puede ser útil para ajustes de costes durante el transcurso del proyecto.
