Kontaktvolumen

Mit einem Kontaktvolumen können Sie steuern, welche Kräfte zwischen parallelen Flächen übertragen werden und auf welche Weise dies geschieht.

01 Dialog 'Neues Kontaktvolumen'

Kontakttyp

Legen Sie in diesem Abschnitt fest, welche Kräfte zwischen den Volumenkörpern übertragen werden.

In der Liste 'Kontakt senkrecht zu den Flächen' stehen folgende Möglichkeiten zur Auswahl:

• Volle Kraftübertragung
• Ausfall bei Zug
• Ausfall bei Druck

Damit können Sie beispielsweise steuern, dass eine Stirnplatte nur Druckkräfte überträgt und die Zugkräfte von Stabelementen aufgenommen werden.

Die Ausfallkriterien für Druck oder Zug werden bei der Berechnung über die Verformungen der Volumen-FE-Netzknoten berücksichtigt.

Der 'Kontakt parallel zu den Flächen' kann unabhängig von den Kontakteigenschaften definiert werden, die senkrecht zu den beiden Kontaktflächen vorliegen. In der Liste stehen folgende Möglichkeiten zur Auswahl:

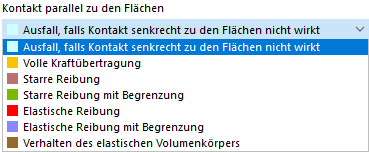

02 Kontakt parallel zu den Flächen auswählen

Die Kontaktkriterien bedeuten:

Kontakt	Diagramm	Beschreibung
Ausfall, falls Kontakt senkrecht zu den Flächen nicht wirkt	03	Wenn das Kontaktvolumen auf Zug oder Druck ausfällt, werden keine Scherkräfte übertragen.
Volle Kraftübertragung	03	Alle Scherkräfte werden übertragen.
Starre Reibung	05	Die starre Reibung ist sofort wirksam. Die Schubspannung ist von der Normalspannung abhängig. Es ist der 'Reibungskoeffizient' μ anzugeben.
Starre Reibung mit Begrenzung	06	Sobald die 'Grenzspannung' τmax erreicht wird, wird die Spannung durch eine Vergrößerung der Verformung nicht weiter gesteigert, sondern bleibt konstant.
Elastische Reibung	07	Die Reibung bildet ein elastisches Verhalten ab, bei der die Scherkraft proportional zur Verformung ansteigt. Für die Verformung gibt es keine Begrenzung. Als Parameter sind die 'Schubsteifigkeit' C (die Kraft, um eine Fläche von 1 m2 um 1 m zu bewegen) und der 'Reibungskoeffizient' μ anzugeben.
Elastische Reibung mit Begrenzung	08	Die Scherkraft steigt proportional zur Verformung an, bis die zulässige Schubspannung erreicht ist. Dann bleibt sie konstant. Als Parameter sind die 'Schubsteifigkeit' C und die 'Grenzspannung' τmax anzugeben.
Verhalten des elastischen Volumenkörpers	09	Die Eigenschaften der elastischen Schubübertragung können durch den Parameter 'Schubsteifigkeit' C beschrieben werden.

Kontaktparameter

Geben Sie in diesem Abschnitt die Parameter an, die für die Übertragung der Kontaktkräfte parallel zu den Flächen erforderlich sind. Die Kontaktparameter sind in der Tabelle oben erläutert.
