Konstrukcja

Wymiary

Wymiary wnoszą istotny wkład w zrozumienie modelowania. Możliwe są różne rodzaje podawania wymiarów, które można zastosować w sposób dostosowany do użytkownika.

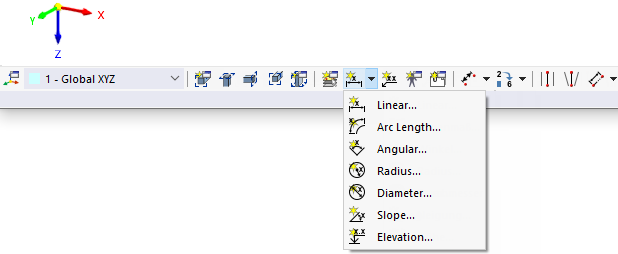

Funkcje przycisku Bemaßung na pasku narzędzi CAD umożliwiają umieszczanie wymiarów bezpośrednio na modelu.

W tym celu określ parametry w niewielkim dialogu Nowy wymiar. Następnie kliknij obiekty będące podstawą wymiarowania w oknie roboczym.

Podstawy

W zakładce Podstawy określ, jaki rodzaj wymiaru jest używany i jak ma być zaprojektowany.

Typ i styl wymiaru

Na liście dostępne są różne 'Typy wymiarów'. Odpowiadają one funkcjom przycisków (patrz obraz Przycisk wymiarów).

Liniowy Długość(e) między dwoma lub kilkoma węzłami
Łuk Długość pomiędzy węzłami łuku
Kąt Kąt między trzema węzłami lub między dwoma liniami
Promień Promień koła lub łuku
Średnica Średnica koła lub łuku
Nachylenie Kąt nachylenia między linią a płaszczyzną
Wysokość Wysokość węzła

'Właściwości wyświetlania' sterują, jak wymiar jest przedstawiany za pomocą symboli miary i czcionki. Bieżący 'Styl' możesz sprawdzić za pomocą przycisku Edytuj : pojawi się dialog 'Właściwości wyświetlania' z podglądem wymiaru. W razie potrzeby możesz dostosować styl dla poszczególnych typów wymiarów.

Opcje

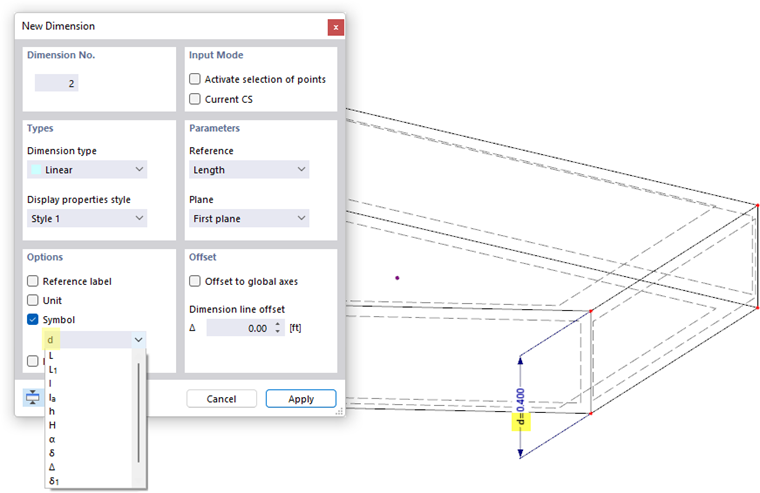

Możesz uzupełnić wymiar symbolem miarowym. Wprowadź 'Symbol' lub wybierz odpowiedni wpis z listy.

Wskazówka

Możesz także używać poleceń HTML i znaków specjalnych (Entity): na przykład za pomocą &gamma; zostanie wyświetlony znak γ, a za pomocą znaczników <sub> uzyskamy indeks dolny, a <sup> indeks górny (np. d<sub>1</sub> tworzy d1).

Parametry

Dla wymiarów długości w tej sekcji możesz ustawić parametry odniesienia.

Określ 'Układ współrzędnych', do którego odnosi się wymiar. Możesz wybrać niestandardowy układ współrzędnych z listy lub utworzyć nowy za pomocą przycisku Nowy .

Za pomocą 'Odniesienia wymiaru' możesz określić, czy wymiar odnosi się do rzeczywistej długości między punktami definicyjnymi, czy do projekcji w jednym z globalnych kierunków.

'Ebene' określa, gdzie zostanie naniesiona linia wymiarowa. To ustawienie odnosi się do osi układu współrzędnych. Gdy przełączasz się między wpisami listy 'Pierwsza płaszczyzna' i 'Druga płaszczyzna', zobaczysz efekt w grafice dialogowej lub w oknie roboczym.

Przesunięcie

'Przesunięcie linii wymiarowej' Δ opisuje odległość linii wymiarowej od obiektów referencyjnych. W dialogu przycisku możesz określić tę odległość graficznie (patrz krok (5) na obrazie Ustawianie wymiarów graficznych).

Jeśli zaznaczysz pole wyboru 'Przesunięcie do globalnych osi', możesz określić odległość linii wymiarowej w odniesieniu do globalnych współrzędnych.

Położenie

Zakładka Położenie zarządza obiektami i parametrami wymiarującymi.

Odniesienia wymiarowe

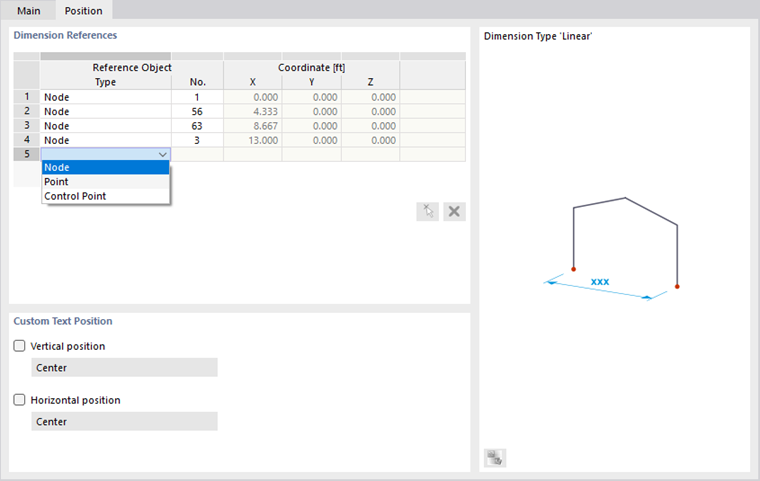

Opcje wprowadzania danych w tej sekcji zależą od typu wymiaru. W przypadku wymiarów liniowych obiekty odniesienia są zarządzane w tabeli: Określ w kolumnie 'Typ' rodzaj obiektu odniesienia. Następnie podaj 'Numer' węzła lub punktu. Jeśli pole wprowadzania jest aktywowane, możesz określić obiekt odniesienia graficznie za pomocą przycisku Wybierz Indywidualnie . Tabela umożliwia w ten sposób odniesienie linii wymiarowej do innych węzłów bez konieczności usuwania wymiaru i redefiniowania go.

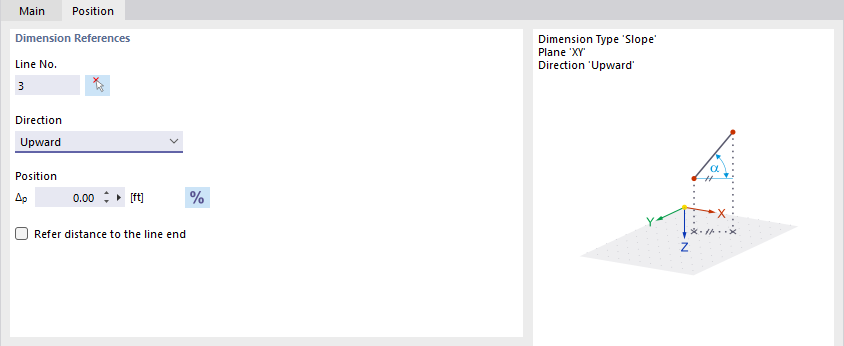

W przypadku wymiarowania kątowego (typ 'Nachylenie') w tej sekcji możesz określić 'Linię', 'Kierunek' kąta oraz 'Położenie' wymiarowania względne do początku lub końca linii.

Niestandardowa pozycja tekstu

Tekst wymiarowy jest domyślnie rozmieszczany centralnie. Aby dostosować 'Położenie pionowe' lub 'Położenie poziome', zaznacz odpowiednie pole wyboru. Następnie możesz wybrać odpowiednią pozycję z listy.

Wyświetlanie wymiarów

Wyświetlanie wymiarów można włączyć lub wyłączyć w 'Nawigatorze - Wyświetlanie'. W kategorii Wymiary dostępne są również opcje wpływające na wizualizację. Możesz na przykład włączyć wyświetlanie jednostek lub Symboli.

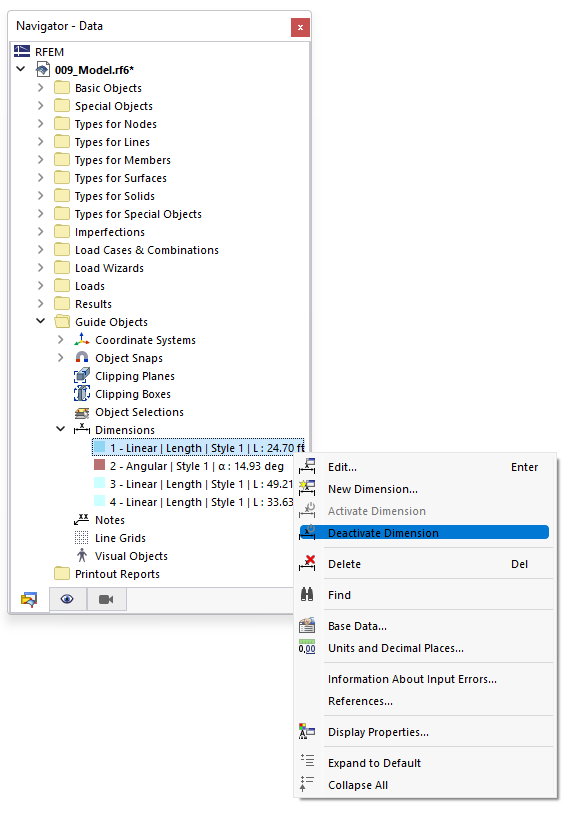

W 'Nawigatorze - Dane' można indywidualnie sterować wyświetlaniem wymiarów.

Alternatywnie, użyj pola wyboru Aktywny w dialogu (patrz obraz Nowy wymiar).

Informacje

Wymiary automatycznie dopasowują się, gdy zmienisz geometrię modelu.

Wymiary wyników prętowych

Wymiary można również wykorzystać do wizualizacji i analizy wyników prętowych. Włącz w tym celu w dolnej sekcji Navigator - Wyniki kategorii Wymiary pole wyboru Wyniki na prętach.

Jeśli wyniki prętów są wyświetlane w oknie roboczym, przy określonych wymiarach dodatkowo zostaną podane wartości deformacji lub wartości ekstremalne. Wartości są dostosowane do rodzaju wyników wybranego w górnej sekcji Navigatora.

Ważne

Wartości deformacji należy rozumieć jako Ugięcie - czyli maksymalne ugięcie minus deformacje na węzłach odniesienia wymiaru (patrz także artykuł Badanie ugięcia dla prętów).
