Obciążenia objętościowe to siły, oddziaływania temperaturowe, odkształcenia, obciążenia wyporem lub ruchy obrotowe, które działają na ciała bryłowe.
Wybierz z listy 'Przypadek obciążenia', do którego ma być przypisane obciążenie.
Kategorie
W liście 'Rodzaj obciążenia' dostępne są następujące opcje:
| Rodzaj obciążenia | Opis |
|---|---|
| Siła | Obciążenie objętościowe działające równomiernie w jednym z kierunków globalnych |
| Temperatura | Równomierna lub liniowo zmieniająca się zmiana temperatury w ciałach bryłowych (dodatnia wartość obciążenia: wzrost temperatury) |
| Odkształcenie | Równomierne lub liniowo zmienne wymuszone odkształcenie lub ściskanie ε w ciałach bryłowych (dodatnia wartość obciążenia: rozciągnięcie objętości) |
| Wypór | Ciężar wypartego materiału, którego gęstość można wprowadzić ręcznie lub wybrać przyciskiem
z biblioteki ('Gęstość środowiska' powietrza odniesiona do standardowej atmosfery 15 °C na poziomie morza)
|
| Ruch obrotowy | Siła odśrodkowa wynikająca z masy i prędkości kątowej ω działająca na ciała bryłowe |
| Gaz (tylko dla Add-On Formfindung) | Nadciśnienie dla obciążenia poszukiwaniem formy (patrz rozdział Obciążenia poszukiwaniem formy w podręczniku Formfindung) |
Rodzaj obciążenia i wpływ znaków są zilustrowane w grafice dialogowej.
W liście 'Rozkład obciążenia' dla obciążeń temperaturowych i odkształceń dostępne są różne opcje, aby odwzorować wpływ obciążenia.
Schemat rozkładu obciążenia jest zilustrowany w grafice dialogowej. W sekcji 'Parametry' można wprowadzić wartości obciążenia i odniesienia.
Obciążenia objętościowe działają w globalnym 'układzie współrzędnych' w kierunku jednej z globalnych osi: X, Y lub Z. Alternatywnie można wybrać lub stworzyć nowy niestandardowy układ współrzędnych.
Wybierz z listy kierunek obciążenia 'Lastrichtung', aby określić wpływ obciążenia. W zależności od systemu współrzędnych, dostępne są globalne osie X, Y, Z lub niestandardowe osie U, V, W.
Sekcja 'Zachowanie gazu' jest dostępna, gdy aktywne jest dodatnie rozszerzenie Formfindung (wymagana licencja).
Parametry
Podaj wielkość obciążenia siłą, temperaturą, odkształceniem lub ruchem obrotowym. W przypadku obciążenia wyporem można ustalić gęstość środowiska ρ (patrz obraz Określanie gęstości powietrza). W przypadku liniowo zmiennych obciążeń dostępnych jest kilka pól wejściowych, w których można opisać obciążenie objętości. Znaczenie parametrów jest zilustrowane w szkicu obciążenia.
Opcje

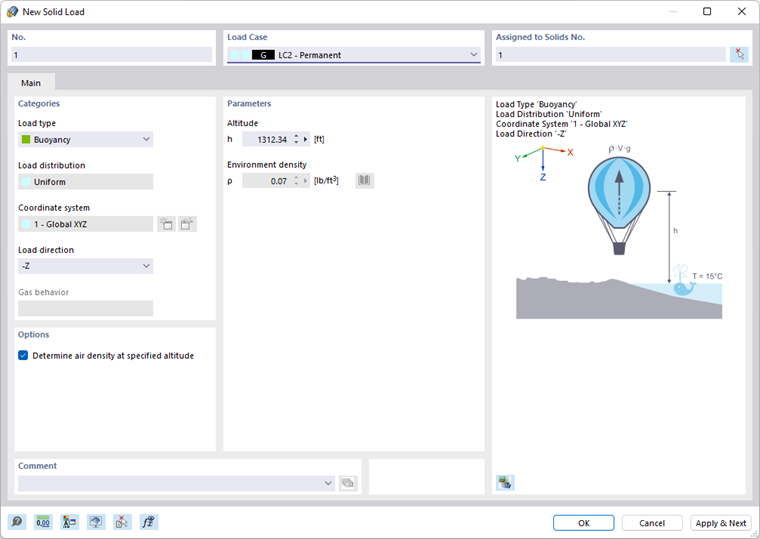

Ta sekcja jest wyświetlana tylko dla rodzaju obciążenia 'Wypór'. Jeśli zaznaczysz pole wyboru 'Określanie gęstości powietrza na określonej wysokości', program może określić gęstość środowiska ρ na podstawie wysokości.
