Zatížení na těleso jsou síly, teplotní účinky, přetvoření, vztlak nebo rotační pohyby, které působí na tělesa.
V seznamu vyberte 'zatěžovací stav', kterému chcete přiřadit zatížení.
Kategorie
V seznamu 'Typ zatížení' jsou k dispozici následující možnosti:
| Typ zatížení | Popis |
|---|---|
| Síla | Zatížení na těleso působící rovnoměrně ve směru některé globální osy. |
| Teplota | Konstantní nebo lineárně proměnné zatížení tělesa teplotou (kladná hodnota zatížení: těleso se zahřívá) |
| Deformace | Konstantní nebo lineárně proměnné vynucené protažení nebo zkrácení ε tělesa (kladná hodnota zatížení: těleso se prodlužuje) |
| Vztlak | Tíhová síla vytlačovaného materiálu, jehož hustotu lze zadat ručně nebo pomocí tlačítka
vybrat z databáze ('Hustota prostředí' vzduchu při standardní atmosféře při 15°C na hladině moře)
|
| Rotační pohyb | Odstředivá síla od hmoty a úhlová rychlost ω působící na těleso |

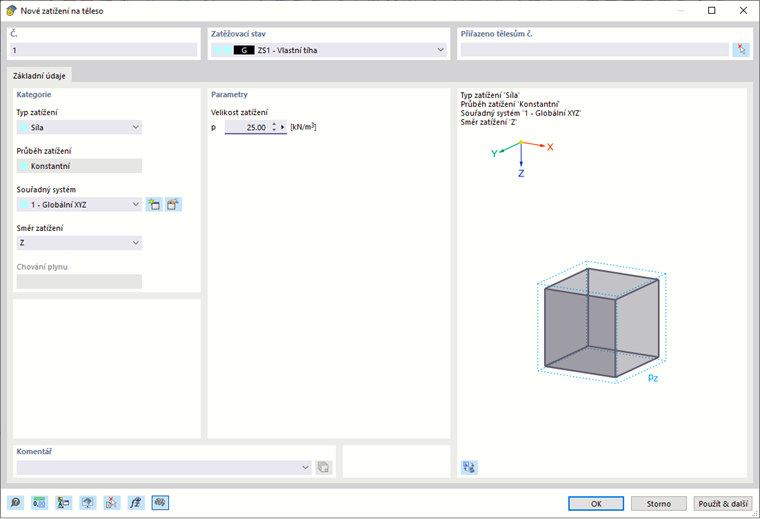

Typ zatížení a účinek znamének je vždy znázorněn na obrázku v dialogu.
V seznamu 'Průběh zatížení' je pro zatížení teplotou a přetvořením na výběr několik možností, aby bylo možné správně zadat účinek zatížení.
Schéma průběhu zatížení je znázorněno na obrázku v dialogu. V sekci 'Parametry' pak můžeme zadat velikosti zatížení a referenční uzly.
Zatížení na tělesa působí v globálním 'souřadném systému' ve směru jedné globální osy: X, Y nebo Z. Další možností je vybrat uživatelský souřadný systém nebo vytvořit nový.
Směr působení zatížení stanovíme v seznamu 'směr zatížení'. V závislosti na souřadném systému jsou na výběr globální osy X, Y, Z nebo uživatelsky definované osy U, V, W.
Sekce 'Chování plynu' je přístupná, pokud je aktivován addon pro analýzu Form-finding (nutná licence).
Parametry
Zadejte velikost zatížení pro sílu, teplotu, přetvoření nebo rotační pohyb. V případě vztlaku je možné definovat hustotu prostředí ρ (viz obrázek Stanovení hustoty vzduchu). Pro lineárně proměnná zatížení je k dispozici několik vstupních polí, ve kterých lze zatížení na těleso zadat. Význam parametrů je znázorněn v obrázku průběhu zatížení.
Možnosti

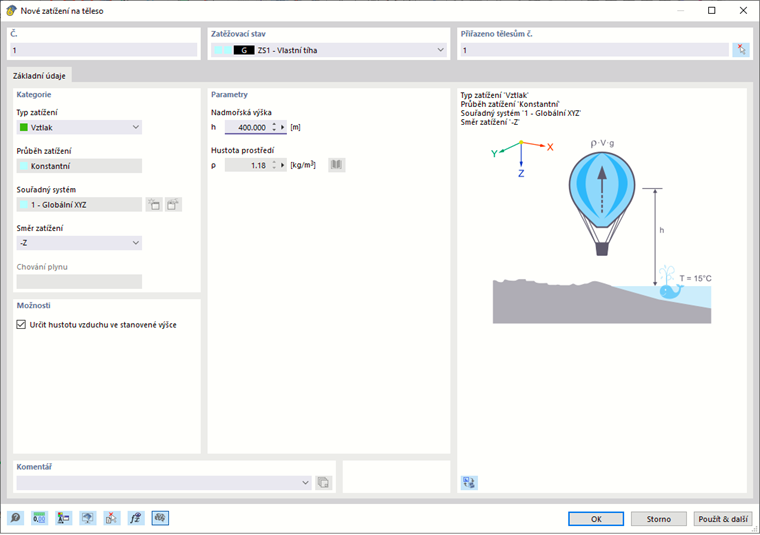

Tato sekce se zobrazí pouze u typu zatížení 'Vztlak'. Pokud je zaškrtnuto políčko 'Určit hustotu vzduchu ve stanovené výšce', program stanoví hustotu prostředí ρ v závislosti na nadmořské výšce.
