Spojit linie/pruty

Obecná nastavení

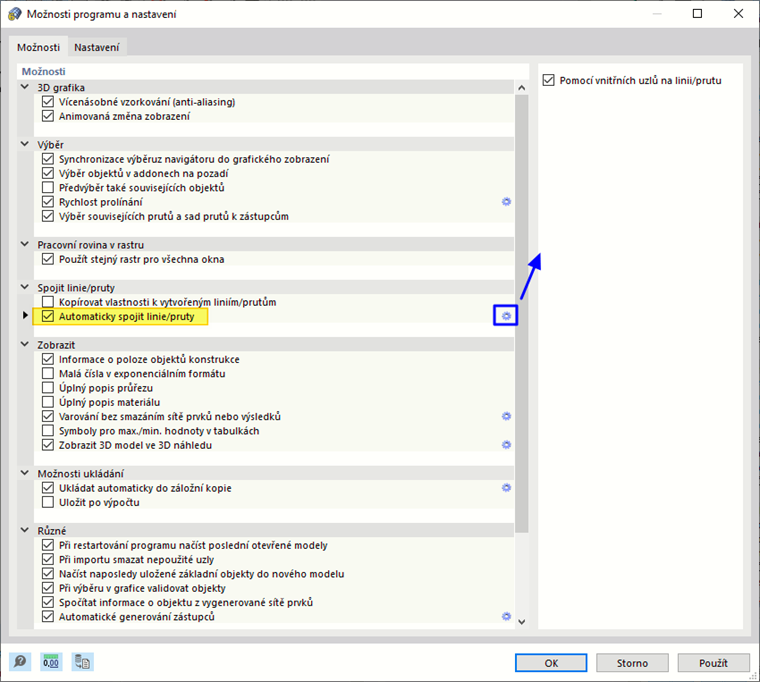

Pokud se linie a pruty při svém vytvoření kříží, automaticky se spojí. Toto nastavení je v dialogu 'Možnosti programu a nastavení', který otevřeme z hlavní nabídky Možnosti nebo pomocí tlačítka Možnosti programu . Spojení se vytvoří pomocí vnitřních uzlů typu Na linii/prutu . Linie a pruty tak zůstanou zachovány.

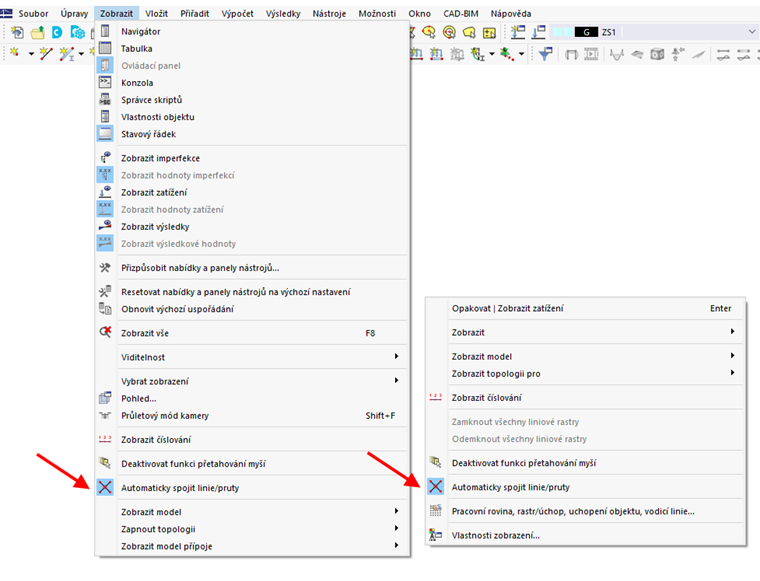

Také z hlavní nabídky Zobrazit nebo z obecné místní nabídky lze řídit, zda mají být křížící se linie a pruty po zadání rozděleny a spojeny ve společném uzlu.

Informace

Deaktivujte tuto funkci, pokud například zadáváte diagonály pro ztužení křížením: Tahové pruty nejsou zpravidla spojeny.

Funkce 'Spojit'

Pro následné spojení křížících se linií nebo prutů použijte funkci Spojit v hlavní nabídce Nástroje nebo tlačítko [ T0 ] v panelu nástrojů.

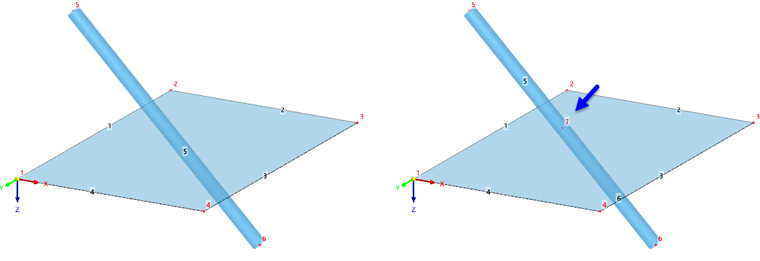

Linie nebo pruty lze spojit, aniž bychom je nejdříve vybrali. Jednoduše nakreslete okno nad oblastí, kde chcete linie nebo pruty spojit. Objekty nemusí být vybrány celé. Tímto způsobem lze například vytvořit bod průniku prutu plochou.

Informace

Při ručním spojování se původní linie a pruty rozdělí pomocí standardních uzlů. Tím se vytvoří nové linie a pruty.
