Linien/Stäbe verbinden

Allgemeine Einstellungen

Linien und Stäbe werden per Voreinstellung automatisch verbunden, sobald sie sich beim Setzen kreuzen. Diese Einstellung ist im Dialog 'Programmoptionen und Einstellungen' hinterlegt, den Sie im Menü Optionen oder mit der Schaltfläche aufrufen können. Die Verbindung wird durch interne Knoten des Typs Auf Linie/Stab hergestellt. So bleiben die Linien und Stäbe erhalten.

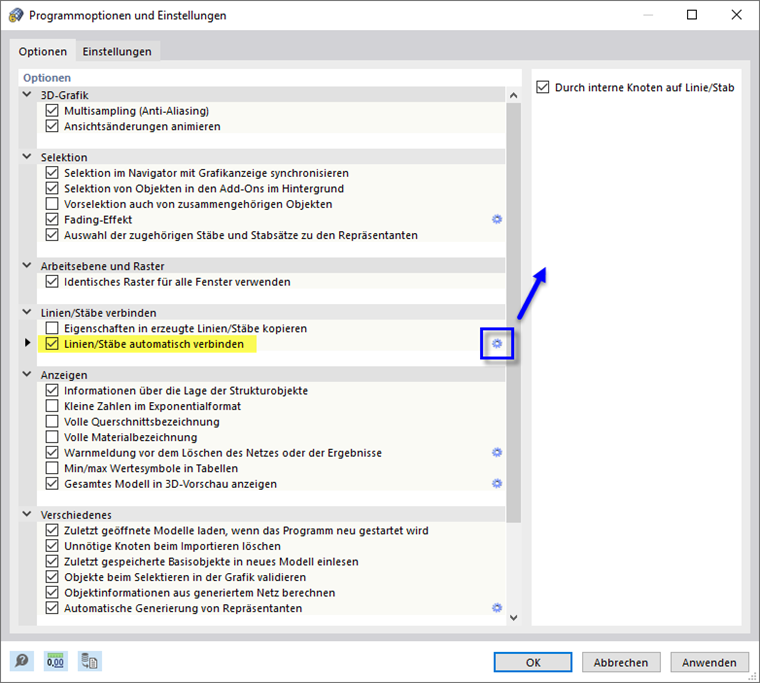

02 Dialog 'Programmoptionen und Einstellungen'

Auch im Menü Ansicht oder dem allgemeinen Kontextmenü können Sie steuern, ob beim Setzen von Linien und Stäben eine Teilung und Verbindung am gemeinsamen Knoten erfolgen soll.

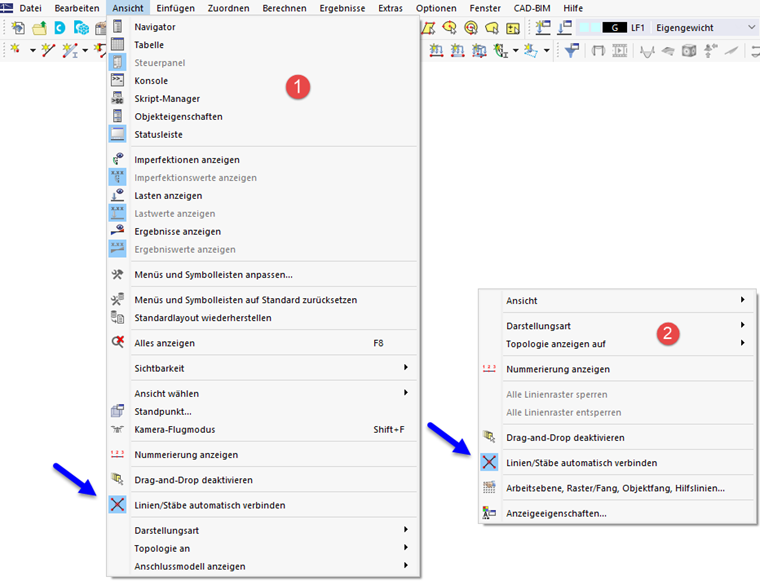

03 Funktion 'Linien/Stäbe automatisch verbinden' in Menü (1) und allgemeinem Kontextmenü (2)

Funktion 'Verbinden'

Um kreuzende Linien oder Stäbe nachträglich zu verbinden, nutzen Sie die Funktion Verbinden im Menü Extras oder die Schaltfläche in der Symbolleiste.

Sie können Linien oder Stäbe verbinden, ohne sie vorher zu selektieren. Ziehen Sie einfach ein Fenster über dem Bereich auf, in dem Sie die Linien oder Stäbe verbinden wollen. Die Objekte müssen nicht vollständig erfasst sein. Auf diese Weise können Sie beispielsweise den Durchdringungspunkt eines Stabes mit einer Fläche erzeugen.

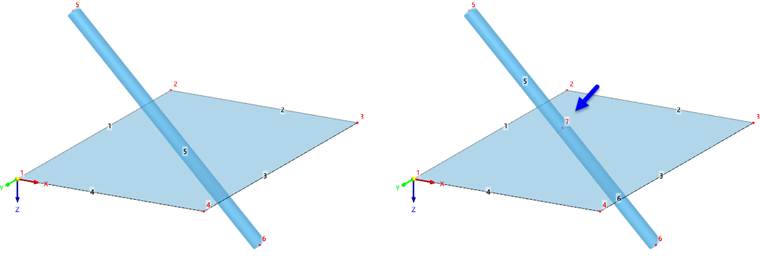

05 Schnittpunkt von Stab und Fläche erzeugen: Original (links) und Kopie mit Ergebnis (rechts)
