Ogólne ustawienia

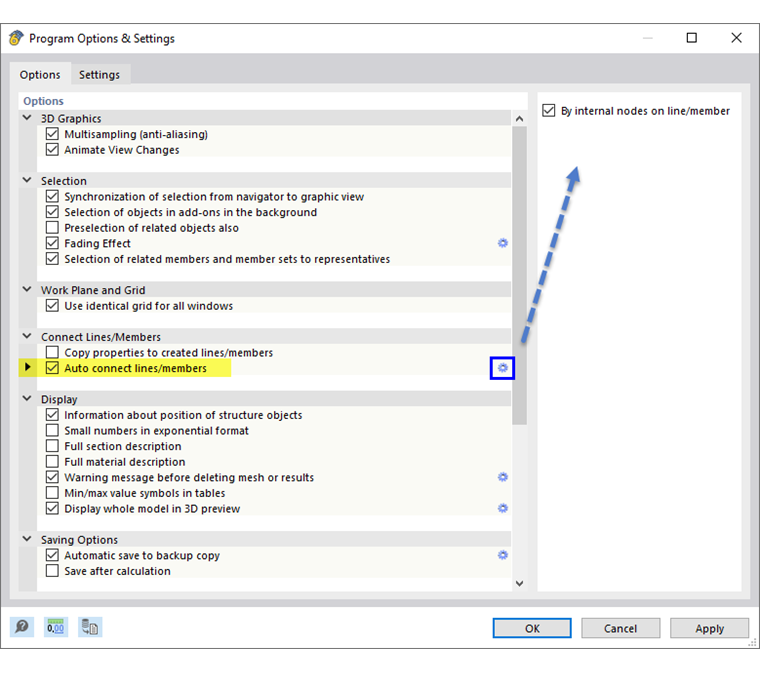

Linie i pręty są domyślnie łączone automatycznie, gdy tylko przecinają się podczas wstawiania. Odpowiednie ustawienie można znaleźć w oknie dialogowym 'Opcje i ustawienia programu', które można wywołać z menu Opcje lub za pomocą przycisku
. Połączenie jest nawiązywane przez wewnętrzne węzły
Na typ linii/pręcie nr. W ten sposób zachowane są linie i pręty.
image@031849@02#

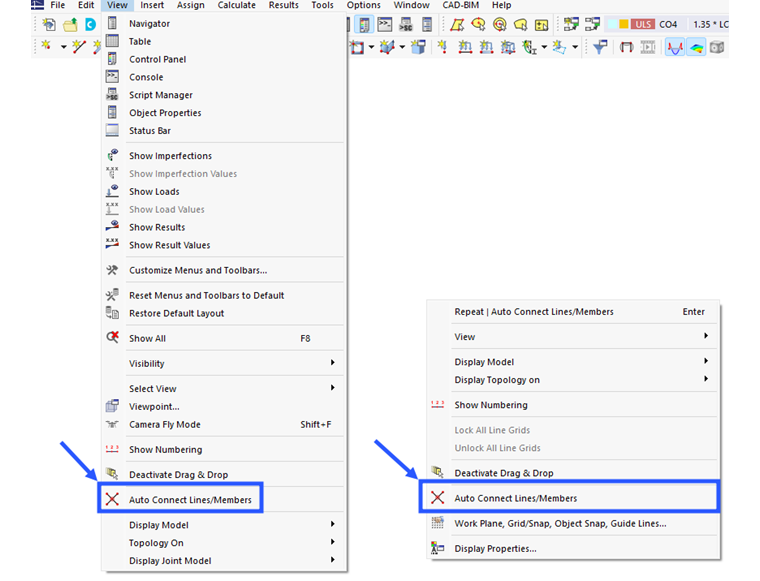

Za pomocą menu Widok lub ogólnego menu kontekstowego można również określić, czy wstawiane linie i pręty mają zostać podzielone, czy połączone we wspólnym węźle.
'Połącz', funkcja
Aby połączyć krzyżujące się linie lub pręty, należy użyć funkcji Połączyć w menu Narzędzia lub przycisku [ T0 ] na pasku narzędzi.

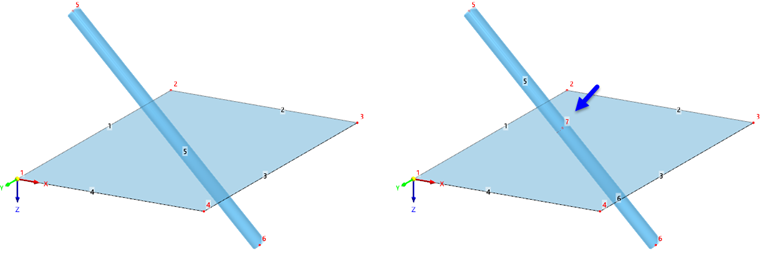

Linie lub pręty można również łączyć bez konieczności ich wcześniejszego wybierania. Następnie wystarczy narysować okno obejmujące obszar, w którym mają zostać połączone linie lub pręty. Całkowite uchwycenie obiektów nie jest konieczne. W ten sposób można utworzyć na przykład punkt przecięcia pręta z powierzchnią.
