Beim Modellieren haben Sie die Möglichkeit, das Lot von einem Knoten oder beliebigen Punkt auf eine Linie zu konstruieren. Diese Funktion ist über das Menü Extras → Linien modifizieren → Lot von Punkt auf Linie erzeugen zugänglich (siehe Bild
Modellierungstools
). Alternativ verwenden Sie die Schaltfläche
in der CAD-Symbolleiste.

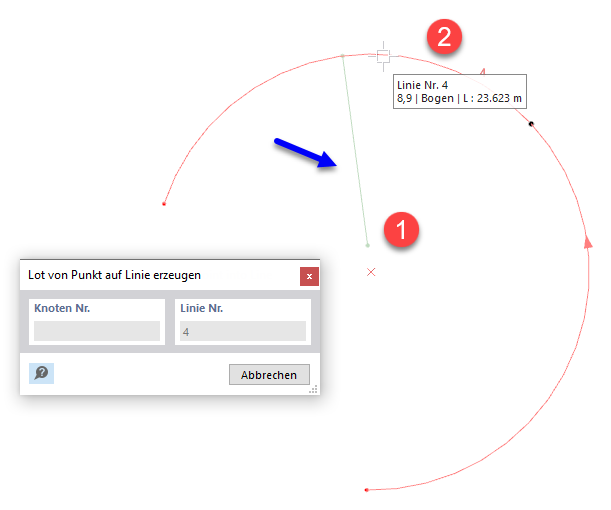

Klicken Sie den Knoten oder einen Punkt im Arbeitsfenster an. Sobald Sie den Mauszeiger über eine Linie bewegen, sehen Sie das Lot auf diese Linie in der Vorschau. Sind wie bei einem Bogen mehrere senkrechte Linien möglich, so wird das Lot auf den Punkt der selektierten Linie erzeugt, der dem Mauszeiger am nächsten ist.
