Vytvořit kolmou linii z bodu do linie

Při modelování máte možnost definovat kolmou linii z uzlu nebo libovolného bodu k linii. Tato funkce je přístupná z hlavní nabídky Nástroje → Upravit linie → Vytvořit kolmou linii z bodu na linii (viz obrázek Nástroje pro modelování ). Další možností je použít tlačítko v panelu nástrojů CAD.

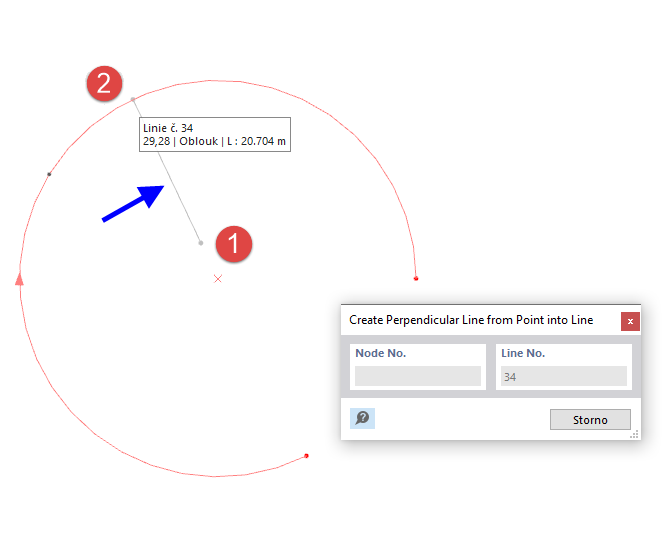

Zvedání kolmice

Klikněte na uzel nebo libovolný bod v pracovním okně. Jakmile najedeme kurzorem myši na linii, zobrazí se v náhledu kolmice na tuto linii. Pokud existuje několik kolmých linií, jako například u oblouku, vytvoří se kolmice v bodě vybrané linie, který je nejblíže kurzoru myši.
