Konstrukcja

Utwórz prostopadłą linię od punktu do linii

Podczas modelowania istnieje możliwość zdefiniowania prostopadłej linii od węzła lub dowolnego punktu do linii. Funkcja ta jest dostępna w menu Narzędzia → Modyfikować linie → Utworzyć linię prostopadłą od punktu do linii (patrz image Narzędzia modelowania ). Alternatywnie można użyć przycisku Prostopadle od punktu do linii na pasku narzędzi CAD.

Wskazówka

Nie trzeba wybierać obiektów przed wywołaniem funkcji.

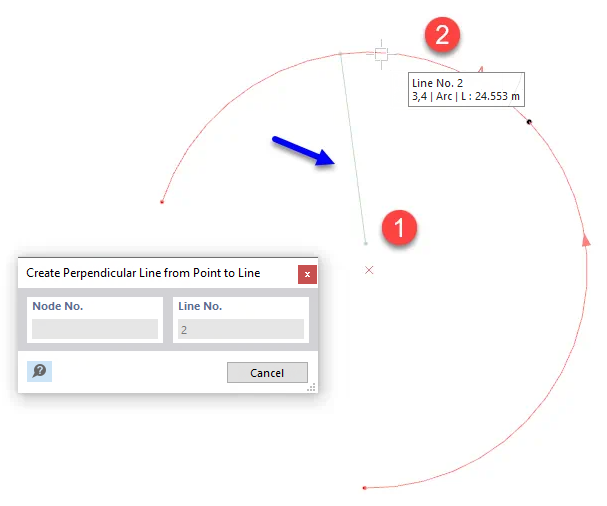

W tym celu należy kliknąć węzeł lub dowolny punkt w oknie roboczym. Przesuwając kursor myszy nad linię, można zobaczyć w podglądzie prostopadłą do tej linii. Jeżeli możliwych jest kilka prostopadłych linii, podobnie jak w przypadku łuku, linia prostopadła jest tworzona w punkcie wybranej linii, najbliższym kursorowi myszy.
