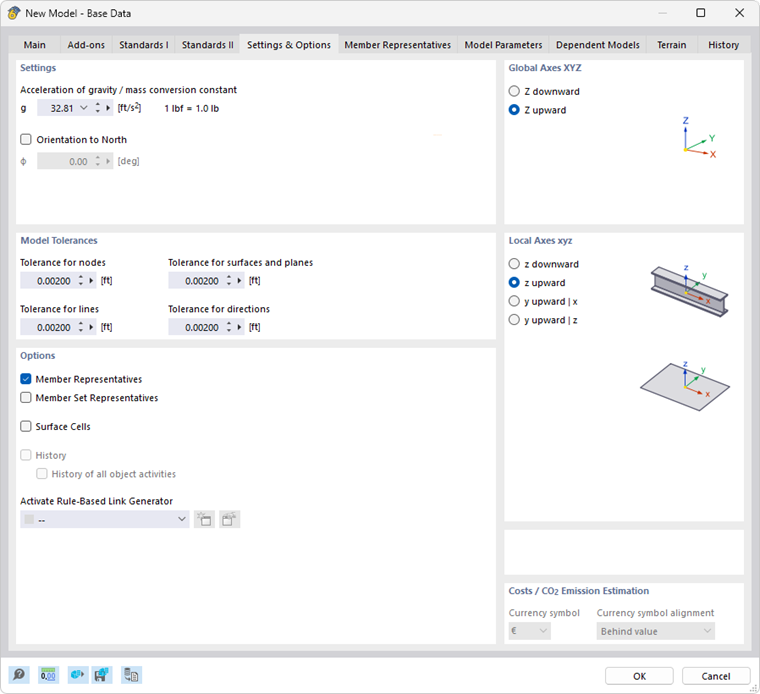

En la pestaña Configuraciones y opciones puede ajustar el valor de la aceleración terrestre, las tolerancias geométricas de los objetos y la orientación de los ejes.
Configuraciones
En esta sección, puede verificar el valor de la 'aceleración de la gravedad' g. Se utiliza para determinar el peso propio de barras y superficies, la conversión de masas ("constante de conversión de masas") y para análisis dinámicos. Está predefinido un valor aproximado de 10.00 m/s2, el cual puede ajustar si es necesario.
La 'orientación hacia el norte' describe la posición del modelo con respecto a las direcciones cardinales principales. Está predefinida una orientación al norte de 0°, lo que corresponde a una orientación al norte a lo largo del eje global X. Si desea cambiar la orientación del modelo, marque el campo de verificación e ingrese el ángulo Φ.
Tolerancias del modelo
Al modelar o importar datos desde un programa CAD, pueden aparecer pequeñas diferencias geométricas en los objetos del modelo. RFEM corrige automáticamente estas inconsistencias cuando se superan ciertas distancias. Así, se unifican los nodos muy cercanos, se integran las líneas o barras fuera de los planos en superficies, o se clasifican como verticales las líneas y barras con mínima inclinación.
Las tolerancias predefinidas son adecuadas para la mayoría de los modelos. En modelos de dimensiones pequeñas, puede ser necesario ajustar las tolerancias correspondientemente.
Opciones
Las opciones en esta sección controlan si en el modelo se emplean los llamados "representantes" para barras y conjuntos de barras o "celdas de superficies".
Si están activados los campos de verificación de 'representantes de barras' y 'representantes de conjuntos de barras', estarán disponibles en el diálogo las pestañas adicionales Asistente de Representantes de Barras y Asistente de Representantes de Conjuntos de Barras. Si está marcado el campo de verificación 'celdas de superficies', el programa reconoce automáticamente subregiones cerradas de superficies. Este tipo de objeto se describe en el capítulo Celdas de Superficies.
La lista 'Activar generador de acoplamiento basado en reglas' ofrece la opción de utilizar un generador para acoplar objetos del modelo no conectados. Esta función se describe en el capítulo Generador de Acoplamiento Basado en Reglas. Con el botón
puede crear un nuevo generador, y con el botón
editar la entrada seleccionada en la lista.
Ejes Globales XYZ
Esta sección regula la orientación del eje global Z. En aplicaciones CAD, el eje Z generalmente apunta hacia arriba, mientras que en programas de estática apunta hacia abajo. Para el cálculo, esto no tiene importancia.
Si Z está dirigido hacia arriba, en la función 'Peso propio activo' en el caso de carga (ver capítulo Casos de Carga ) automáticamente se aplica el factor -1.0 en Z.
Ejes Locales xyz
Las normas regulan de manera diferente las designaciones de los ejes de barras. Puede establecer aquí cómo se orientan los ejes principales de barras z o y y el eje de superficies z, para adaptar los sistemas de ejes locales a las convenciones regionales.
La disposición de los ejes locales de barras y superficies se ilustra en los gráficos de la sección.
