Funkcja Generuj usztywnienie w komórkach umożliwia szybkie utworzenie przekątnych dla konstrukcji szkieletowych. Pręty muszą przy tym tworzyć tak zwaną "komórkę", czyli obszar ograniczony ze wszystkich stron prętami, utworzony przez cztery węzły narożne w jednej płaszczyźnie.

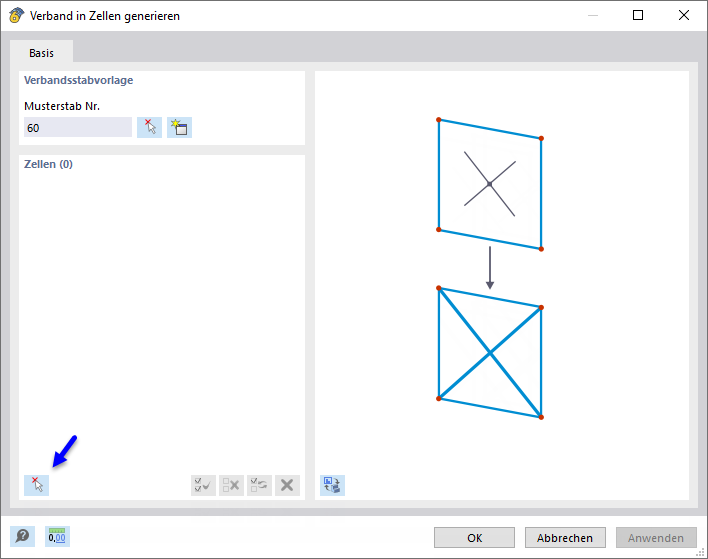

Funkcję można wywołać za pomocą menu Narzędzia → Generuj model - Pręty. Pojawi się okno dialogowe 'Generuj usztywnienie w komórkach'.
W sekcji 'Szablon pręta usztywnienia' należy zdefiniować pręt wzorcowy, którego przekrój i typ pręta będą używane dla przekątnych. Za pomocą przycisku
można wybrać pręt graficznie w oknie roboczym.
Następnie należy kliknąć przycisk

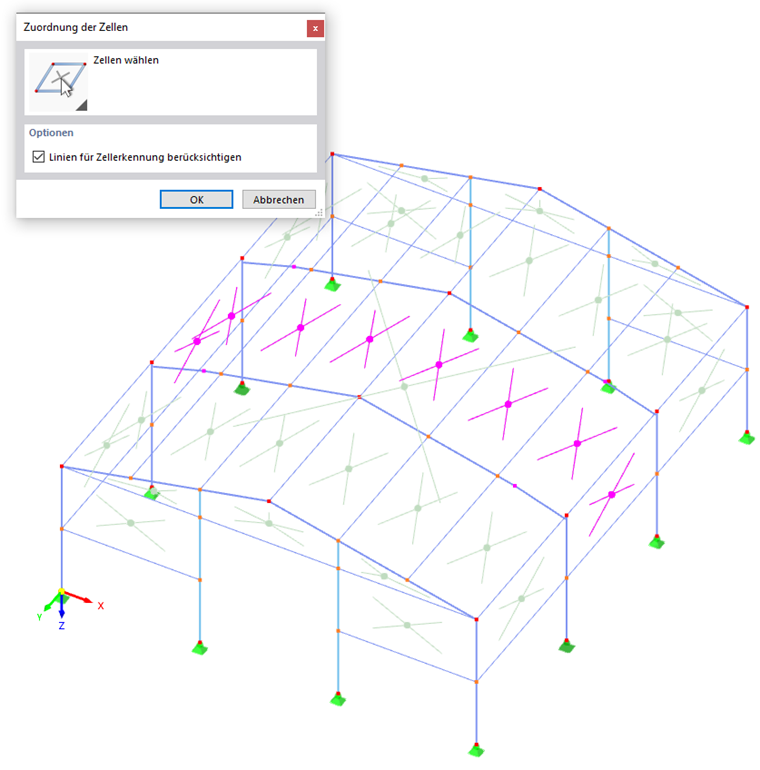

w dolnej sekcji 'Komórki' (zaznaczony na powyższym obrazku). Na rysunku wszystkie komórki rozpoznane przez program w modelu zostaną oznaczone krzyżykiem.
Klikaj kolejno odpowiednie komórki, tak aby były wyświetlane w kolorze selekcji. Kliknięcie OK spowoduje powrót do początkowego okna dialogowego.

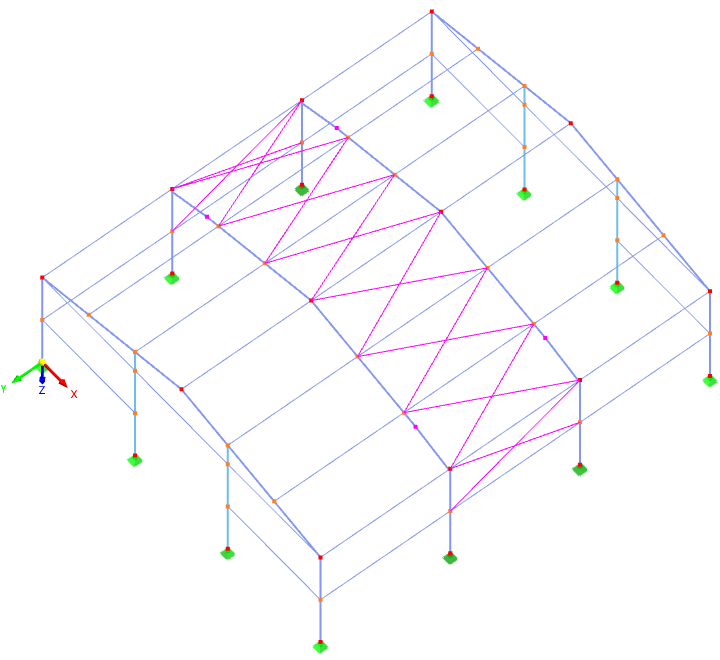

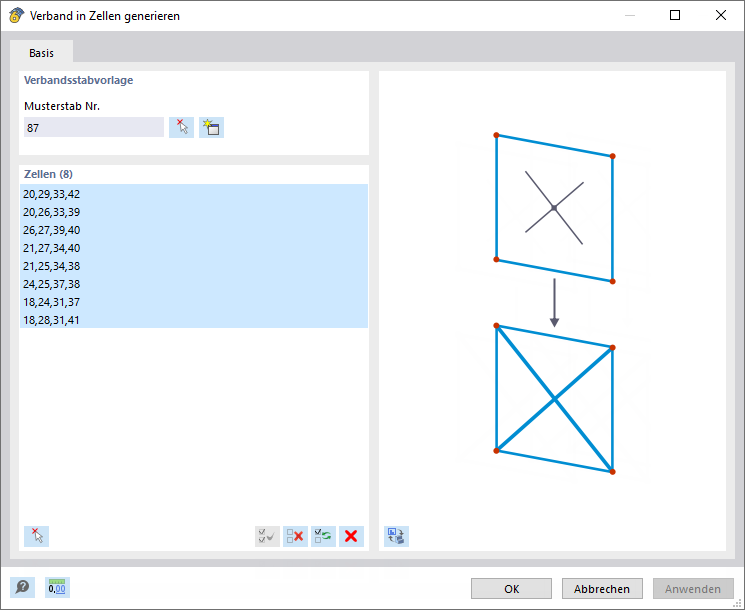

Wybrane komórki są zebrane na liście. W razie potrzeby można tutaj wprowadzić zmiany. Po kliknięciu OK program utworzy usztywnienia w określonych obszarach.
