Pomocí funkce Generovat ztužení v buňkách lze rychle vytvořit diagonály pro prutové konstrukce. Pruty musí tvořit takzvanou "buňku", to znamená oblast v rovině tvořenou čtyřmi rohovými uzly a ohraničenou pruty ze všech stran.

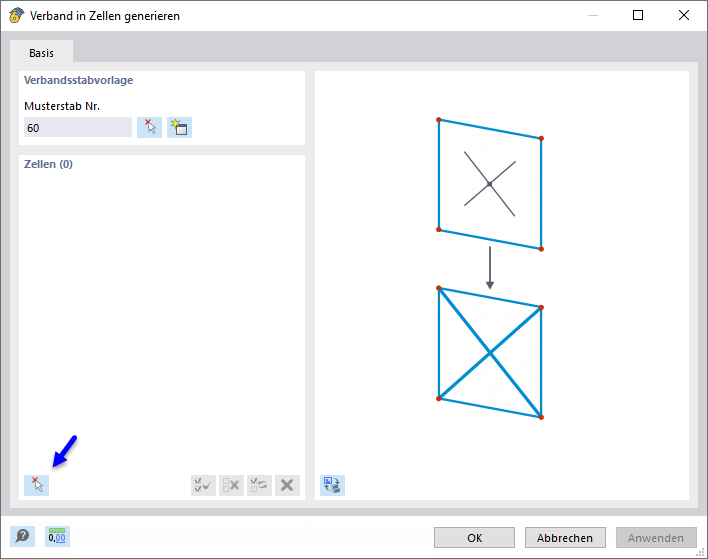

Tuto funkci vyvoláme příkazem z hlavní nabídky Nástroje → Generovat model - pruty. Otevře se dialog 'Generovat ztužení v buňkách'.
V sekci 'Šablona ztužujícího prutu' zadejte vzorový prut, jehož průřez a typ prutu chcete použít pro diagonály. S addonem
prut lze vybrat graficky v pracovním okně.
Poté klikněte na tlačítko v dolní části sekce 'Buňky'
(vyznačeno na obrázku výše). V grafickém okně jsou všechny buňky, které program v modelu rozpozná, označeny křížkem.
Klikněte postupně na příslušné buňky, aby se zobrazily barevně pro výběr. Tlačítkem OK se vrátíme do výchozího dialogu.

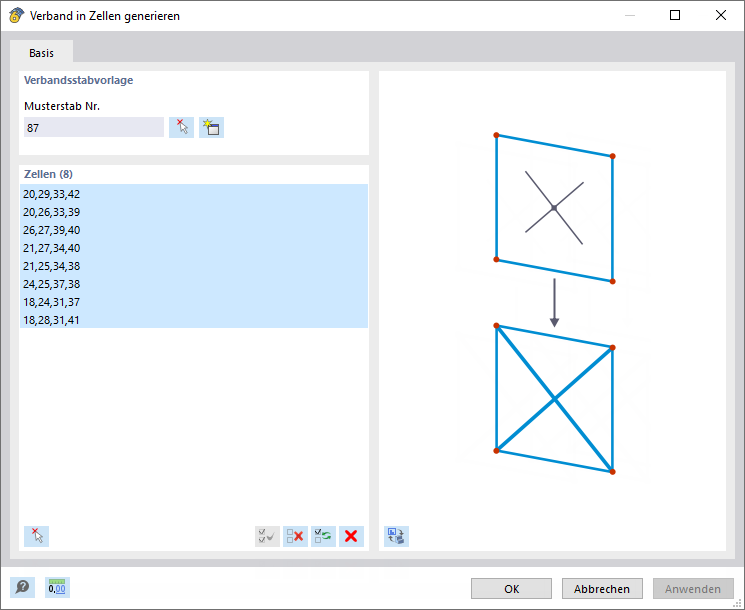

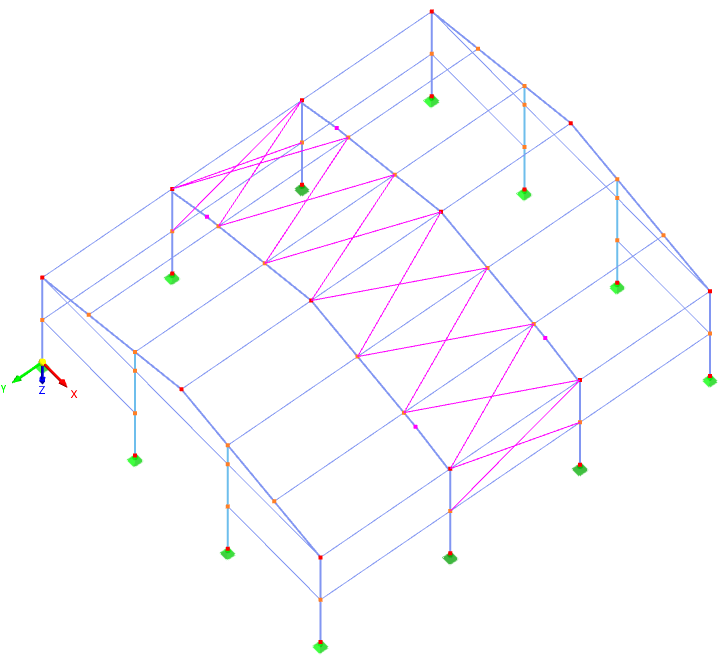

Vybrané buňky se zobrazí v seznamu. Zde můžete v případě potřeby údaje změnit. Po kliknutí na tlačítko OK program vytvoří ztužení v zadaných oblastech.
