Structure

Surfaces de construction

Les surfaces de construction permettent de créer des surfaces et de les assigner à des calques, comme dans un logiciel de CAO. Ces surfaces facilitent la construction d’objets de modèle.

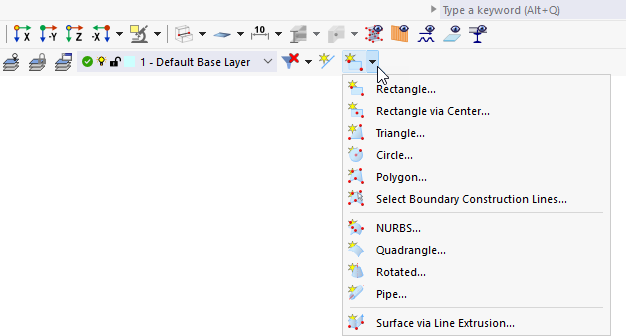

Dans le menu contextuel du Navigateur (voir l’image Ligne de construction définie via le menu contextuel) ainsi que dans le bouton de liste de la barre d’outils, différents types de surfaces de construction bidimensionnelles et tridimensionnelles sont proposés.

Les surfaces de construction peuvent être définies de la même manière que les surfaces « réelles » correspondantes du modèle.

Informations

Les paramètres des différents types de surfaces (rectangle, cercle, quadrangle, etc.) sont décrits au chapitre Surfaces.

Surfaces de construction dans les calques

Les surfaces de construction peuvent être affectées à un calque et gérées dans le gestionnaire de calques. Elles peuvent ainsi être utilisées de manière ciblée lors de la modélisation.

Astuce

Le Gestionnaire de calques permet de créer un nouveau calque.

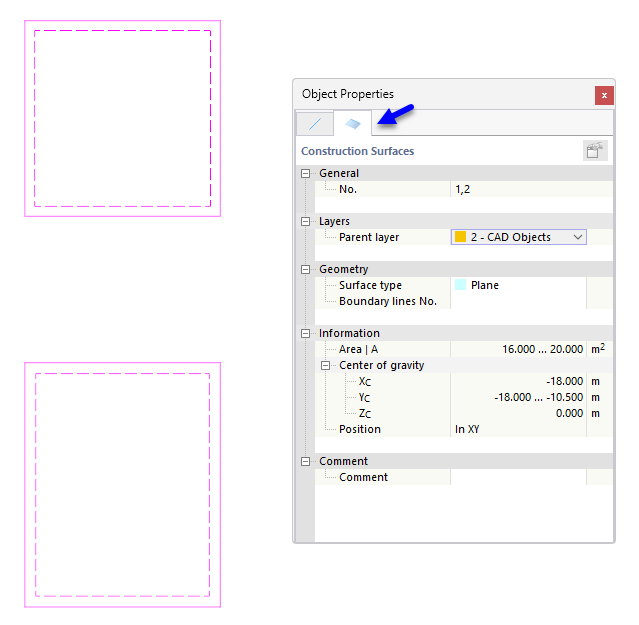

Pour assigner une surface de construction à un calque, procédez comme suit :

  1. Sélectionnez la surface de construction.
  2. Activez le panneau « Propriétés de l’objet » à l’aide du bouton Propriétés de l’objet Panneau dans la barre d’outils. Vous pouvez également double-cliquer sur la surface de construction.
  3. Sélectionnez l'entrée appropriée dans la liste de la catégorie de panneau « Calque ».
