Mit Konstruktionsflächen lassen sich wie in einem CAD-Programm Flächen erzeugen und Layern zuweisen. Diese Flächen erleichtern das Konstruieren von Modellobjekten.

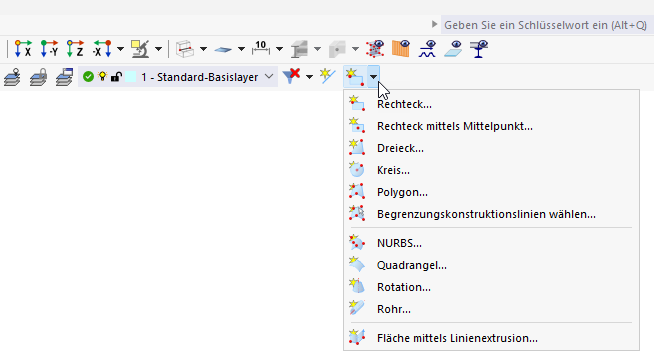

Im Navigator-Kontextmenü (vergleiche Bild Konstruktionslinie über Kontextmenü setzen) und in der Listenschaltfläche der Symbolleiste stehen verschiedene Typen ebener und räumlicher Konstruktionsflächen zur Auswahl.
Konstruktionsflächen können Sie auf die gleiche Weise wie die entsprechenden "echten" Flächen des Modells definieren.
Konstruktionsflächen in Layern
Konstruktionsflächen können einem Layer zugewiesen und im Layer-Manager verwaltet werden. Damit lassen sich die Konstruktionsflächen gezielt beim Modellieren nutzen.

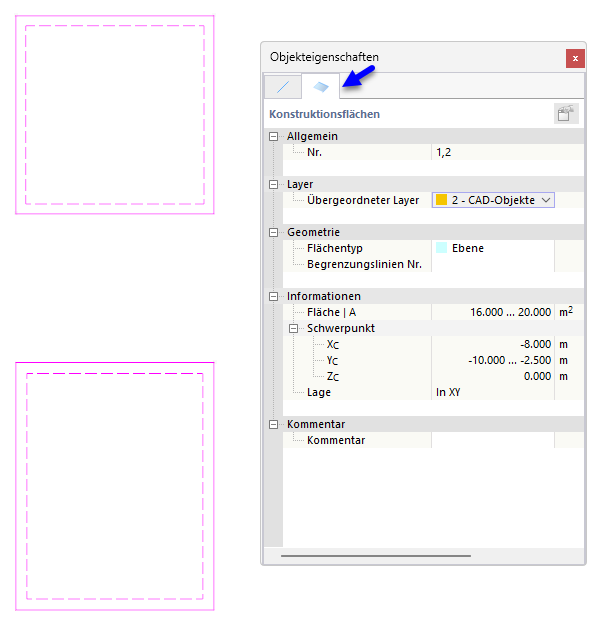

Um eine Konstruktionsfläche einem Layer zuzuweisen, gehen Sie wie folgt vor:
- Selektieren Sie die Konstruktionsfläche.
- Aktivieren Sie das Panel 'Objekteigenschaften' über die Schaltfläche
in der Symbolleiste. Alternativ doppelklicken Sie die Konstruktionsfläche.
- Wählen Sie in der Liste der Panel-Kategorie 'Layer' den geeigneten Eintrag aus.
